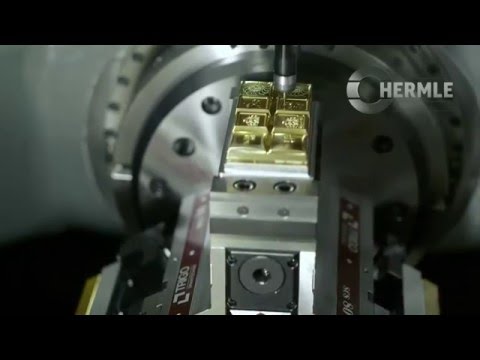

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Hermle AG C 22 - Фото №1

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Hermle AG C 22 - Фото №2

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Hermle AG C 22 - Фото №3

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Hermle AG C 22 - Видео c Youtube №1

«Старший брат» модели C 12, обрабатывающий центр C 22 линейки High-Performance-Line при такой же зоне столкновения обеспечивает намного большие пути перемещения и габариты деталей – соответственно, возрастает и его гибкость. Оснащение центра поражает многочисленными опциями. Поэтому C 22 может использоваться для невероятно широкого спектра применений.

ПроизводительHermle AG
Максимальный диаметр инструмента, мм80, 80, 80, 80
Масса нетто, кг 8 700
Потребляемая мощность, кВА 55

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Hermle AG C 22

Основные данные

ПроизводительHermle AG
МодельC 22
Страна брендаГермания
Страна завода-изготовителяГермания
Область примененияАвиационная промышленность, Космическая промышленность, Легкая промышленность, Медицинская промышленность, Общее машиностроение, Штампы и пресс-формы, Электронная промышленность и микроэлектроника
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная ширина заготовки (ДО), мм
Максимальный диаметр заготовки, мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Рабочие подачи по оси А,об/мин
Рабочие подачи по оси C, об/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)5
Кол-во одновременно управляемых координат станка (осей)5
Направляющие станкаКачения шариковые
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Перемещения по оси X (ход), мм450
Перемещения по оси Y (ход), мм600
Перемещения по оси Z (ход), мм330
Максимальная ширина заготовки (ДО), мм470
Максимальный диаметр заготовки, мм610
Максимальная высота заготовки (ДО), мм370
Рабочие подачи по оси Х, мм/мин30 000
Рабочие подачи по оси Y, мм/мин30 000
Рабочие подачи по оси Z, мм/мин30 000
Рабочие подачи по оси А,об/мин55
Рабочие подачи по оси C, об/мин80
Холостая (ускоренная) подача по оси Х, м/мин50
Холостая (ускоренная) подача по оси Y, м/мин50
Холостая (ускоренная) подача по оси Z, м/мин50

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная ширина заготовки (ДО), мм
Максимальный диаметр заготовки, мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Рабочие подачи по оси А,об/мин
Рабочие подачи по оси C, об/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Тип конструкцииС наклонно-поворотным столом
Станина / Тип станиныИз минерального литья с демпфирующими свойствами
Материал станиныЧугун (литая)
Холостая (ускоренная) подача по оси А, об/мин55
Холостая (ускоренная) подача по оси C, об/мин80

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Heidenhain
Модель ЧПУTNC 640
Диагональ системы ЧПУ, дюйм19
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

Опциональное оснащение 1

Система управления (ЧПУ)Siemens
Модель ЧПУ828DSL
Диагональ системы ЧПУ, дюйм19
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

Шпиндель / Двигатель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя
Зажим инструмента (штревель)
Способ охлаждения

Шпиндель / Двигатель

Базовое оснащение

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин15 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм54
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм98
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт17
Мощность шпинделя ПИКОВАЯ (максимальная), кВт31
Конус шпинделяSK
Размер конуса шпинделя40
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 1

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин18 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм54
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм98
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт17
Мощность шпинделя ПИКОВАЯ (максимальная), кВт31
Конус шпинделяHSK
Размер конуса шпинделя63
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 2

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин25 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм24.5
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм35
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт28
Мощность шпинделя ПИКОВАЯ (максимальная), кВт37
Конус шпинделяHSK
Размер конуса шпинделя63
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 3

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин30 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм24
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм35
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт28
Мощность шпинделя ПИКОВАЯ (максимальная), кВт37
Конус шпинделяHSK
Размер конуса шпинделя50
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 4

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин42 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм9
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм17.5
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт18
Мощность шпинделя ПИКОВАЯ (максимальная), кВт35
Конус шпинделяHSK
Размер конуса шпинделя40
Зажим инструмента (штревель)
Способ охлаждения

Стол станка

Поворот по оси А, ОТ, град.
Поворот по оси А, ДО, град.
Поворот по оси C, ОТ, град.
Поворот по оси C, ДО, град.
Тип стола станка
Привод вращения стола, тип
Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Диаметр рабочей поверхности стола, мм
Грузоподъемность стола, кг
Встроенный зажим стола

Стол станка

Базовое оснащение

Поворот по оси А, ОТ, град.135
Поворот по оси А, ДО, град.135
Поворот по оси C, ОТ, град.0
Поворот по оси C, ДО, град.360
Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
Привод вращения стола, типЧервяк (скольжения)
Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Диаметр рабочей поверхности стола, мм320
Грузоподъемность стола, кг300
Встроенный зажим столаSK50

Опциональное оснащение 1

Поворот по оси А, ОТ, град.
Поворот по оси А, ДО, град.
Поворот по оси C, ОТ, град.
Поворот по оси C, ДО, град.
Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
Привод вращения стола, типЧервяк (скольжения)
Длина рабочей поверхности стола, мм360
Ширина рабочей поверхности стола, мм
Диаметр рабочей поверхности стола, мм450
Грузоподъемность стола, кг300
Встроенный зажим столаHSK100

Опциональное оснащение 2

Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
Привод вращения стола, типЧервяк (скольжения)
Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Диаметр рабочей поверхности стола, мм320
Грузоподъемность стола, кг150

Опциональное оснащение 3

Тип стола станкаЗакреплен горизонтально
Привод вращения стола, тип
Длина рабочей поверхности стола, мм600
Ширина рабочей поверхности стола, мм630
Диаметр рабочей поверхности стола, мм
Грузоподъемность стола, кг750

Количество T-образных пазов стола, шт4
Размер T-образных пазов стола, мм14

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт55
Время смены инструмента ("от стружки до стружки"), сек4.5
Максимальный диаметр инструмента, мм80
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
Максимальная длина (вылет) инструмента, мм250
Максимальная масса одного инструмента, кг8

Опциональное оснащение 1

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт88
Время смены инструмента ("от стружки до стружки"), сек4.5
Максимальный диаметр инструмента, мм80
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
Максимальная длина (вылет) инструмента, мм250
Максимальная масса одного инструмента, кг8

Опциональное оснащение 2

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт192
Время смены инструмента ("от стружки до стружки"), сек4.5
Максимальный диаметр инструмента, мм80
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
Максимальная длина (вылет) инструмента, мм250
Максимальная масса одного инструмента, кг8

Опциональное оснащение 3

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт462
Время смены инструмента ("от стружки до стружки"), сек4.5
Максимальный диаметр инструмента, мм80
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
Максимальная длина (вылет) инструмента, мм250
Максимальная масса одного инструмента, кг8

Точность

Стандарт измерения точности позционирования
Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Точность позиционирования по оси A, угл.сек.
Точность позиционирования по оси B, угл.сек.
Точность позиционирования по оси C, угл.сек.

Точность

Базовое оснащение

Стандарт измерения точности позционированияVDI/DGQ 3441
Точность позиционирования X, мкм8
Точность позиционирования Y, мкм8
Точность позиционирования Z мкм8
Точность позиционирования по оси A, угл.сек.10
Точность позиционирования по оси B, угл.сек.
Точность позиционирования по оси C, угл.сек.8

Опциональное оснащение 1

Стандарт измерения точности позционирования
Точность позиционирования X, мкм5
Точность позиционирования Y, мкм5
Точность позиционирования Z мкм5
Точность позиционирования по оси A, угл.сек.6
Точность позиционирования по оси B, угл.сек.
Точность позиционирования по оси C, угл.сек.6

Подача СОЖ

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Опциональное оснащение 1

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар40
Производительность насоса внутренней подачи СОЖ, л/мин27
Емкость бака для внутренней подачи СОЖ, л670

Опциональное оснащение 2

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар80
Производительность насоса внутренней подачи СОЖ, л/мин17
Емкость бака для внутренней подачи СОЖ, л850

Установка

Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
Подвод воздухаТребуется
Давление воздуха, бар6
Подвод жидкостейНЕ требуется

Электроэнергия

Напряжение, В 400
Частота, Гц 50
Потребляемая мощность, кВА 55

Габариты и масса

Длина, мм 4 055
Ширина (глубина), мм 4 275
Высота, мм 2 900
Масса нетто, кг 8 700

Базовая комплектация

Подготовка станка к подключению поворотного или наклонно-поворотного стола
Интерфейс Ethernet
Интерфейс USB
Прямое резьбонарезание (прямое нарезание резьбы метчиком)
Выносной ручной пульт управления (маховичок)
Крыша рабочей зоны станка
Кабина для станка (защита рабочей зоны)
Телескопическая защита направляющих и ШВП
Сигнальная лампа (сигнальный фонарь)
Освещение рабочей зоны
Подача СОЖ снаружи (дюзы)
Подача СОЖ через центр шпинделя (внутренняя подача СОЖ)
Транспортер для стружки
Пистолет пневматический (воздушный)
Комплект выравнивающих опор (опоры и нивелировочные болты

Возможные опции

Устройство автоматической смены палет
Свободные M-функции
Безопасность при аварийном отключении электроэнергии
Тропический пакет (блок активного охлаждения для электрошкафа)
Маслоотделитель
Прямые измерительные системы по линейным осям X, Y, Z (оптические или магнитные линейки)
Прямые измерительные системы по круговым осям A, B, C (оптические или магнитные линейки)
Подача сжатого воздуха в измерительные системы
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Лазерная система для измерения инструмента
Контроль поломки инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Транспортер для удаления стружки шнекового типа
Смыв стружки на стенах кабины
Пистолет СОЖ для удаления стружки
Термостабилизация СОЖ
Обдув воздухом через центр шпинделя
Система вытяжки испарений масла и СОЖ
Переключение с подачи СОЖ на обдув воздухом
Автоматическая дверь кабины станка
Интерфейс для робота или другой системы автоматизации
Соединение в столе (для подключения гидравлической или пневматической системы)
Подготовка к использованию системы нулевого базирования
Понижающий трансформатор
Комплект быстроизнащивающихся запасных частей
Комплект инструмента для обслуживания станка
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой

Сортировать по:

Показывать по:

Сортировать по:

Показывать по:

Файлы для Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Hermle AG C 22

pdf

7dfa5816ac47d3b328697de26e85ec54

pdf

hermle_technical_data_c22_en

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!

Рассмотрите аналоги:
