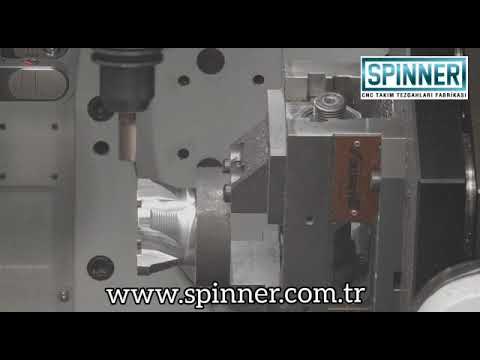

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SPINNER U5 1530 ADVANCED
Станки серии U5-1530 идеально подходят для:
- широкая универсальность применения
- обработка высокоточных и ответственных деталей
- обработка деталей со сложным профилем
- инструментальное производство и изготовление пресс-форм
- одновременная 5-ти координатная обработка
- совмещение фрезерных и токарных операций на 1 станке
- подходит мелких и средних партий изделий
- автоматизация с помощью системы смены паллет на 6/9 и более позиций
Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SPINNER U5 1530 ADVANCED
- ПроизводительSPINNER
- МодельU5 1530 ADVANCED
- Страна брендаГермания
- Страна завода-изготовителяГермания
- Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Общее машиностроение, Штампы и пресс-формы
- Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
Базовое оснащение
- Количество координат станка (число осей)5
- Кол-во одновременно управляемых координат станка (осей)5
- Направляющие станкаКачения роликовые
- Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
- Перемещения по оси X (ход), мм1 530
- Перемещения по оси Y (ход), мм630
- Перемещения по оси Z (ход), мм465
- Холостая (ускоренная) подача по оси Х, м/мин48
- Холостая (ускоренная) подача по оси Y, м/мин48
- Холостая (ускоренная) подача по оси Z, м/мин48
Опциональное оснащение 1
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
- Тип конструкцииС наклонно-поворотным столом и неподвижным столом
- Станина / Тип станиныПолностью литая чугунная станина
- Материал станиныЧугун (литая)
- Расстояние от поверхности стола до торца шпинделя (МИН), мм150
- Расстояние от поверхности стола до торца шпинделя (МАКС), мм615
- Система управления (ЧПУ)
- Модель ЧПУ
- Диагональ системы ЧПУ, дюйм
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
Базовое оснащение
- Система управления (ЧПУ)Simens
- Модель ЧПУ828DSL
- Диагональ системы ЧПУ, дюйм15
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
Опциональное оснащение 1
- Система управления (ЧПУ)Heidenhain
- Модель ЧПУTNC620
- Диагональ системы ЧПУ, дюйм15
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
Опциональное оснащение 2
- Система управления (ЧПУ)Heidenhain
- Модель ЧПУTNC640
- Диагональ системы ЧПУ, дюйм19
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
- Тип привода шпинделя
- Частота вращения шпинделя ОТ, об/мин
- Частота вращения шпинделя ДО, об/мин
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт
- Конус шпинделя
- Размер конуса шпинделя
- Зажим инструмента (штревель)
- Способ охлаждения
Базовое оснащение
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин12 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм65
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм135
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт24
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт10
- Конус шпинделяSK
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлажденияводяное
Опциональное оснащение 1
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин12 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм65
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм135
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт24
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт10
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлажденияводяное
Опциональное оснащение 2
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин15 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм65
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм135
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт24
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт10
- Конус шпинделяSK
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлажденияводяное
Опциональное оснащение 3
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин15 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм65
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм135
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт24
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт10
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлажденияводяное
Опциональное оснащение 4
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин20 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм62
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм100
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт28
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт28
- Конус шпинделяHSK
- Размер конуса шпинделя63
- Зажим инструмента (штревель)
- Способ охлаждения
- Поворот по оси B, ОТ, град.
- Поворот по оси B, ДО, град.
- Поворот по оси C, ОТ, град.
- Поворот по оси C, ДО, град.
- Тип стола станка
- Привод вращения стола, тип
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Диаметр рабочей поверхности стола, мм
- Грузоподъемность стола, кг
Базовое оснащение
- Поворот по оси B, ОТ, град.90
- Поворот по оси B, ДО, град.110
- Поворот по оси C, ОТ, град.0
- Поворот по оси C, ДО, град.360
- Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
- Привод вращения стола, типЧервяк (скольжения)
- Длина рабочей поверхности стола, мм545
- Ширина рабочей поверхности стола, мм
- Диаметр рабочей поверхности стола, мм650
- Грузоподъемность стола, кг500
Опциональное оснащение 1
- Поворот по оси B, ОТ, град.
- Поворот по оси B, ДО, град.
- Поворот по оси C, ОТ, град.
- Поворот по оси C, ДО, град.
- Тип стола станкаЗакреплен горизонтально
- Привод вращения стола, тип
- Длина рабочей поверхности стола, мм820
- Ширина рабочей поверхности стола, мм540
- Диаметр рабочей поверхности стола, мм
- Грузоподъемность стола, кг1 500
- Размер T-образных пазов стола, мм18
- Автоматическая смена инструмента
- Тип инструментального магазина
- Количество инструмента в устройстве АСИ, шт
- Время смены инструмента ("от стружки до стружки"), сек
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
- Максимальная длина (вылет) инструмента, мм
- Максимальная масса одного инструмента, кг
Базовое оснащение
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт32
- Время смены инструмента ("от стружки до стружки"), сек
- Максимальный диаметр инструмента, мм76
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм130
- Максимальная длина (вылет) инструмента, мм300
- Максимальная масса одного инструмента, кг7
Опциональное оснащение 1
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт54
- Время смены инструмента ("от стружки до стружки"), сек
- Максимальный диаметр инструмента, мм76
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм130
- Максимальная длина (вылет) инструмента, мм300
- Максимальная масса одного инструмента, кг7
Опциональное оснащение 2
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт122
- Время смены инструмента ("от стружки до стружки"), сек
- Максимальный диаметр инструмента, мм76
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм130
- Максимальная длина (вылет) инструмента, мм300
- Максимальная масса одного инструмента, кг7
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Базовое оснащение
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Опциональное оснащение 1
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар22
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Опциональное оснащение 2
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар70
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
- Специальный фундаментНЕ требуется
- Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
- Подвод воздухаТребуется
- Давление воздуха, бар6
- Длина, мм 3 645
- Ширина (глубина), мм 2 420
- Высота, мм 2 820
- Масса нетто, кг 8 500
Подготовка станка к подключению поворотного или наклонно-поворотного стола
ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические
характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких
обстоятельствах не является публичной офертой!
Рассмотрите аналоги:
В наличии
- Производитель:SLT
- Модель:HSC400 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:HSC200 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:HSC800 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
В наличии
- Производитель:SLT
- Модель:HSC650 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:HSC500 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:P3050
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:P3020
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:P3015
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:800UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:650UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:400UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:6026UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:4021UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:3016UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:1810UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:WMT CNC Industrial Co., Ltd
- Модель:VB63F5
- Страна бренда:Китай
- Страна завода-изготовителя:Китай
- Производитель:WMT CNC Industrial Co., Ltd
- Модель:G40SF5
- Страна бренда:Китай
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:HSC200 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:2552UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:720UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
