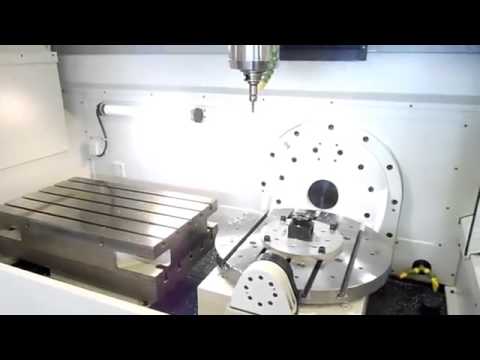

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SPINNER U5 1520 COMPACT

stars

Компактный вертикальный обрабатывающий центр серии U5-1520-Compact предназначен для фрезерной обработки прецизионных деталей с высоким качеством поверхности и сложной геометрией малых и средних размеров. Станок отличается великолепными технологическими качествами при весьма скромных требованиях к занимаемой площади.

Показать больше
Поделиться:
Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SPINNER U5 1520 COMPACT
Основные данные
  • ПроизводительSPINNER
  • МодельU5 1520 COMPACT
  • Страна брендаГермания
  • Страна завода-изготовителяГермания
  • Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Общее машиностроение, Штампы и пресс-формы
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)4+1
  • Кол-во одновременно управляемых координат станка (осей)5
  • Направляющие станкаКачения роликовые
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Перемещения по оси X (ход), мм1 250
  • Перемещения по оси Y (ход), мм520
  • Перемещения по оси Z (ход), мм460
  • Холостая (ускоренная) подача по оси Х, м/мин32
  • Холостая (ускоренная) подача по оси Y, м/мин32
  • Холостая (ускоренная) подача по оси Z, м/мин32


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Холостая (ускоренная) подача по оси Х, м/мин48
  • Холостая (ускоренная) подача по оси Y, м/мин48
  • Холостая (ускоренная) подача по оси Z, м/мин48


  • Тип конструкцииС наклонно-поворотным столом и неподвижным столом
  • Станина / Тип станиныПолностью литая чугунная станина
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до торца шпинделя (МИН), мм150
  • Расстояние от поверхности стола до торца шпинделя (МАКС), мм610

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Simens
  • Модель ЧПУ828DSL
  • Диагональ системы ЧПУ, дюйм15
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс


Опциональное оснащение 1
  • Система управления (ЧПУ)Heidenhain
  • Модель ЧПУTNC620
  • Диагональ системы ЧПУ, дюйм15
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс


Опциональное оснащение 2
  • Система управления (ЧПУ)Heidenhain
  • Модель ЧПУTNC640
  • Диагональ системы ЧПУ, дюйм19
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс

Шпиндель / Двигатель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Зажим инструмента (штревель)
  • Способ охлаждения

Шпиндель / Двигатель
-
Базовое оснащение
  • Тип привода шпинделяМуфта (Inline)
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин9 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм65
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм135
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт9
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт22
  • Конус шпинделяSK
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель) DIN69872
  • Способ охлажденияводяное


Опциональное оснащение 1
  • Тип привода шпинделяМуфта (Inline)
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин9 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм65
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм135
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт9
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт22
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель) DIN69872
  • Способ охлажденияводяное


Опциональное оснащение 2
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин12 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм65
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм135
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт9
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт22
  • Конус шпинделяSK
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель) DIN69872
  • Способ охлажденияводяное


Опциональное оснащение 3
  • Тип привода шпинделяМуфта (Inline)
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин12 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм65
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм135
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт9
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт22
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель) DIN69872
  • Способ охлажденияводяное

Стол станка
-

  • Поворот по оси B, ОТ, град.
  • Поворот по оси B, ДО, град.
  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станка
  • Привод вращения стола, тип
  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Диаметр рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Стол станка
-
Базовое оснащение
  • Поворот по оси B, ОТ, град.90
  • Поворот по оси B, ДО, град.110
  • Поворот по оси C, ОТ, град.0
  • Поворот по оси C, ДО, град.360
  • Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
  • Привод вращения стола, типЧервяк (скольжения)
  • Длина рабочей поверхности стола, мм545
  • Ширина рабочей поверхности стола, мм
  • Диаметр рабочей поверхности стола, мм650
  • Грузоподъемность стола, кг500


Опциональное оснащение 1
  • Поворот по оси B, ОТ, град.
  • Поворот по оси B, ДО, град.
  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станкаЗакреплен горизонтально
  • Привод вращения стола, тип
  • Длина рабочей поверхности стола, мм820
  • Ширина рабочей поверхности стола, мм540
  • Диаметр рабочей поверхности стола, мм
  • Грузоподъемность стола, кг1 500


  • Размер T-образных пазов стола, мм18

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт24
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм76
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм127
  • Максимальная длина (вылет) инструмента, мм290
  • Максимальная масса одного инструмента, кг7


Опциональное оснащение 1
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт32
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм76
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм127
  • Максимальная длина (вылет) инструмента, мм290
  • Максимальная масса одного инструмента, кг7


Опциональное оснащение 2
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт54
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм76
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм127
  • Максимальная длина (вылет) инструмента, мм290
  • Максимальная масса одного инструмента, кг7

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар22
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л

Установка
-
  • Специальный фундаментНЕ требуется
  • Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
  • Подвод воздухаТребуется
  • Давление воздуха, бар6

Габариты и масса
-
  • Длина, мм 4 530
  • Ширина (глубина), мм 2 470
  • Высота, мм 3 035
  • Масса нетто, кг 8 500

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
Рассмотрите аналоги:
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Oturn V5-630B Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Oturn V5-630B
  • Производитель:Oturn
  • Модель:V5-630B
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Comi LaborMax 4220 Z 1200 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Comi LaborMax 4220 Z 1200
  • Производитель:Comi
  • Модель:LaborMax 4220 Z 1200
  • Страна бренда:Италия
  • Страна завода-изготовителя:Италия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Priminer U400 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Priminer U400
  • Производитель:Priminer
  • Модель:U400
  • Страна бренда:Германия
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Priminer U500 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Priminer U500
  • Производитель:Priminer
  • Модель:U500
  • Страна бренда:Германия
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX900T Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX900T
  • Производитель:Pinnacle
  • Модель:BX900T
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX900DD Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX900DD
  • Производитель:Pinnacle
  • Модель:BX900DD
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX900 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX900
  • Производитель:Pinnacle
  • Модель:BX900
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX500DD Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX500DD
  • Производитель:Pinnacle
  • Модель:BX500DD
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX700T Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX700T
  • Производитель:Pinnacle
  • Модель:BX700T
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX700DD Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX700DD
  • Производитель:Pinnacle
  • Модель:BX700DD
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX700 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX700
  • Производитель:Pinnacle
  • Модель:BX700
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX500 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX500
  • Производитель:Pinnacle
  • Модель:BX500
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX300 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX300
  • Производитель:Pinnacle
  • Модель:BX300
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX700A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX700A
  • Производитель:Pinnacle
  • Модель:BX700A
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX500A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX500A
  • Производитель:Pinnacle
  • Модель:BX500A
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX300A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX300A
  • Производитель:Pinnacle
  • Модель:BX300A
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX500 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX500
  • Производитель:Pinnacle
  • Модель:AX500
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX450 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX450
  • Производитель:Pinnacle
  • Модель:AX450
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX320 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX320
  • Производитель:Pinnacle
  • Модель:AX320
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX170 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX170
  • Производитель:Pinnacle
  • Модель:AX170
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
