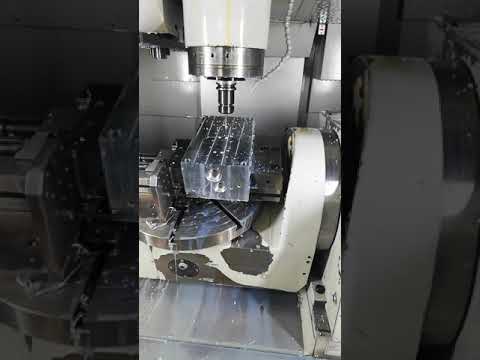

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ QUASER MF630U
Станки серии MF являются универсальными, поскольку могут осуществлять обработку как на 5 осях одновременно, так и по отдельности. Оператор может выбирать, на каких 4-х из 5 осей будет производиться обработка. Стоит также отметить, что каждая ось управляется с помощью полностью автоматизированной контрольной системы.
- ПроизводительQUASER
- Максимальный диаметр инструмента, мм76, 76, 76
- Масса нетто, кг 8 750
- Потребляемая мощность, кВА 36
Цена:По запросу
Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ QUASER MF630U
- ПроизводительQUASER
- МодельMF630U
- Страна брендаТайвань
- Страна завода-изготовителяТайвань
- Область примененияОбщее машиностроение
- Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Направляющие станка
- Количество фрезерных шпинделей, шт.
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Максимальный диаметр заготовки, мм
- Максимальная высота заготовки (ДО), мм
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
Базовое оснащение
- Количество координат станка (число осей)3+2
- Кол-во одновременно управляемых координат станка (осей)4
- Направляющие станкаКачения роликовые
- Количество фрезерных шпинделей, шт.1
- Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
- Перемещения по оси X (ход), мм800
- Перемещения по оси Y (ход), мм700
- Перемещения по оси Z (ход), мм610
- Максимальный диаметр заготовки, мм630
- Максимальная высота заготовки (ДО), мм351
- Холостая (ускоренная) подача по оси Х, м/мин32
- Холостая (ускоренная) подача по оси Y, м/мин32
- Холостая (ускоренная) подача по оси Z, м/мин16
Опциональное оснащение 1
- Количество координат станка (число осей)3+2
- Кол-во одновременно управляемых координат станка (осей)5
- Направляющие станка
- Количество фрезерных шпинделей, шт.
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Максимальный диаметр заготовки, мм
- Максимальная высота заготовки (ДО), мм
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
- Тип конструкцииС наклонно-поворотным столом
- Станина / Тип станиныПолностью литая чугунная станина
- Материал станиныЧугун (литая)
- Расстояние от поверхности стола до торца шпинделя (МИН), мм25
- Расстояние от поверхности стола до торца шпинделя (МАКС), мм585
- Холостая (ускоренная) подача по оси А, об/мин11.1
- Холостая (ускоренная) подача по оси C, об/мин16.6
- Система управления (ЧПУ)
- Модель ЧПУ
- Диагональ системы ЧПУ, дюйм
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
Базовое оснащение
- Система управления (ЧПУ)Heidenhain
- Модель ЧПУTNC 640
- Диагональ системы ЧПУ, дюйм
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
Опциональное оснащение 1
- Система управления (ЧПУ)Fanuc
- Модель ЧПУ31iB5
- Диагональ системы ЧПУ, дюйм
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
Опциональное оснащение 2
- Система управления (ЧПУ)Siemens
- Модель ЧПУ840D
- Диагональ системы ЧПУ, дюйм
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
- Тип привода шпинделя
- Частота вращения шпинделя ОТ, об/мин
- Частота вращения шпинделя ДО, об/мин
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт
- Конус шпинделя
- Размер конуса шпинделя
- Зажим инструмента (штревель)
- Способ охлаждения
Базовое оснащение
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин12 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм118
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
Опциональное оснащение 1
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин12 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм112
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт17.6
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
Опциональное оснащение 2
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин12 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм102
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
Опциональное оснащение 3
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин15 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм177
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт26
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
Опциональное оснащение 4
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин15 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм132
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт27.7
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
Опциональное оснащение 5
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин20 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм125
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
- Поворот по оси А, ОТ, град.
- Поворот по оси А, ДО, град.
- Поворот по оси C, ОТ, град.
- Поворот по оси C, ДО, град.
- Тип стола станка
- Диаметр рабочей поверхности стола, мм
- Грузоподъемность стола, кг
Базовое оснащение
- Поворот по оси А, ОТ, град.30
- Поворот по оси А, ДО, град.-120
- Поворот по оси C, ОТ, град.0
- Поворот по оси C, ДО, град.360
- Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
- Диаметр рабочей поверхности стола, мм500
- Грузоподъемность стола, кг300
Опциональное оснащение 1
- Поворот по оси А, ОТ, град.
- Поворот по оси А, ДО, град.
- Поворот по оси C, ОТ, град.
- Поворот по оси C, ДО, град.
- Тип стола станка
- Диаметр рабочей поверхности стола, мм
- Грузоподъемность стола, кг
- Количество T-образных пазов стола, шт8
- Размер T-образных пазов стола, мм14
- Автоматическая смена инструмента
- Тип инструментального магазина
- Количество инструмента в устройстве АСИ, шт
- Время смены инструмента ("от стружки до стружки"), сек
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
- Максимальная длина (вылет) инструмента, мм
- Максимальная масса одного инструмента, кг
Базовое оснащение
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт30
- Время смены инструмента ("от стружки до стружки"), сек4.2
- Максимальный диаметр инструмента, мм76.2
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
- Максимальная длина (вылет) инструмента, мм280
- Максимальная масса одного инструмента, кг7
Опциональное оснащение 1
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт48
- Время смены инструмента ("от стружки до стружки"), сек4.2
- Максимальный диаметр инструмента, мм76.2
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
- Максимальная длина (вылет) инструмента, мм280
- Максимальная масса одного инструмента, кг7
Опциональное оснащение 2
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт60
- Время смены инструмента ("от стружки до стружки"), сек4.2
- Максимальный диаметр инструмента, мм76.2
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
- Максимальная длина (вылет) инструмента, мм280
- Максимальная масса одного инструмента, кг7
- Стандарт измерения точности позционирования
- Точность позиционирования X, мкм
- Точность позиционирования Y, мкм
- Точность позиционирования Z мкм
- Точность позиционирования по оси A, угл.сек.
- Точность позиционирования по оси B, угл.сек.
- Точность позиционирования по оси C, угл.сек.
- Повторяемость (точности) по линейным осям, мкм
Базовое оснащение
- Стандарт измерения точности позционированияISO 230-2
- Точность позиционирования X, мкм8
- Точность позиционирования Y, мкм8
- Точность позиционирования Z мкм8
- Точность позиционирования по оси A, угл.сек.
- Точность позиционирования по оси B, угл.сек.
- Точность позиционирования по оси C, угл.сек.
- Повторяемость (точности) по линейным осям, мкм4
Опциональное оснащение 1
- Стандарт измерения точности позционированияJIS B 6330-1980
- Точность позиционирования X, мкм6
- Точность позиционирования Y, мкм6
- Точность позиционирования Z мкм6
- Точность позиционирования по оси A, угл.сек.
- Точность позиционирования по оси B, угл.сек.
- Точность позиционирования по оси C, угл.сек.
- Повторяемость (точности) по линейным осям, мкм
Опциональное оснащение 2
- Стандарт измерения точности позционированияVDI/DGQ 3441
- Точность позиционирования X, мкм8
- Точность позиционирования Y, мкм8
- Точность позиционирования Z мкм8
- Точность позиционирования по оси A, угл.сек.
- Точность позиционирования по оси B, угл.сек.
- Точность позиционирования по оси C, угл.сек.
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Базовое оснащение
- Давление наружной подачи СОЖ, бар3.5
- Производительность насоса наружной подачи СОЖ, л/мин70
- Емкость бака для наружной подачи СОЖ, л600
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
Опциональное оснащение 1
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
- Специальный фундаментНЕ требуется
- Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
- Подвод воздухаТребуется
- Давление воздуха, бар6
- Подвод жидкостейНЕ требуется
- Потребляемая мощность, кВА 36
- Длина, мм 2 530
- Ширина (глубина), мм 3 705
- Высота, мм 3 230
- Масса нетто, кг 8 750
Подготовка станка к подключению поворотного или наклонно-поворотного стола
ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические
характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких
обстоятельствах не является публичной офертой!
Рассмотрите аналоги:
- Производитель:SLT
- Модель:HSC400 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:HSC800 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
В наличии
- Производитель:SLT
- Модель:HSC650 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:HSC500 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:P3050
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:P3020
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:P3015
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:800UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:650UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:400UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:6026UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:4021UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:3016UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:1810UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
Цена:По запросу
- Производитель:WMT CNC Industrial Co., Ltd
- Модель:VB63F5
- Страна бренда:Китай
- Страна завода-изготовителя:Китай
Цена:По запросу
- Производитель:WMT CNC Industrial Co., Ltd
- Модель:G40SF5
- Страна бренда:Китай
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:HSC200 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:2552UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:720UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:YangSen
- Модель:YS650-5AX
- Страна бренда:Китай
- Страна завода-изготовителя:Китай
