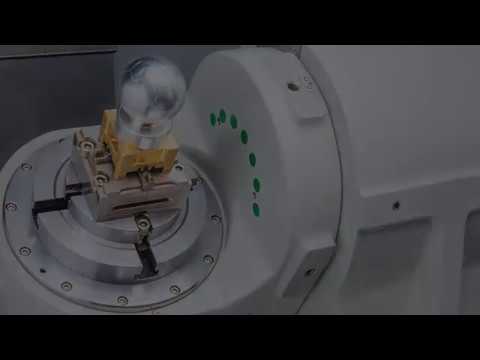

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX170

stars

5-ти осевые современные высокопроизводительные обрабатывающие центры серии "AX" предназначены для комплексной обработки сложных деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства.

Поделиться:
Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX170
Основные данные
  • ПроизводительPinnacle
  • МодельAX170
  • Страна брендаТайвань
  • Страна завода-изготовителяТайвань
  • Область примененияАвиационная промышленность, Космическая промышленность, Общее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.12 - Центры обрабатывающие, агрегатные станки и многопозиционные станки для обработки металлов

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Количество фрезерных шпинделей, шт.
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Рабочие подачи по оси А,об/мин
  • Рабочие подачи по оси C, об/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)5
  • Кол-во одновременно управляемых координат станка (осей)5
  • Направляющие станкаКачения роликовые
  • Количество фрезерных шпинделей, шт.1
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Перемещения по оси X (ход), мм320
  • Перемещения по оси Y (ход), мм320
  • Перемещения по оси Z (ход), мм380
  • Рабочие подачи по оси Х, мм/мин20 000
  • Рабочие подачи по оси Y, мм/мин20 000
  • Рабочие подачи по оси Z, мм/мин20 000
  • Рабочие подачи по оси А,об/мин60
  • Рабочие подачи по оси C, об/мин200
  • Холостая (ускоренная) подача по оси Х, м/мин36
  • Холостая (ускоренная) подача по оси Y, м/мин36
  • Холостая (ускоренная) подача по оси Z, м/мин36


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Количество фрезерных шпинделей, шт.
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Рабочие подачи по оси А,об/мин
  • Рабочие подачи по оси C, об/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


  • Тип конструкцииС консольным наклонно-поворотным столом
  • Станина / Тип станиныЖесткая литая станина
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до торца шпинделя (МИН), мм50
  • Расстояние от поверхности стола до торца шпинделя (МАКС), мм430
  • Крутящий (опрокидывающий) момент оси А, Нм205
  • Крутящий (опрокидывающий) момент оси C, Нм35

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Heidenhain
  • Модель ЧПУТNС 640


Опциональное оснащение 1
  • Система управления (ЧПУ)
  • Модель ЧПУ

Шпиндель / Двигатель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Способ охлаждения

Шпиндель / Двигатель
-
Базовое оснащение
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин15 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм18
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм45
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт3.7
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт9.5
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Способ охлаждениямасляное


Опциональное оснащение 1
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин15 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм18
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм45
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт3.7
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт9.5
  • Конус шпинделяHSK
  • Размер конуса шпинделя63
  • Способ охлаждениямасляное

Стол станка
-

  • Поворот по оси А, ОТ, град.
  • Поворот по оси А, ДО, град.
  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станка
  • Привод вращения стола, тип
  • Диаметр рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Стол станка
-
Базовое оснащение
  • Поворот по оси А, ОТ, град.-120
  • Поворот по оси А, ДО, град.120
  • Поворот по оси C, ОТ, град.-360
  • Поворот по оси C, ДО, град.360
  • Тип стола станкаКонсольный
  • Привод вращения стола, типПрямой привод (Direct Drive)
  • Диаметр рабочей поверхности стола, мм170
  • Грузоподъемность стола, кг50


Опциональное оснащение 1
  • Поворот по оси А, ОТ, град.
  • Поворот по оси А, ДО, град.
  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станка
  • Привод вращения стола, тип
  • Диаметр рабочей поверхности стола, мм
  • Грузоподъемность стола, кг


  • Количество T-образных пазов стола, шт4
  • Размер T-образных пазов стола, мм14

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Максимальный диаметр инструмента, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт20
  • Максимальный диаметр инструмента, мм75
  • Максимальная длина (вылет) инструмента, мм250
  • Максимальная масса одного инструмента, кг8


Опциональное оснащение 1
  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Максимальный диаметр инструмента, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Точность
-

  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Точность позиционирования по оси A, угл.сек.
  • Точность позиционирования по оси C, угл.сек.
  • Повторяемость (точности) по линейным осям, мкм
  • Повторяемость (точности) по круговым осям, угл.сек.

Точность
-
Базовое оснащение
  • Точность позиционирования X, мкм5
  • Точность позиционирования Y, мкм5
  • Точность позиционирования Z мкм5
  • Точность позиционирования по оси A, угл.сек.5
  • Точность позиционирования по оси C, угл.сек.5
  • Повторяемость (точности) по линейным осям, мкм3
  • Повторяемость (точности) по круговым осям, угл.сек.4


Опциональное оснащение 1
  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Точность позиционирования по оси A, угл.сек.
  • Точность позиционирования по оси C, угл.сек.
  • Повторяемость (точности) по линейным осям, мкм
  • Повторяемость (точности) по круговым осям, угл.сек.

Габариты и масса
-
  • Длина, мм 1 900
  • Ширина (глубина), мм 2 110
  • Высота, мм 2 550
  • Масса нетто, кг 2 800
