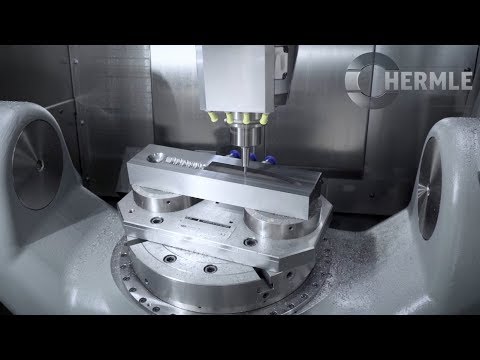

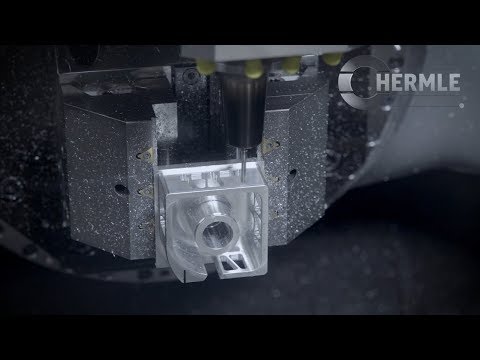

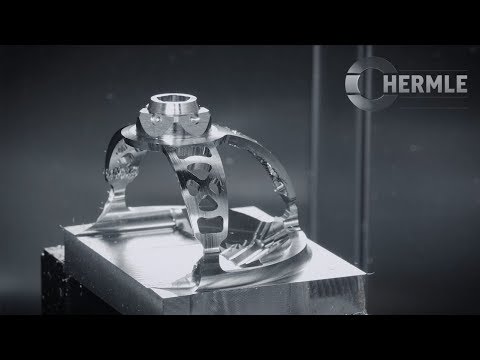

Малая установочная площадь в сочетании с максимальной эффективностью: C 12 – это самый компактный обрабатывающий центр Hermle линейки High-Performance-Line. Предназначен для обработки заготовок массой до 100 кг, ни в чем не уступает моделям большего размера.

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Hermle AG C 12

Основные данные

ПроизводительHermle AG
МодельC 12
Страна брендаГермания
Страна завода-изготовителяГермания
Область примененияАвиационная промышленность, Космическая промышленность, Легкая промышленность, Медицинская промышленность, Общее машиностроение, Штампы и пресс-формы, Электронная промышленность и микроэлектроника
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная ширина заготовки (ДО), мм
Максимальный диаметр заготовки, мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Рабочие подачи по оси А,об/мин
Рабочие подачи по оси C, об/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)5
Кол-во одновременно управляемых координат станка (осей)5
Направляющие станкаКачения шариковые
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Перемещения по оси X (ход), мм350
Перемещения по оси Y (ход), мм440
Перемещения по оси Z (ход), мм330
Максимальная ширина заготовки (ДО), мм430
Максимальный диаметр заготовки, мм610
Максимальная высота заготовки (ДО), мм265
Рабочие подачи по оси Х, мм/мин30 000
Рабочие подачи по оси Y, мм/мин30 000
Рабочие подачи по оси Z, мм/мин30 000
Рабочие подачи по оси А,об/мин25
Рабочие подачи по оси C, об/мин40
Холостая (ускоренная) подача по оси Х, м/мин50
Холостая (ускоренная) подача по оси Y, м/мин50
Холостая (ускоренная) подача по оси Z, м/мин50

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная ширина заготовки (ДО), мм
Максимальный диаметр заготовки, мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Рабочие подачи по оси А,об/мин
Рабочие подачи по оси C, об/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

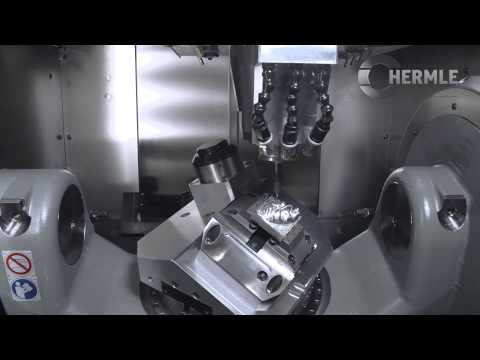

Тип конструкцииС наклонно-поворотным столом
Станина / Тип станиныИз минерального литья с демпфирующими свойствами
Материал станиныЧугун (литая)
Расстояние от поверхности стола до торца шпинделя (МАКС), мм265
Холостая (ускоренная) подача по оси А, об/мин55
Холостая (ускоренная) подача по оси C, об/мин80

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Heidenhain
Модель ЧПУTNC 640
Диагональ системы ЧПУ, дюйм19

Опциональное оснащение 1

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм

Шпиндель / Двигатель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя
Зажим инструмента (штревель)
Способ охлаждения

Шпиндель / Двигатель

Базовое оснащение

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин12 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм54
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм98
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт17
Мощность шпинделя ПИКОВАЯ (максимальная), кВт31
Конус шпинделяSK
Размер конуса шпинделя40
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 1

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин12 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм54
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм98
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт17
Мощность шпинделя ПИКОВАЯ (максимальная), кВт31
Конус шпинделяHSK
Размер конуса шпинделя63
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 2

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин15 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм54
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм98
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт17
Мощность шпинделя ПИКОВАЯ (максимальная), кВт31
Конус шпинделяSK
Размер конуса шпинделя40
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 3

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин18 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм54
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм98
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт17
Мощность шпинделя ПИКОВАЯ (максимальная), кВт31
Конус шпинделяHSK
Размер конуса шпинделя63
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 4

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин25 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм24.5
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм35
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт28
Мощность шпинделя ПИКОВАЯ (максимальная), кВт37
Конус шпинделяHSK
Размер конуса шпинделя63
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 5

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин30 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм11.8
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм35
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт28
Мощность шпинделя ПИКОВАЯ (максимальная), кВт37
Конус шпинделяHSK
Размер конуса шпинделя50
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 6

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин42 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм5
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм17.5
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт18
Мощность шпинделя ПИКОВАЯ (максимальная), кВт35
Конус шпинделяHSK
Размер конуса шпинделя40
Зажим инструмента (штревель)
Способ охлаждения

Стол станка

Поворот по оси А, ОТ, град.
Поворот по оси А, ДО, град.
Поворот по оси C, ОТ, град.
Поворот по оси C, ДО, град.
Тип стола станка
Привод вращения стола, тип
Диаметр рабочей поверхности стола, мм
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Поворот по оси А, ОТ, град.115
Поворот по оси А, ДО, град.115
Поворот по оси C, ОТ, град.0
Поворот по оси C, ДО, град.360
Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
Привод вращения стола, типЧервяк (скольжения)
Диаметр рабочей поверхности стола, мм320
Грузоподъемность стола, кг100

Опциональное оснащение 1

Поворот по оси А, ОТ, град.
Поворот по оси А, ДО, град.
Поворот по оси C, ОТ, град.
Поворот по оси C, ДО, град.
Тип стола станка
Привод вращения стола, тип
Диаметр рабочей поверхности стола, мм
Грузоподъемность стола, кг

Количество T-образных пазов стола, шт4
Размер T-образных пазов стола, мм14

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт36
Время смены инструмента ("от стружки до стружки"), сек4.5
Максимальный диаметр инструмента, мм80
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм200
Максимальная масса одного инструмента, кг8

Опциональное оснащение 1

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт71
Время смены инструмента ("от стружки до стружки"), сек4.5
Максимальный диаметр инструмента, мм80
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм200
Максимальная масса одного инструмента, кг8

Точность

Стандарт измерения точности позционирования
Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Точность позиционирования по оси A, угл.сек.
Точность позиционирования по оси B, угл.сек.
Точность позиционирования по оси C, угл.сек.

Точность

Базовое оснащение

Стандарт измерения точности позционированияVDI/DGQ 3441
Точность позиционирования X, мкм8
Точность позиционирования Y, мкм8
Точность позиционирования Z мкм8
Точность позиционирования по оси A, угл.сек.10
Точность позиционирования по оси B, угл.сек.
Точность позиционирования по оси C, угл.сек.8

Опциональное оснащение 1

Стандарт измерения точности позционирования
Точность позиционирования X, мкм5
Точность позиционирования Y, мкм5
Точность позиционирования Z мкм5
Точность позиционирования по оси A, угл.сек.6
Точность позиционирования по оси B, угл.сек.
Точность позиционирования по оси C, угл.сек.6

Подача СОЖ

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л236
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар40
Производительность насоса внутренней подачи СОЖ, л/мин27
Емкость бака для внутренней подачи СОЖ, л570

Опциональное оснащение 1

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л325
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар80
Производительность насоса внутренней подачи СОЖ, л/мин17
Емкость бака для внутренней подачи СОЖ, л750

Установка

Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
Подвод воздухаТребуется
Давление воздуха, бар6
Подвод жидкостейНЕ требуется

Электроэнергия

Напряжение, В 400
Частота, Гц 50
Потребляемая мощность, кВА 42

Габариты и масса

Длина, мм 2 910
Ширина (глубина), мм 2 970
Высота, мм 2 900
Масса нетто, кг 7 200

Базовая комплектация

Подготовка станка к подключению поворотного или наклонно-поворотного стола
Интерфейс Ethernet
Интерфейс USB
Выносной ручной пульт управления (маховичок)
Крыша рабочей зоны станка
Кабина для станка (защита рабочей зоны)
Сигнальная лампа (сигнальный фонарь)
Подача СОЖ снаружи (дюзы)
Подача СОЖ через центр шпинделя (внутренняя подача СОЖ)
Транспортер для стружки
Пистолет пневматический (воздушный)

Возможные опции

Устройство автоматической смены палет
Свободные M-функции
Безопасность при аварийном отключении электроэнергии
Тропический пакет (блок активного охлаждения для электрошкафа)
Маслоотделитель
Прямые измерительные системы по линейным осям X, Y, Z (оптические или магнитные линейки)
Прямые измерительные системы по круговым осям A, B, C (оптические или магнитные линейки)
Подача сжатого воздуха в измерительные системы
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Лазерная система для измерения инструмента
Контроль поломки инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Смыв стружки на стенах кабины
Пистолет СОЖ для удаления стружки
Термостабилизация СОЖ
Обдув воздухом через центр шпинделя
Система вытяжки испарений масла и СОЖ
Переключение с подачи СОЖ на обдув воздухом
Автоматическая дверь кабины станка

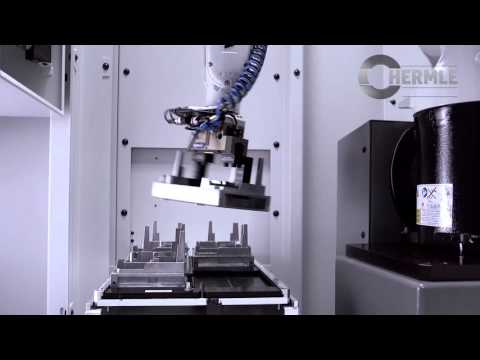

Интерфейс для робота или другой системы автоматизации
Соединение в столе (для подключения гидравлической или пневматической системы)
Подготовка к использованию системы нулевого базирования
Понижающий трансформатор
Комплект быстроизнащивающихся запасных частей
Комплект инструмента для обслуживания станка
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой

Сортировать по:

Показывать по:

Сортировать по:

Показывать по:

Файлы для Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Hermle AG C 12

pdf

2fa3221f746a144764e7f1fd53a6c120

pdf

hermle_technical_data_c12_en

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!

Рассмотрите аналоги:
