Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400LС

Вы представитель этого бренда?

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400LС - Фото №1

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400LС - Фото №2

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400LС - Фото №3

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400LС - Фото №4

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400LС - Фото №5

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400LС - Фото №6

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400LС - Фото №7

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400LС - Фото №8

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400LС - Фото №9

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400LС - Фото №10

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400LС - Фото №11

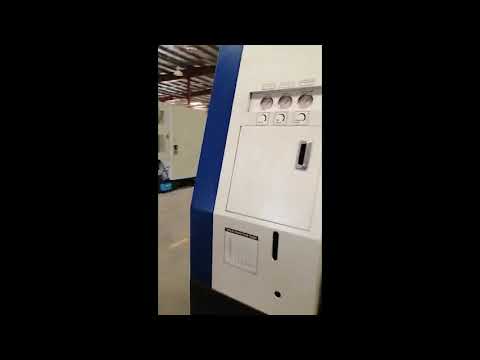

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400LС - Видео c Youtube №1

Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400LС - Видео c Youtube №2

Токарный центр HYUNDAI WIA L400 имеет конструкцию станины под углом 45 °, которая была разработана с использованием анализа методом конечных элементов (FEA) для поглощения вибрации и минимизации теплового роста, а также обеспечивает стабильную платформу для мощных и точных возможностей резки.

ПроизводительHYUNDAI WIA
Страна брендаЮжная Корея
Максимальный диаметр обработки, мм630
Масса нетто, кг 11 000
Система управления (ЧПУ)Fanuc, Fanuc

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400LС

Основные данные

ПроизводительHYUNDAI WIA
МодельL400LС
Страна брендаЮжная Корея
Страна завода-изготовителяЮжная Корея
Область примененияОбщее машиностроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальная длина точения, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)3
Кол-во одновременно управляемых координат станка (осей)3
Количество Револьверных головок, шт.1
Направляющие станкаСкольжения
Привод исполнительного звена станка (тип)Линейный двигатель (linear drive)
Диаметр детали над направляющими станины, мм725
Диаметр обработки над суппортом, мм535
Максимальный диаметр обработки, мм630
Максимальная длина точения, мм2 120
Максимальный диаметр заготовки (ДО), мм725
Максимальная длина заготовки (ДО), мм2 120
Перемещения по оси X (ход), мм320
Перемещения по оси Z (ход), мм2 200
Холостая (ускоренная) подача по оси Х, м/мин20
Холостая (ускоренная) подача по оси Z, м/мин20

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество Револьверных головок, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальная длина точения, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Тип конструкцииС горизонтальным шпинделем, револьверной головкой и наклонной на 45 градусов станиной
Станина / Тип станиныЛитая станина

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Fanuc
Модель ЧПУi Series - Smart plus
Диагональ системы ЧПУ, дюйм15
Встроенная память ЧПУ, Мб2

Опциональное оснащение 1

Система управления (ЧПУ)Fanuc
Модель ЧПУF 32i-B
Диагональ системы ЧПУ, дюйм15
Встроенная память ЧПУ, Мб2

Главный токарный шпиндель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм
Максимальный диаметр прутка, мм

Главный токарный шпиндель

Базовое оснащение

Тип привода шпинделяКоробка передач
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин2 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм2 490
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм3 073
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт30
Мощность шпинделя ПИКОВАЯ (максимальная), кВт37
Отверстие в шпинделе, мм130
Максимальный диаметр прутка, мм117

Опциональное оснащение 1

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин1 500
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм2 194
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм2 705
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт30
Мощность шпинделя ПИКОВАЯ (максимальная), кВт37
Отверстие в шпинделе, мм130
Максимальный диаметр прутка, мм117

Задняя бабка

Ход пиноли задней бабки, мм
Диаметр пиноли задней бабки, мм
Тип пиноли задней бабки

Задняя бабка

Базовое оснащение

Ход пиноли задней бабки, мм132
Диаметр пиноли задней бабки, мм150
Тип пиноли задней бабкиМТ-5

Опциональное оснащение 1

Ход пиноли задней бабки, мм
Диаметр пиноли задней бабки, мм
Тип пиноли задней бабки

Револьверная головка

Тип револьверной головки
Количество гнезд для инструмента, шт.
Время смены инструмента ("от стружки до стружки"), сек

Револьверная головка

Базовое оснащение

Тип револьверной головкиНА ТОРЦЕ револьвера
Количество гнезд для инструмента, шт.10
Время смены инструмента ("от стружки до стружки"), сек0.2

Опциональное оснащение 1

Тип револьверной головки
Количество гнезд для инструмента, шт.
Время смены инструмента ("от стружки до стружки"), сек

Подача СОЖ

Емкость бака для наружной подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Емкость бака для наружной подачи СОЖ, л400

Опциональное оснащение 1

Емкость бака для наружной подачи СОЖ, л

Электроэнергия

Напряжение, В 220
Частота, Гц 60
Потребляемая мощность, кВА 40

Габариты и масса

Длина, мм 5 440
Ширина (глубина), мм 2 244
Высота, мм 2 139
Масса нетто, кг 11 000

Базовая комплектация

Возможные опции

Сортировать по:

Показывать по:

Сортировать по:

Показывать по:

Файлы для Токарный обрабатывающий центр с револьверной головкой HYUNDAI WIA L400LС

pdf

L400C-Series_en_

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
