Нашли ошибку в технических данных? Выделите параметр и нажмите CTRL+Enter!

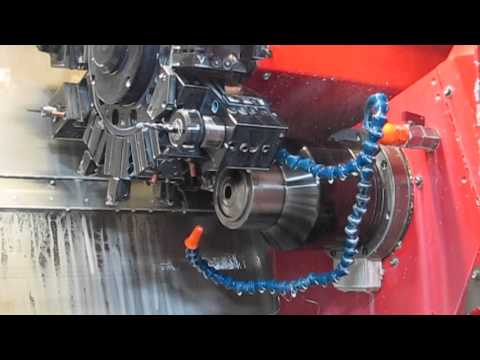

Токарный обрабатывающий центр с револьверной головкой EMCO MAXXTURN 45 G2

stars

Станки серии MAXXTURN предназначены для высокоскоростной обработки деталей типа тело вращения за одну операцию. Уже базовой комплектации имеется ось С и приводной инструмент, что позволяет обрабатывать детали, требующие фрезерной обработки. Опциональный противошпиндель и ось Y позволяют расширить технологические возможности станка.


Поделиться:
Технические характеристики Токарный обрабатывающий центр с револьверной головкой EMCO MAXXTURN 45 G2
Основные данные
  • ПроизводительEMCO
  • МодельMAXXTURN 45 G2
  • Страна брендаАвстрия
  • Страна завода-изготовителяАвстрия
  • Область примененияАвиационная промышленность, Автомобильная промышленность, Медицинская промышленность, Общее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.120 - Станки токарные металлорежущие с числовым программным управлением

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм
  • Максимальный диаметр точения, мм
  • Расстояние между центрами станка - РМЦ, мм
  • Максимальная длина заготовки (ДО), мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)3
  • Кол-во одновременно управляемых координат станка (осей)3
  • Количество Револьверных головок, шт.1
  • Направляющие станкаКачения роликовые
  • Привод исполнительного звена станка (тип)Линейный двигатель (linear drive)
  • Диаметр детали над направляющими станины, мм430
  • Максимальный диаметр точения, мм300
  • Расстояние между центрами станка - РМЦ, мм720
  • Максимальная длина заготовки (ДО), мм480
  • Перемещения по оси X (ход), мм160
  • Перемещения по оси Y (ход), мм70
  • Перемещения по оси Z (ход), мм510
  • Холостая (ускоренная) подача по оси Х, м/мин24
  • Холостая (ускоренная) подача по оси Y, м/мин10
  • Холостая (ускоренная) подача по оси Z, м/мин30


Опциональное оснащение 1
  • Количество координат станка (число осей)4
  • Кол-во одновременно управляемых координат станка (осей)4
  • Количество Револьверных головок, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Диаметр детали над направляющими станины, мм
  • Максимальный диаметр точения, мм
  • Расстояние между центрами станка - РМЦ, мм
  • Максимальная длина заготовки (ДО), мм
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


Опциональное оснащение 2
  • Количество координат станка (число осей)5
  • Кол-во одновременно управляемых координат станка (осей)5


  • Тип конструкцииС горизонтальным шпинделем и револьверной головкой
  • Станина / Тип станиныЖесткая станина под углом в 45 градусов
  • Материал станиныЧугун (литая)

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Siemens
  • Модель ЧПУSINUMERIK 840-SL
  • Диагональ системы ЧПУ, дюйм22


Опциональное оснащение 1
  • Система управления (ЧПУ)FANUC
  • Модель ЧПУ31i MIT IHMI
  • Диагональ системы ЧПУ, дюйм22

Главный токарный шпиндель
-
  • Положение шпинделяЗафиксирован горизонтально



  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Число оборотов оси C, об/мин
  • Максимальный диаметр прутка, мм
  • Способ охлаждения


Базовое оснащение
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин7 000
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм120
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
  • Число оборотов оси C, об/мин1 000
  • Максимальный диаметр прутка, мм45
  • Способ охлажденияводяное


Опциональное оснащение 1
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин7 000
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм120
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
  • Число оборотов оси C, об/мин1 000
  • Максимальный диаметр прутка, мм51
  • Способ охлажденияводяное

Контршпиндель
-
  • Положение контр-шпинделя Зафиксирован горизонтально



  • Тип привода шпинделя
  • Частота вращения ОТ, об/мин
  • Частота вращения ДО, об/мин
  • Крутящий момент контр-шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность контр-шпинделя ПИКОВАЯ (максимальная), кВт


Базовое оснащение
  • Тип привода шпинделяПрямой (мотор-шпиндель)
  • Частота вращения ОТ, об/мин1
  • Частота вращения ДО, об/мин7 000
  • Крутящий момент контр-шпинделя ПИКОВЫЙ (максимальный), Нм100
  • Мощность контр-шпинделя ПИКОВАЯ (максимальная), кВт15


Опциональное оснащение 1
  • Тип привода шпинделя
  • Частота вращения ОТ, об/мин
  • Частота вращения ДО, об/мин
  • Крутящий момент контр-шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность контр-шпинделя ПИКОВАЯ (максимальная), кВт

Револьверная головка
-

  • Тип револьверной головки
  • Количество гнезд для инструмента, шт.
  • Количество приводных инструментов
  • Тип крепления инструмента
  • Диаметр хвостовика, мм
  • Время смены инструмента ("от стружки до стружки"), сек
  • Частота вращения приводного инструмента ОТ, об/мин
  • Частота вращения приводного инструмента ДО, об/мин
  • Крутящий момент ПИКОВЫЙ (максимальный), Нм
  • Мощность ПИКОВАЯ (максимальная), кВт

Револьверная головка
-
Базовое оснащение
  • Тип револьверной головкиНА ТОРЦЕ револьвера
  • Количество гнезд для инструмента, шт.12
  • Количество приводных инструментов12
  • Тип крепления инструментаVDI
  • Диаметр хвостовика, мм25
  • Время смены инструмента ("от стружки до стружки"), сек0.2
  • Частота вращения приводного инструмента ОТ, об/мин1
  • Частота вращения приводного инструмента ДО, об/мин8 000
  • Крутящий момент ПИКОВЫЙ (максимальный), Нм16
  • Мощность ПИКОВАЯ (максимальная), кВт4


Опциональное оснащение 1
  • Тип револьверной головки
  • Количество гнезд для инструмента, шт.
  • Количество приводных инструментов
  • Тип крепления инструмента
  • Диаметр хвостовика, мм
  • Время смены инструмента ("от стружки до стружки"), сек
  • Частота вращения приводного инструмента ОТ, об/мин
  • Частота вращения приводного инструмента ДО, об/мин
  • Крутящий момент ПИКОВЫЙ (максимальный), Нм
  • Мощность ПИКОВАЯ (максимальная), кВт

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар
  • Емкость бака для наружной подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар3.5
  • Емкость бака для наружной подачи СОЖ, л250


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар10
  • Емкость бака для наружной подачи СОЖ, л250

Точность
-

  • Стандарт измерения точности позционирования
  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм

Точность
-
Базовое оснащение
  • Стандарт измерения точности позционированияVDI/DGQ 3441
  • Точность позиционирования X, мкм3
  • Точность позиционирования Y, мкм3
  • Точность позиционирования Z мкм3


Опциональное оснащение 1
  • Стандарт измерения точности позционирования
  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм

Установка
-
  • Специальный фундаментНЕ требуется
  • Подвод воздухаТребуется
  • Давление воздуха, бар6

Электроэнергия
-
  • Потребляемая мощность, кВА 38

Габариты и масса
-
  • Длина, мм 2 662
  • Ширина (глубина), мм 1 790
  • Высота, мм 2 080
  • Масса нетто, кг 4 000

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
