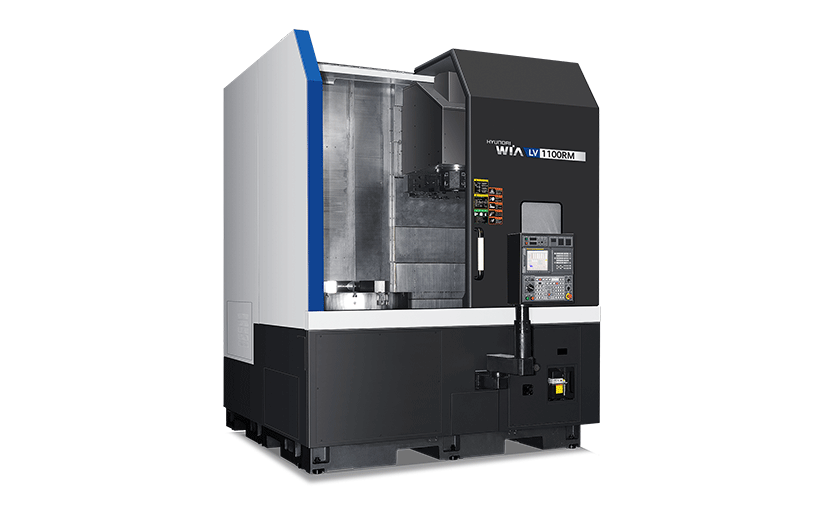

Вертикальный токарный обрабатывающий центр с ЧПУ Hyundai Wia LV1100RM/LM

Вы представитель этого бренда?

Вертикальный токарный обрабатывающий центр с ЧПУ Hyundai Wia LV1100RM/LM

Высокопроизводительный компактный вертикальный поворотный центр с высокопроизводительными роликовыми направляющими. Для левой стороны (l), правой стороны (r) или двусторонней конфигурации

ПроизводительHyundai Wia
МодельLV1100RM/LM
Максимальный диаметр обработки, мм1 160
Масса нетто, кг 22 000
Система управления (ЧПУ)Fanuc

Все характеристики

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Вертикальный токарный обрабатывающий центр с ЧПУ Hyundai Wia LV1100RM/LM

Основные данные

ПроизводительHyundai Wia
МодельLV1100RM/LM
Страна брендаКорея (Южная)
Страна завода-изготовителяКорея (Южная)
Область примененияДругое, Легкая промышленность, Металлургия, Оборонная промышленность, Общее машиностроение, Тяжелая промышленность
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.2 - Станки токарные, расточные и фрезерные металлорежущие

Общие технические данные

Положение токарного патрона с заготовкой
Количество Револьверных головок, шт.
Количество координат станка (число осей)
Направляющие станка
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальный диаметр точения, мм
Максимальная длина точения, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Положение токарного патрона с заготовкойСнизу (в рабочей зоне станка)
Количество Револьверных головок, шт.1
Количество координат станка (число осей)4
Направляющие станкаСкольжения
Привод исполнительного звена станка (тип)Линейный двигатель (linear drive)
Диаметр детали над направляющими станины, мм1 355
Диаметр обработки над суппортом, мм1 250
Максимальный диаметр обработки, мм1 160
Максимальный диаметр точения, мм1 160
Максимальная длина точения, мм1 000
Максимальный диаметр заготовки (ДО), мм1 355
Максимальная длина заготовки (ДО), мм1 000
Перемещения по оси X (ход), мм620
Перемещения по оси Z (ход), мм1 000
Холостая (ускоренная) подача по оси Х, м/мин24
Холостая (ускоренная) подача по оси Z, м/мин24

Опциональное оснащение 1

Положение токарного патрона с заготовкой
Количество Револьверных головок, шт.
Количество координат станка (число осей)
Направляющие станка
Привод исполнительного звена станка (тип)
Диаметр детали над направляющими станины, мм
Диаметр обработки над суппортом, мм
Максимальный диаметр обработки, мм
Максимальный диаметр точения, мм
Максимальная длина точения, мм
Максимальный диаметр заготовки (ДО), мм
Максимальная длина заготовки (ДО), мм
Перемещения по оси X (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Тип конструкцииС консольным столом
Станина / Тип станиныЦельнолитая станина
Материал станиныЧугун (литая)

ЧПУ или Система управления оборудованием

Система ЧПУ (выбор)
Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм

ЧПУ или Система управления оборудованием

Базовое оснащение

Система ЧПУ (выбор)Fanuc
Система управления (ЧПУ)Fanuc
Модель ЧПУ32i-A
Диагональ системы ЧПУ, дюйм10,4

Опциональное оснащение 1

Система ЧПУ (выбор)
Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм

Главный токарный шпиндель

Положение шпинделяЗафиксирован вертикально
Стандартный диаметр патрона, мм800
Максимальный диаметр патрона, мм1 000

Конус токарного шпинделя
Тип привода шпинделя
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм
Способ охлаждения

Базовое оснащение

Конус токарного шпинделя380
Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ДО, об/мин800
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм5 310
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм6 490
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт45
Мощность шпинделя ПИКОВАЯ (максимальная), кВт55
Отверстие в шпинделе, мм110
Способ охлаждениямасляное

Опциональное оснащение 1

Конус токарного шпинделя
Тип привода шпинделя
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Отверстие в шпинделе, мм
Способ охлаждения

Револьверная головка

Тип револьверной головки
Тип привода инструмента револьверной головки
Количество гнезд для инструмента, шт.
Количество приводных инструментов
Тип крепления инструмента
Диаметр хвостовика, мм
Способ охлаждения револьверной головки
Время смены инструмента ("от стружки до стружки"), сек
Частота вращения приводного инструмента ДО, об/мин
Крутящий момент В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент ПИКОВЫЙ (максимальный), Нм
Мощность В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность ПИКОВАЯ (максимальная), кВт

Револьверная головка

Базовое оснащение

Тип револьверной головкиНА ТОРЦЕ револьвера
Тип привода инструмента револьверной головкиПрямой привод (Direct Drive)
Количество гнезд для инструмента, шт.12
Количество приводных инструментов12
Тип крепления инструментаBMT
Диаметр хвостовика, мм85
Способ охлаждения револьверной головкимасляное
Время смены инструмента ("от стружки до стружки"), сек0.6
Частота вращения приводного инструмента ДО, об/мин3 000
Крутящий момент В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм47.8
Крутящий момент ПИКОВЫЙ (максимальный), Нм70
Мощность В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
Мощность ПИКОВАЯ (максимальная), кВт11

Опциональное оснащение 1

Тип револьверной головки
Тип привода инструмента револьверной головки
Количество гнезд для инструмента, шт.
Количество приводных инструментов
Тип крепления инструмента
Диаметр хвостовика, мм
Способ охлаждения револьверной головки
Время смены инструмента ("от стружки до стружки"), сек
Частота вращения приводного инструмента ДО, об/мин
Крутящий момент В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент ПИКОВЫЙ (максимальный), Нм
Мощность В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность ПИКОВАЯ (максимальная), кВт

Подача СОЖ

Емкость бака для наружной подачи СОЖ, л
Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Емкость бака для наружной подачи СОЖ, л420
Емкость бака для внутренней подачи СОЖ, л4

Опциональное оснащение 1

Емкость бака для наружной подачи СОЖ, л
Емкость бака для внутренней подачи СОЖ, л

Точность

Стандарт измерения точности позционирования

Точность

Базовое оснащение

Стандарт измерения точности позционированияНет данных

Опциональное оснащение 1

Стандарт измерения точности позционирования

Установка

Специальный фундаментТребуется
Анкерование (крепление на анкерные болты) / фиксация станкатребуется

Электроэнергия

Напряжение, В 220
Частота, Гц 60
Потребляемая мощность, кВА 70

Габариты и масса

Длина, мм 2 922
Ширина (глубина), мм 4 325
Высота, мм 3 728
Масса нетто, кг 22 000

Базовая комплектация

Безопасность при аварийном отключении электроэнергии
Тропический пакет (блок активного охлаждения для электрошкафа)
Кабина для станка (защита рабочей зоны)
Сигнальная лампа (сигнальный фонарь)
Термостабилизация СОЖ
Подача СОЖ снаружи для обмыва патрона главного шпинделя
Понижающий трансформатор
Комплект быстроизнащивающихся запасных частей
Комплект инструмента для обслуживания станка
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой

Возможные опции

Прямые измерительные системы по линейным осям X, Y, Z (оптические или магнитные линейки)
Прямые измерительные системы по круговым осям A, B, C (оптические или магнитные линейки)
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Подача СОЖ через инструмент (внутренняя подача СОЖ)
Транспортер для стружки
Пистолет СОЖ для удаления стружки
Система вытяжки испарений масла и СОЖ
