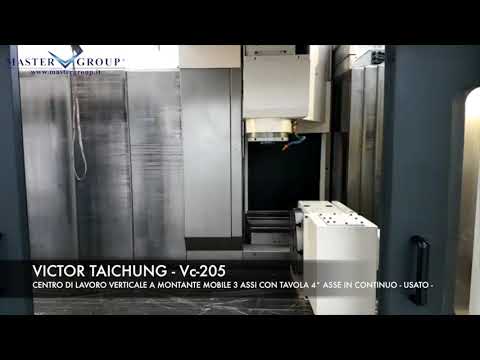

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-VC205

Вы представитель этого бренда?

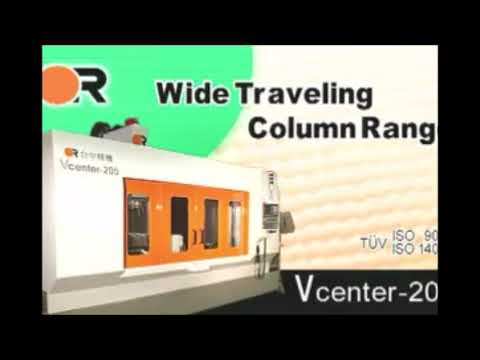

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-VC205 - Фото №1

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-VC205 - Фото №2

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-VC205 - Видео c Youtube №1

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-VC205 - Видео c Youtube №2

Вертикальный фрезерный обрабатывающий центр Victor VC-205 отличается от других центров изготовителя своей компоновкой. Данный станок предназначен для комплексной многооперационной черновой, получистовой и чистовой обработки крупногабаритных деталей из стали и сплавов, чугуна или цветных сплавов в условиях мелкосерийного производства или среднесерийной обработки деталей. Рабочий стол является единым целым со станиной станка. Перемещения по трем координатам обеспечивает вертикальная стойка. Все направляющие – линейные, а скорость перемещений составляет 30 м/мин. Базовая комплектация станка включает высокоскоростной шпиндель с прямым приводом DDS и частотой вращения 12000 об/мин.

Вы представитель этого бренда?

Доставка

Оплата

Стандартная комплектация

· Система ЧПУ Fanuc 0i-M , дисплей 10.4"

· Автоматическая система отключения питания

· Осушитель воздуха для шпинделя

· Высокоскоростной шпиндель с прямым приводом DDS (12000 об/мин)

· Система центрального разделения рабочей зоны

· Кожух, полностью закрывающий рабочую зону станка

· Трехступенчатый предупреждающий сигнал

· Дистанционный пульт управления

· Встроенная лампа освещения рабочей зоны

· Функция жесткого нарезания резьбы

· Выравнивающие блоки

· Система подачи СОЖ

· Система охлаждения (кондиционер) электрического шкафа

· Конвейер для удаления стружки

Дополнительная комплектация

· Система ЧПУ Fanuc 31i-MB, Heidenhain TNC 640

· Масляное охлаждение шпинделя

· Система обмыва рабочего стола

· Ленточный конвейер для удаления стружки с тележкой

· Высокоскоростной шпиндель (до 20000 об/мин)

· Шпиндель большей мощности

· Магазин инструментов на 32, 40 позиции

· Инструментальные системы SK-40 или CAT-40

· 2-х дверное фронтальное исполнение кожуха

· Оптические линейки

· Система контроля износа инструмента

· Система обмера детали

· Охлаждение через шпиндель

· Автоматическая дверь

· Поворотный или глобусный стол (4-я и 5-я ось обработки)

Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-VC205

Основные данные

ПроизводительVictor Taichung
МодельVcenter-VC205
Страна брендаТайвань
Страна завода-изготовителяТайвань
Область примененияАвиационная промышленность, Автомобильная промышленность, Железнодорожное машиностроение, Космическая промышленность, Металлургия, Оборонная промышленность, Пищевая промышленность, Тяжелая промышленность, Штампы и пресс-формы, Электронная промышленность и микроэлектроника
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.12 - Центры обрабатывающие, агрегатные станки и многопозиционные станки для обработки металлов

Общие технические данные

Тип конструкцииС консольным столом
Станина / Тип станиныЛитая станина
Материал станиныЧугун (литая)
Расстояние от поверхности стола до торца шпинделя (МИН), мм180
Расстояние от поверхности стола до торца шпинделя (МАКС), мм740
Расстояние от оси шпинделя до колонны, мм638

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество фрезерных шпинделей, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная длина заготовки (ДО), мм
Максимальная ширина заготовки (ДО), мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Базовое оснащение

Количество координат станка (число осей)3
Кол-во одновременно управляемых координат станка (осей)3
Количество фрезерных шпинделей, шт.1
Направляющие станкаКачения роликовые
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Перемещения по оси X (ход), мм2 050
Перемещения по оси Y (ход), мм550
Перемещения по оси Z (ход), мм560
Максимальная длина заготовки (ДО), мм2 500
Максимальная ширина заготовки (ДО), мм550
Максимальная высота заготовки (ДО), мм730
Рабочие подачи по оси Х, мм/мин20 000
Рабочие подачи по оси Y, мм/мин20 000
Рабочие подачи по оси Z, мм/мин20 000
Холостая (ускоренная) подача по оси Х, м/мин30
Холостая (ускоренная) подача по оси Y, м/мин30
Холостая (ускоренная) подача по оси Z, м/мин30

Опциональное оснащение 1

Количество координат станка (число осей)4
Кол-во одновременно управляемых координат станка (осей)4
Количество фрезерных шпинделей, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная длина заготовки (ДО), мм
Максимальная ширина заготовки (ДО), мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Опциональное оснащение 2

Количество координат станка (число осей)3+2

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Fanuc
Модель ЧПУ0i MF (Type 1)
Диагональ системы ЧПУ, дюйм10.4
Встроенная память ЧПУ, Мб2
Время обработки кадра, мс1

Опциональное оснащение 1

Система управления (ЧПУ)Fanuc
Модель ЧПУ31i B
Диагональ системы ЧПУ, дюйм10.4
Встроенная память ЧПУ, Мб2
Время обработки кадра, мс0.4

Опциональное оснащение 2

Система управления (ЧПУ)Heidenhain
Модель ЧПУTNC-640
Диагональ системы ЧПУ, дюйм15
Встроенная память ЧПУ, Мб21 000
Время обработки кадра, мс0.5

Шпиндель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя
Зажим инструмента (штревель)
Способ охлаждения

Шпиндель

Базовое оснащение

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин0
Частота вращения шпинделя ДО, об/мин12 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм47.7
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм95.4
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя40
Зажим инструмента (штревель) JIS 6339 40P
Способ охлаждениямасляное

Опциональное оснащение 1

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин12 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм95.4
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм143
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя40
Зажим инструмента (штревель) JIS 6339 40P
Способ охлаждения

Опциональное оснащение 2

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ДО, об/мин12 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм63.9
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм108.5
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт10
Мощность шпинделя ПИКОВАЯ (максимальная), кВт17
Конус шпинделяSK
Размер конуса шпинделя40
Зажим инструмента (штревель) JIS 40P
Способ охлаждения

Стол станка

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Длина рабочей поверхности стола, мм2 500
Ширина рабочей поверхности стола, мм550
Грузоподъемность стола, кг1 200

Опциональное оснащение 1

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Количество T-образных пазов стола, шт5
Размер T-образных пазов стола, мм18
Расстояние между T-образными пазами стола, мм100

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт24
Время смены инструмента ("от стружки до стружки"), сек7.2
Максимальный диаметр инструмента, мм80
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм127
Максимальная длина (вылет) инструмента, мм350
Максимальная масса одного инструмента, кг8

Опциональное оснащение 1

Автоматическая смена инструментаЕсть
Тип инструментального магазинаЦепной
Количество инструмента в устройстве АСИ, шт32
Время смены инструмента ("от стружки до стружки"), сек7.2
Максимальный диаметр инструмента, мм80
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм127
Максимальная длина (вылет) инструмента, мм350
Максимальная масса одного инструмента, кг8

Опциональное оснащение 2

Автоматическая смена инструментаЕсть
Тип инструментального магазинаЦепной
Количество инструмента в устройстве АСИ, шт40
Время смены инструмента ("от стружки до стружки"), сек7.2
Максимальный диаметр инструмента, мм80
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм127
Максимальная длина (вылет) инструмента, мм350
Максимальная масса одного инструмента, кг8

Подача СОЖ

Давление наружной подачи СОЖ, бар
Емкость бака для наружной подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Давление наружной подачи СОЖ, бар4
Емкость бака для наружной подачи СОЖ, л600

Опциональное оснащение 1

Давление наружной подачи СОЖ, бар
Емкость бака для наружной подачи СОЖ, л

Точность

Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Точность

Базовое оснащение

Точность позиционирования X, мкм5
Точность позиционирования Y, мкм5
Точность позиционирования Z мкм5
Повторяемость (точности) по линейным осям, мкм2.5

Опциональное оснащение 1

Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Установка

Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
Подвод воздухаТребуется
Давление воздуха, бар6
Потребление воздуха, л/мин100
Подвод жидкостейНЕ требуется

Электроэнергия

Кол-во фаз 3
Напряжение, В 380
Частота, Гц 50
Потребляемая мощность, кВА 40

Габариты и масса

Длина, мм 5 205
Ширина (глубина), мм 2 968
Высота, мм 3 045
Масса нетто, кг 9 840
Масса брутто, кг 10 000

Базовая комплектация

Интерфейс USB
Прямое резьбонарезание (прямое нарезание резьбы метчиком)
Выносной ручной пульт управления (маховичок)
Свободные M-функции
Тропический пакет (блок активного охлаждения для электрошкафа)
Кабина для станка (защита рабочей зоны)
Телескопическая защита направляющих и ШВП
Сигнальная лампа (сигнальный фонарь)
Освещение рабочей зоны
Подача СОЖ снаружи (дюзы)
Транспортер для стружки
Комплект выравнивающих опор (опоры и нивелировочные болты
Понижающий трансформатор
Комплект быстроизнащивающихся запасных частей
Комплект инструмента для обслуживания станка

Возможные опции

Подготовка станка к подключению поворотного или наклонно-поворотного стола
Устройство автоматической смены палет
Интерфейс Ethernet
Безопасность при аварийном отключении электроэнергии
Маслоотделитель
Крыша рабочей зоны станка
Прямые измерительные системы по линейным осям X, Y, Z (оптические или магнитные линейки)
Подача сжатого воздуха в измерительные системы
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Лазерная система для измерения инструмента
Контроль поломки инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Подача СОЖ через центр шпинделя (внутренняя подача СОЖ)
Транспортер для удаления стружки шнекового типа
Смыв стружки на стенах кабины
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Обдув воздухом через центр шпинделя
Система вытяжки испарений масла и СОЖ
Контропора + задняя бабка
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой

Сортировать по:

Показывать по:

Сортировать по:

Показывать по:

Файлы для Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-VC205

pdf

Vcenter_205

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!

Рассмотрите аналоги:
