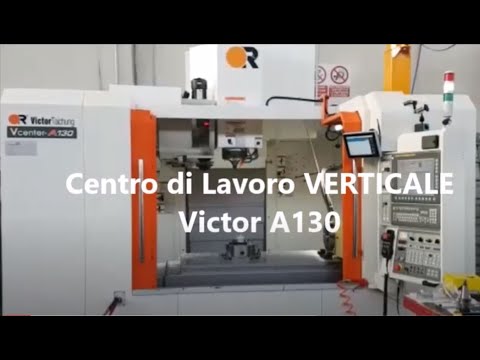

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-A130

stars

Высокая производительность станков серии Vcenter-A достигается за счет применения жесткой станины, шпинделя с прямым приводом на 12000 об/мин и линейных направляющих качения в сочетании с мощными приводами осей (ускорение до 0,6g, быстрые перемещения до 36 м/мин), что обеспечивает непревзойденную производительность.

Поделиться:
Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-A130
Основные данные
  • ПроизводительVictor Taichung
  • МодельVcenter-A130
  • Страна брендаТайвань
  • Страна завода-изготовителяТайвань
  • Область примененияАвиационная промышленность, Автомобильная промышленность, Железнодорожное машиностроение, Космическая промышленность, Металлургия, Оборонная промышленность, Общее машиностроение, Пищевая промышленность, Тяжелая промышленность, Электронная промышленность и микроэлектроника
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.12 - Центры обрабатывающие, агрегатные станки и многопозиционные станки для обработки металлов

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество фрезерных шпинделей, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальная длина заготовки (ДО), мм
  • Максимальная ширина заготовки (ДО), мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)3
  • Кол-во одновременно управляемых координат станка (осей)3
  • Количество фрезерных шпинделей, шт.1
  • Направляющие станкаКачения роликовые
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Перемещения по оси X (ход), мм1 300
  • Перемещения по оси Y (ход), мм780
  • Перемещения по оси Z (ход), мм700
  • Максимальная длина заготовки (ДО), мм1 400
  • Максимальная ширина заготовки (ДО), мм700
  • Максимальная высота заготовки (ДО), мм790
  • Рабочие подачи по оси Х, мм/мин20 000
  • Рабочие подачи по оси Y, мм/мин20 000
  • Рабочие подачи по оси Z, мм/мин20 000
  • Холостая (ускоренная) подача по оси Х, м/мин36
  • Холостая (ускоренная) подача по оси Y, м/мин36
  • Холостая (ускоренная) подача по оси Z, м/мин36


Опциональное оснащение 1
  • Количество координат станка (число осей)4
  • Кол-во одновременно управляемых координат станка (осей)4
  • Количество фрезерных шпинделей, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальная длина заготовки (ДО), мм
  • Максимальная ширина заготовки (ДО), мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


Опциональное оснащение 2
  • Количество координат станка (число осей)3+2
  • Кол-во одновременно управляемых координат станка (осей)4


Опциональное оснащение 3
  • Количество координат станка (число осей)5
  • Кол-во одновременно управляемых координат станка (осей)5


  • Тип конструкцииС подвижным столом
  • Станина / Тип станиныЛитая станина
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до торца шпинделя (МИН), мм100
  • Расстояние от поверхности стола до торца шпинделя (МАКС), мм800
  • Расстояние от оси шпинделя до колонны, мм770

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУ0i-M
  • Диагональ системы ЧПУ, дюйм10.4
  • Встроенная память ЧПУ, Мб0.512
  • Время обработки кадра, мс2


Опциональное оснащение 1
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУ32i-B
  • Диагональ системы ЧПУ, дюйм10.4
  • Встроенная память ЧПУ, Мб0.512
  • Время обработки кадра, мс2


Опциональное оснащение 2
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУ31i-B
  • Диагональ системы ЧПУ, дюйм10.4
  • Встроенная память ЧПУ, Мб1
  • Время обработки кадра, мс0.4


Опциональное оснащение 3
  • Система управления (ЧПУ)Heidenhain
  • Модель ЧПУiTNC530
  • Диагональ системы ЧПУ, дюйм15
  • Встроенная память ЧПУ, Мб2 048
  • Время обработки кадра, мс0.5

Шпиндель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Зажим инструмента (штревель)
  • Способ охлаждения

Шпиндель
-
Базовое оснащение
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин0
  • Частота вращения шпинделя ДО, об/мин12 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм47.7
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм95.4
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель) JIS B6339 P40
  • Способ охлаждениядругое


Опциональное оснащение 1
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин15 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм95.4
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм143
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель) JIS B6339 P40
  • Способ охлаждениядругое

Стол станка
-

  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Стол станка
-
Базовое оснащение
  • Длина рабочей поверхности стола, мм1 400
  • Ширина рабочей поверхности стола, мм700
  • Грузоподъемность стола, кг1 500


Опциональное оснащение 1
  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Грузоподъемность стола, кг


  • Количество T-образных пазов стола, шт7
  • Размер T-образных пазов стола, мм18
  • Расстояние между T-образными пазами стола, мм100

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт24
  • Время смены инструмента ("от стружки до стружки"), сек5.5
  • Максимальный диаметр инструмента, мм76
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
  • Максимальная длина (вылет) инструмента, мм300
  • Максимальная масса одного инструмента, кг7


Опциональное оснащение 1
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаЦепной
  • Количество инструмента в устройстве АСИ, шт40
  • Время смены инструмента ("от стружки до стружки"), сек5.5
  • Максимальный диаметр инструмента, мм76
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
  • Максимальная длина (вылет) инструмента, мм300
  • Максимальная масса одного инструмента, кг7

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар
  • Емкость бака для наружной подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар4
  • Емкость бака для наружной подачи СОЖ, л650


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар
  • Емкость бака для наружной подачи СОЖ, л

Точность
-

  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Повторяемость (точности) по линейным осям, мкм

Точность
-
Базовое оснащение
  • Точность позиционирования X, мкм5
  • Точность позиционирования Y, мкм5
  • Точность позиционирования Z мкм5
  • Повторяемость (точности) по линейным осям, мкм2.5


Опциональное оснащение 1
  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Повторяемость (точности) по линейным осям, мкм

Установка
-
  • Специальный фундаментНЕ требуется
  • Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
  • Подвод воздухаТребуется
  • Давление воздуха, бар6
  • Потребление воздуха, л/мин100
  • Подвод жидкостейНЕ требуется

Электроэнергия
-
  • Кол-во фаз 3
  • Напряжение, В 380
  • Частота, Гц 50
  • Потребляемая мощность, кВА 40

Габариты и масса
-
  • Длина, мм 4 381
  • Ширина (глубина), мм 4 303
  • Высота, мм 3 158
  • Масса нетто, кг 11 000
  • Масса брутто, кг 11 200

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
