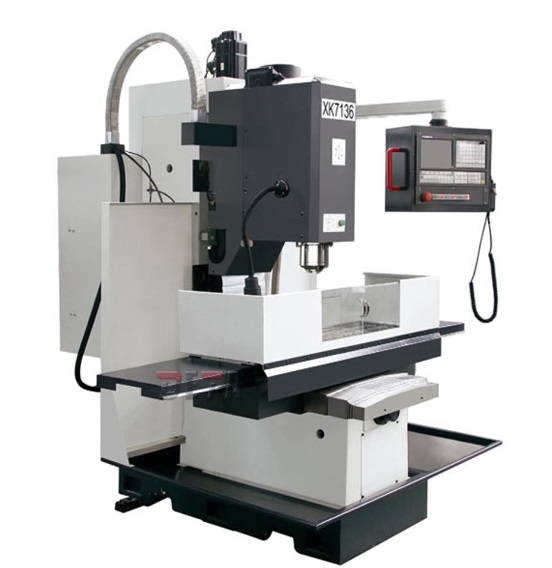

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ TENGZHOU BETA XK7136

Вы представитель этого бренда?

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ TENGZHOU BETA XK7136

Вертикально-фрезерные обрабатывающие центры компании BETA являются передовыми решениями как для крупное, так и для среднего бизнеса.

ПроизводительTENGZHOU BETA
Страна брендаКитай
Масса нетто, кг 2 000

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ TENGZHOU BETA XK7136

Основные данные

ПроизводительTENGZHOU BETA
МодельXK7136
Страна брендаКитай
Страна завода-изготовителяКитай
Область примененияАвиационная промышленность, Автомобильная промышленность, Железнодорожное машиностроение, Космическая промышленность, Оборонная промышленность, Общее машиностроение, Сельскохозяйственное машиностроение, Судостроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные

Станина / Тип станиныСварная станина
Материал станиныСталь (сварная)
Расстояние от поверхности стола до торца шпинделя (МИН), мм100
Расстояние от поверхности стола до торца шпинделя (МАКС), мм600
Расстояние от оси шпинделя до колонны, мм460

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество фрезерных шпинделей, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная длина заготовки (ДО), мм
Максимальная ширина заготовки (ДО), мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Базовое оснащение

Количество координат станка (число осей)3
Кол-во одновременно управляемых координат станка (осей)3
Количество фрезерных шпинделей, шт.1
Направляющие станкаКачения роликовые
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Перемещения по оси X (ход), мм900
Перемещения по оси Y (ход), мм360
Перемещения по оси Z (ход), мм480
Максимальная длина заготовки (ДО), мм900
Максимальная ширина заготовки (ДО), мм360
Максимальная высота заготовки (ДО), мм480
Рабочие подачи по оси Х, мм/мин2 000
Рабочие подачи по оси Y, мм/мин2 000
Рабочие подачи по оси Z, мм/мин2 000
Холостая (ускоренная) подача по оси Х, м/мин6
Холостая (ускоренная) подача по оси Y, м/мин6
Холостая (ускоренная) подача по оси Z, м/мин5

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество фрезерных шпинделей, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная длина заготовки (ДО), мм
Максимальная ширина заготовки (ДО), мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ

ЧПУ

Базовое оснащение

Система управления (ЧПУ)GSK
Модель ЧПУ980MD

Опциональное оснащение 1

Система управления (ЧПУ)
Модель ЧПУ

Шпиндель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Конус шпинделя
Размер конуса шпинделя

Шпиндель

Базовое оснащение

Тип привода шпинделяРемень
Частота вращения шпинделя ОТ, об/мин0
Частота вращения шпинделя ДО, об/мин8 000
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя 40

Опциональное оснащение 1

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Конус шпинделя
Размер конуса шпинделя

Стол станка

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Длина рабочей поверхности стола, мм1 250
Ширина рабочей поверхности стола, мм360
Грузоподъемность стола, кг300

Опциональное оснащение 1

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Количество T-образных пазов стола, шт3
Размер T-образных пазов стола, мм18
Расстояние между T-образными пазами стола, мм80

Инструментальный магазин

Автоматическая смена инструмента

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаОтсутствует

Опциональное оснащение 1

Автоматическая смена инструмента

Установка

Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкатребуется
Подвод воздухаТребуется
Давление воздуха, бар6
Подвод жидкостейНЕ требуется

Габариты и масса

Длина, мм 2 220
Ширина (глубина), мм 1 850
Высота, мм 2 350
Масса нетто, кг 2 000

Базовая комплектация

Интерфейс Ethernet
Интерфейс USB
Выносной ручной пульт управления (маховичок)
Крыша рабочей зоны станка
Кабина для станка (защита рабочей зоны)
Сигнальная лампа (сигнальный фонарь)
Освещение рабочей зоны
Комплект выравнивающих опор (опоры и нивелировочные болты
Комплект инструмента для обслуживания станка

Возможные опции

Интерфейс RS 232
Прямое резьбонарезание (прямое нарезание резьбы метчиком)
Свободные M-функции
Безопасность при аварийном отключении электроэнергии
Тропический пакет (блок активного охлаждения для электрошкафа)
Маслоотделитель
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Контроль поломки инструмента
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Термостабилизация СОЖ
Система вытяжки испарений масла и СОЖ
Понижающий трансформатор
Комплект быстроизнащивающихся запасных частей
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой
