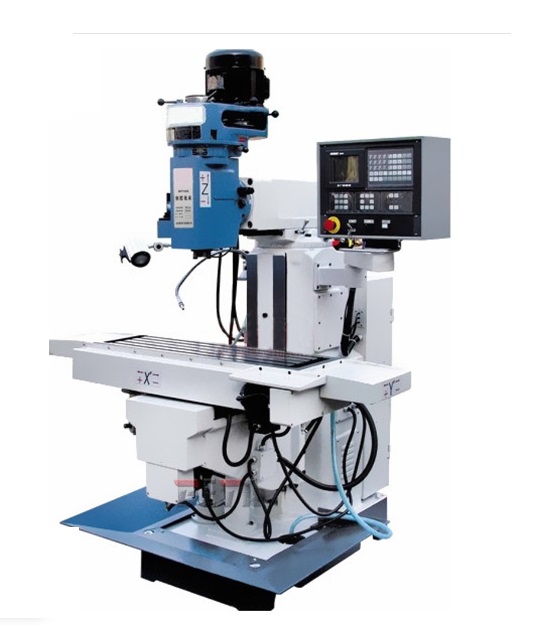

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ TENGZHOU BETA XK7130A

Вы представитель этого бренда?

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ TENGZHOU BETA XK7130A

Вертикально-фрезерные обрабатывающие центры компании BETA являются передовыми решениями как для крупное, так и для среднего бизнеса.

ПроизводительTENGZHOU BETA
Страна брендаКитай
Масса нетто, кг 1 300

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ TENGZHOU BETA XK7130A

Основные данные

ПроизводительTENGZHOU BETA
МодельXK7130A
Страна брендаКитай
Страна завода-изготовителяКитай
Область примененияАвиационная промышленность, Автомобильная промышленность, Железнодорожное машиностроение, Космическая промышленность, Оборонная промышленность, Общее машиностроение, Сельскохозяйственное машиностроение, Судостроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные

Станина / Тип станиныСварная станина
Материал станиныСталь (сварная)
Расстояние от поверхности стола до торца шпинделя (МИН), мм120
Расстояние от поверхности стола до торца шпинделя (МАКС), мм480
Расстояние от оси шпинделя до колонны, мм500

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество фрезерных шпинделей, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная длина заготовки (ДО), мм
Максимальная ширина заготовки (ДО), мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Базовое оснащение

Количество координат станка (число осей)3
Кол-во одновременно управляемых координат станка (осей)3
Количество фрезерных шпинделей, шт.1
Направляющие станкаКачения роликовые
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Перемещения по оси X (ход), мм460
Перемещения по оси Y (ход), мм210
Перемещения по оси Z (ход), мм360
Максимальная длина заготовки (ДО), мм460
Максимальная ширина заготовки (ДО), мм210
Максимальная высота заготовки (ДО), мм360
Рабочие подачи по оси Х, мм/мин2 000
Рабочие подачи по оси Y, мм/мин2 000
Рабочие подачи по оси Z, мм/мин2 000
Холостая (ускоренная) подача по оси Х, м/мин3
Холостая (ускоренная) подача по оси Y, м/мин3
Холостая (ускоренная) подача по оси Z, м/мин3

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество фрезерных шпинделей, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная длина заготовки (ДО), мм
Максимальная ширина заготовки (ДО), мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ

ЧПУ

Базовое оснащение

Система управления (ЧПУ)GSK
Модель ЧПУ980MDA

Опциональное оснащение 1

Система управления (ЧПУ)
Модель ЧПУ

Шпиндель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя

Шпиндель

Базовое оснащение

Тип привода шпинделяРемень
Частота вращения шпинделя ОТ, об/мин66
Частота вращения шпинделя ДО, об/мин4 540
Мощность шпинделя ПИКОВАЯ (максимальная), кВт2.2
Конус шпинделяISO
Размер конуса шпинделя30

Опциональное оснащение 1

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя

Стол станка

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Длина рабочей поверхности стола, мм1 000
Ширина рабочей поверхности стола, мм280
Грузоподъемность стола, кг100

Опциональное оснащение 1

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Количество T-образных пазов стола, шт3
Размер T-образных пазов стола, мм14
Расстояние между T-образными пазами стола, мм63

Инструментальный магазин

Автоматическая смена инструмента

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаОтсутствует

Опциональное оснащение 1

Автоматическая смена инструмента

Точность

Повторяемость (точности) по линейным осям, мкм

Точность

Базовое оснащение

Повторяемость (точности) по линейным осям, мкм16

Опциональное оснащение 1

Повторяемость (точности) по линейным осям, мкм

Установка

Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкатребуется
Подвод воздухаТребуется
Давление воздуха, бар6
Подвод жидкостейНЕ требуется

Габариты и масса

Длина, мм 1 540
Ширина (глубина), мм 1 340
Высота, мм 2 130
Масса нетто, кг 1 300

Базовая комплектация

Интерфейс Ethernet
Интерфейс USB
Выносной ручной пульт управления (маховичок)
Крыша рабочей зоны станка
Кабина для станка (защита рабочей зоны)
Сигнальная лампа (сигнальный фонарь)
Освещение рабочей зоны
Комплект выравнивающих опор (опоры и нивелировочные болты
Комплект инструмента для обслуживания станка

Возможные опции

Интерфейс RS 232
Прямое резьбонарезание (прямое нарезание резьбы метчиком)
Свободные M-функции
Безопасность при аварийном отключении электроэнергии
Тропический пакет (блок активного охлаждения для электрошкафа)
Маслоотделитель
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Контроль поломки инструмента
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Термостабилизация СОЖ
Система вытяжки испарений масла и СОЖ
Понижающий трансформатор
Комплект быстроизнащивающихся запасных частей
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой
