Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ СтанкоГомель BYVER500

Вы представитель этого бренда?

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ СтанкоГомель BYVER500 - Фото №1

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ СтанкоГомель BYVER500 - Фото №2

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ СтанкоГомель BYVER500 - Фото №3

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ СтанкоГомель BYVER500 - Фото №4

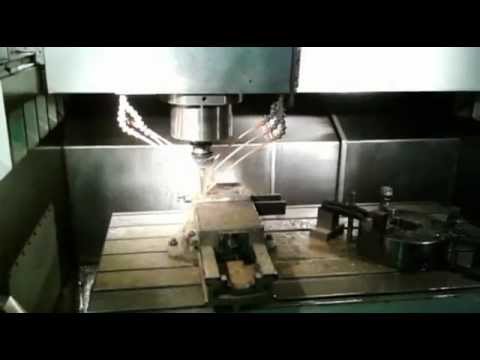

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ СтанкоГомель BYVER500 - Видео c Youtube №1

Новый ОЦ BYVER500 имеет ряд преимуществ:

компоновочное решение представляет собой подвижный трехосевой модуль шпиндельной бабки и неподвижный стол. Таким образом, динамика станка не связана с массой заготовки;
повышенную частоту вращения шпинделя, а также его статическую и динамическую жесткость с целью обеспечения высококачественной чистовой обработки изготавливаемых деталей с повышенными точностными характеристиками;
высокую точность позиционирования;
повышенную скорость быстрых (установочных) перемещений подвижных узлов станка с целью сокращения вспомогательного времени обработки деталей;
применение прогрессивных видов комплектующих изделий и материалов с улучшенными технико-экономическими параметрами позволяет снизить энергоемкость станка.

ПроизводительСтанкоГомель
Страна брендаБеларусь

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

ОЦ оснащен шпиндельной бабкой на основе двухступенчатой коробки скоростей. Возможна установка различных типов электрошпинделей по желанию заказчика.

ОЦ укомплектован роликовыми направляющими качения MRS/MRW55 SCHNEEBERGER(Швейцария), известной как лучший европейский производитель подобной продукции.

Опционально ОЦ может быть оснащен делительным устройством типа «четвертая ось» на базе токарного патрона с задним центром или планшайбы.

Первые станки были изготовлены заводом в 1934 году. За время своего существования заводом были изготовлены десятки тысяч станков различного назначения. Станки с маркой нашего завода работают во многих странах мира. В настоящее время ОАО»СтанкоГомель» (Гомельский станкостроительный завод им. С.М.Кирова) является единственным в Республике Беларусь предприятием по выпуску современных вертикальных и горизонтальных обрабатывающих центров. Наряду с выпуском станков с ЧПУ в настоящее время завод является крупнейшим производителем универсальных консольно-фрезерных станков. Эти станки завод производит с 1993 года по лицензии немецкой фирмы HECKERT Chemnitzer Werkzeugmaschinen GmbH. В ассортименте выпускаемой продукции по-прежнему долбежные станки, правильно-отрезные автоматы и специальные станки. Благодаря своим преимуществам, постоянному уровню высокого качества и надежности наши станки пользуются спросом во многих регионах мира: Западной Европе, Северной Америке, России, Прибалтике, Ближнем Востоке, Австралии и др. До 70% продукции поставляется на экспорт. Наше предприятие является самым крупным станко инструментальным объединением на территории бывшего Советского Союза. Наши станки работают на заводах Ford, Daimler-Chrysler.

Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ СтанкоГомель BYVER500

Основные данные

ПроизводительСтанкоГомель
МодельBYVER500
Страна брендаБеларусь
Страна завода-изготовителяБеларусь
Область примененияОбщее машиностроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные

Тип конструкцииВертикальный ОЦ с неподвижным столом
Станина / Тип станиныЛитая станина

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество фрезерных шпинделей, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Базовое оснащение

Количество координат станка (число осей)3+1
Кол-во одновременно управляемых координат станка (осей)3
Количество фрезерных шпинделей, шт.1
Направляющие станкаКачения роликовые
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Перемещения по оси X (ход), мм1 000
Перемещения по оси Y (ход), мм540
Перемещения по оси Z (ход), мм530
Рабочие подачи по оси Х, мм/мин20 000
Рабочие подачи по оси Y, мм/мин20 000
Рабочие подачи по оси Z, мм/мин20 000
Холостая (ускоренная) подача по оси Х, м/мин40
Холостая (ускоренная) подача по оси Y, м/мин40
Холостая (ускоренная) подача по оси Z, м/мин40

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество фрезерных шпинделей, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Siemens
Модель ЧПУSINUMERIK 802Dsl

Опциональное оснащение 1

Система управления (ЧПУ)Siemens
Модель ЧПУSINUMERIK 840Dsl

Шпиндель

Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя

Шпиндель

Базовое оснащение

Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин8 000
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм280
Мощность шпинделя ПИКОВАЯ (максимальная), кВт11
Конус шпинделяSK
Размер конуса шпинделя40

Опциональное оснащение 1

Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя

Стол станка

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Длина рабочей поверхности стола, мм1 200
Ширина рабочей поверхности стола, мм650
Грузоподъемность стола, кг1 000

Опциональное оснащение 1

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Время смены инструмента ("от стружки до стружки"), сек

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт30
Время смены инструмента ("от стружки до стружки"), сек6

Опциональное оснащение 1

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Время смены инструмента ("от стружки до стружки"), сек

Подача СОЖ

Производительность насоса наружной подачи СОЖ, л/мин
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Производительность насоса внутренней подачи СОЖ, л/мин

Подача СОЖ

Базовое оснащение

Производительность насоса наружной подачи СОЖ, л/мин30
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
Производительность насоса внутренней подачи СОЖ, л/мин16

Опциональное оснащение 1

Производительность насоса наружной подачи СОЖ, л/мин
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар40
Производительность насоса внутренней подачи СОЖ, л/мин30

Точность

Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм

Точность

Базовое оснащение

Точность позиционирования X, мкм4
Точность позиционирования Y, мкм4
Точность позиционирования Z мкм4

Опциональное оснащение 1

Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм

Базовая комплектация

Возможные опции

Сортировать по:

Показывать по:

Сортировать по:

Показывать по:

Файлы для Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ СтанкоГомель BYVER500

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
