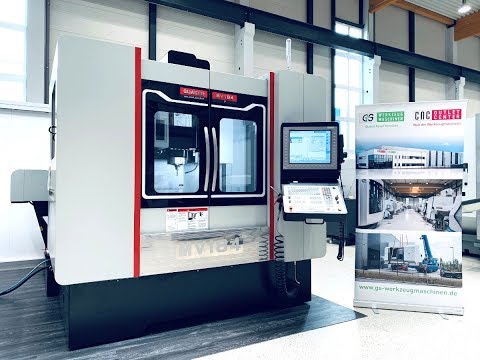

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ QUASER MV184C
Серия вертикальных обрабатывающих центров MV предлагает высокоскоростную, мощную механическую обработку и жесткую чугунную раму с большим ходом X & Y на компактной площадке.
- ПроизводительQUASER
- Страна брендаТайвань
- Максимальный диаметр инструмента, мм76
- Масса нетто, кг 7 290
- Потребляемая мощность, кВА 29
Цена:По запросу
Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ QUASER MV184C
- ПроизводительQUASER
- МодельMV184C
- Страна брендаТайвань
- Страна завода-изготовителяТайвань
- Область примененияОбщее машиностроение
- Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие
- Тип конструкцииСтанок с С-образной компоновкой
- Станина / Тип станиныПолностью литая чугунная станина
- Материал станиныЧугун (литая)
- Расстояние от поверхности стола до торца шпинделя (МИН), мм100
- Расстояние от поверхности стола до торца шпинделя (МАКС), мм710
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Количество фрезерных шпинделей, шт.
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
Базовое оснащение
- Количество координат станка (число осей)3
- Кол-во одновременно управляемых координат станка (осей)3
- Количество фрезерных шпинделей, шт.1
- Направляющие станкаКачения роликовые
- Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
- Перемещения по оси X (ход), мм1 020
- Перемещения по оси Y (ход), мм610
- Перемещения по оси Z (ход), мм610
- Холостая (ускоренная) подача по оси Х, м/мин32
- Холостая (ускоренная) подача по оси Y, м/мин32
- Холостая (ускоренная) подача по оси Z, м/мин24
Опциональное оснащение 1
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Количество фрезерных шпинделей, шт.
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
- Система управления (ЧПУ)
- Модель ЧПУ
- Диагональ системы ЧПУ, дюйм
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
Базовое оснащение
- Система управления (ЧПУ)QUASER
- Модель ЧПУmill i
- Диагональ системы ЧПУ, дюйм
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
Опциональное оснащение 1
- Система управления (ЧПУ)Siemens
- Модель ЧПУ828D
- Диагональ системы ЧПУ, дюйм
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
Опциональное оснащение 2
- Система управления (ЧПУ)Mitsubishi
- Модель ЧПУM80
- Диагональ системы ЧПУ, дюйм
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
- Тип привода шпинделя
- Частота вращения шпинделя ОТ, об/мин
- Частота вращения шпинделя ДО, об/мин
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт
- Конус шпинделя
- Размер конуса шпинделя
- Зажим инструмента (штревель)
- Способ охлаждения
Базовое оснащение
- Тип привода шпинделяРемень
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин10 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм106
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм133
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт20.9
- Конус шпинделяISO
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
Опциональное оснащение 1
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин12 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм106
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм112
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
- Конус шпинделяISO
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
Опциональное оснащение 2
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин9 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм144
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм157
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт17
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
- Конус шпинделяISO
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Грузоподъемность стола, кг
Базовое оснащение
- Длина рабочей поверхности стола, мм1 200
- Ширина рабочей поверхности стола, мм600
- Грузоподъемность стола, кг500
Опциональное оснащение 1
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Грузоподъемность стола, кг
- Количество T-образных пазов стола, шт5
- Размер T-образных пазов стола, мм18
- Расстояние между T-образными пазами стола, мм100
- Автоматическая смена инструмента
- Тип инструментального магазина
- Количество инструмента в устройстве АСИ, шт
- Время смены инструмента ("от стружки до стружки"), сек
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
- Максимальная длина (вылет) инструмента, мм
- Максимальная масса одного инструмента, кг
Базовое оснащение
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт30
- Время смены инструмента ("от стружки до стружки"), сек5.5
- Максимальный диаметр инструмента, мм76.2
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
- Максимальная длина (вылет) инструмента, мм280
- Максимальная масса одного инструмента, кг7
Опциональное оснащение 1
- Автоматическая смена инструмента
- Тип инструментального магазина
- Количество инструмента в устройстве АСИ, шт
- Время смены инструмента ("от стружки до стружки"), сек
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
- Максимальная длина (вылет) инструмента, мм
- Максимальная масса одного инструмента, кг
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
Базовое оснащение
- Давление наружной подачи СОЖ, бар3
- Производительность насоса наружной подачи СОЖ, л/мин75
- Емкость бака для наружной подачи СОЖ, л300
Опциональное оснащение 1
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
- Стандарт измерения точности позционирования
- Точность позиционирования X, мкм
- Точность позиционирования Y, мкм
- Точность позиционирования Z мкм
- Точность позиционирования по оси A, угл.сек.
- Точность позиционирования по оси B, угл.сек.
- Точность позиционирования по оси C, угл.сек.
- Повторяемость (точности) по линейным осям, мкм
Базовое оснащение
- Стандарт измерения точности позционированияISO 230-2
- Точность позиционирования X, мкм8
- Точность позиционирования Y, мкм8
- Точность позиционирования Z мкм8
- Точность позиционирования по оси A, угл.сек.
- Точность позиционирования по оси B, угл.сек.
- Точность позиционирования по оси C, угл.сек.
- Повторяемость (точности) по линейным осям, мкм4
Опциональное оснащение 1
- Стандарт измерения точности позционированияJIS B 6330-1980
- Точность позиционирования X, мкм6
- Точность позиционирования Y, мкм6
- Точность позиционирования Z мкм6
- Точность позиционирования по оси A, угл.сек.
- Точность позиционирования по оси B, угл.сек.
- Точность позиционирования по оси C, угл.сек.
- Повторяемость (точности) по линейным осям, мкм
Опциональное оснащение 2
- Стандарт измерения точности позционированияVDI/DGQ 3441
- Точность позиционирования X, мкм8
- Точность позиционирования Y, мкм8
- Точность позиционирования Z мкм8
- Точность позиционирования по оси A, угл.сек.
- Точность позиционирования по оси B, угл.сек.
- Точность позиционирования по оси C, угл.сек.
- Специальный фундаментНЕ требуется
- Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
- Подвод воздухаТребуется
- Давление воздуха, бар6
- Подвод жидкостейНЕ требуется
- Потребляемая мощность, кВА 29
- Длина, мм 2 800
- Ширина (глубина), мм 2 515
- Высота, мм 3 070
- Масса нетто, кг 7 290
ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические
характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких
обстоятельствах не является публичной офертой!
