Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Pinnacle QV209

Вы представитель этого бренда?

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Pinnacle QV209

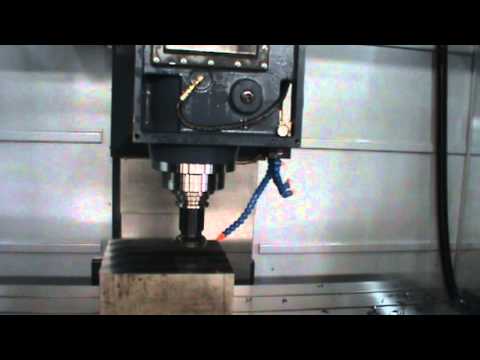

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Pinnacle QV209 - Видео c Youtube №1

Вертикальные обрабатывающие центры QV series обладают необходимыми характеристиками для сверхтяжелой обработки, превосходной стабильности и превосходной жесткости. Преимуществами данной серии является качественная конструкция, обеспечивающая максимальную надежность работы - год за годом.

ПроизводительPinnacle
Страна брендаТайвань
Максимальный диаметр инструмента, мм105, 105
Масса нетто, кг 16 000
Потребляемая мощность, кВА 40

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Pinnacle QV209

Основные данные

ПроизводительPinnacle
МодельQV209
Страна брендаТайвань
Страна завода-изготовителяТайвань
Область примененияОбщее машиностроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные

Тип конструкцииС-образная конструкция с крестовым столом
Станина / Тип станиныЖесткая литая станина
Материал станиныЧугун (литая)
Расстояние от поверхности стола до торца шпинделя (МИН), мм150
Расстояние от поверхности стола до торца шпинделя (МАКС), мм1 000

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество фрезерных шпинделей, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Базовое оснащение

Количество координат станка (число осей)3
Кол-во одновременно управляемых координат станка (осей)3
Количество фрезерных шпинделей, шт.1
Направляющие станкаСкольжения
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Перемещения по оси X (ход), мм2 000
Перемещения по оси Y (ход), мм900
Перемещения по оси Z (ход), мм850
Рабочие подачи по оси Х, мм/мин8 000
Рабочие подачи по оси Y, мм/мин8 000
Рабочие подачи по оси Z, мм/мин8 000
Холостая (ускоренная) подача по оси Х, м/мин16
Холостая (ускоренная) подача по оси Y, м/мин16
Холостая (ускоренная) подача по оси Z, м/мин12

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество фрезерных шпинделей, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ

ЧПУ

Базовое оснащение

Система управления (ЧПУ)MITSUBISHI
Модель ЧПУM80

Опциональное оснащение 1

Система управления (ЧПУ)FAGOR
Модель ЧПУ8055i Plus

Опциональное оснащение 2

Система управления (ЧПУ)SIEMENS
Модель ЧПУ828D

Опциональное оснащение 3

Система управления (ЧПУ)HEIDENHAIN
Модель ЧПУiTNC620

Опциональное оснащение 4

Система управления (ЧПУ)FANUC
Модель ЧПУ0i-MF

Шпиндель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя
Способ охлаждения

Шпиндель

Базовое оснащение

Тип привода шпинделяРемень
Частота вращения шпинделя ОТ, об/мин40
Частота вращения шпинделя ДО, об/мин6 000
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
Конус шпинделяISO
Размер конуса шпинделя50
Способ охлаждениямасляное

Опциональное оснащение 1

Тип привода шпинделяРемень
Частота вращения шпинделя ОТ, об/мин40
Частота вращения шпинделя ДО, об/мин8 000
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
Конус шпинделяISO
Размер конуса шпинделя50
Способ охлаждениямасляное

Опциональное оснащение 2

Тип привода шпинделяКоробка передач
Частота вращения шпинделя ОТ, об/мин40
Частота вращения шпинделя ДО, об/мин6 000
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
Конус шпинделяISO
Размер конуса шпинделя50
Способ охлаждениямасляное

Стол станка

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Длина рабочей поверхности стола, мм2 200
Ширина рабочей поверхности стола, мм850
Грузоподъемность стола, кг3 000

Опциональное оснащение 1

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Количество T-образных пазов стола, шт5
Размер T-образных пазов стола, мм18
Расстояние между T-образными пазами стола, мм150

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт24
Максимальный диаметр инструмента, мм105
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм127
Максимальная длина (вылет) инструмента, мм350
Максимальная масса одного инструмента, кг15

Опциональное оснащение 1

Автоматическая смена инструментаЕсть
Тип инструментального магазинаЦепной
Количество инструмента в устройстве АСИ, шт32
Максимальный диаметр инструмента, мм105
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм127
Максимальная длина (вылет) инструмента, мм350
Максимальная масса одного инструмента, кг15

Подача СОЖ

Емкость бака для наружной подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Емкость бака для наружной подачи СОЖ, л700

Опциональное оснащение 1

Емкость бака для наружной подачи СОЖ, л

Установка

Подвод воздухаТребуется
Давление воздуха, бар6

Электроэнергия

Кол-во фаз 3
Напряжение, В 220
Частота, Гц 50
Потребляемая мощность, кВА 40

Габариты и масса

Длина, мм 5 000
Ширина (глубина), мм 2 900
Высота, мм 3 200
Масса нетто, кг 16 000

Базовая комплектация

Интерфейс RS 232
Прямое резьбонарезание (прямое нарезание резьбы метчиком)
Выносной ручной пульт управления (маховичок)
Крыша рабочей зоны станка
Кабина для станка (защита рабочей зоны)
Телескопическая защита направляющих и ШВП
Сигнальная лампа (сигнальный фонарь)
Освещение рабочей зоны
Подача СОЖ снаружи (дюзы)
Смыв стружки на стенах кабины
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Обдув воздухом через центр шпинделя
Комплект выравнивающих опор (опоры и нивелировочные болты
Комплект инструмента для обслуживания станка

Возможные опции

Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Лазерная система для измерения инструмента
Контроль поломки инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Подача СОЖ через центр шпинделя (внутренняя подача СОЖ)
Транспортер для удаления стружки шнекового типа
