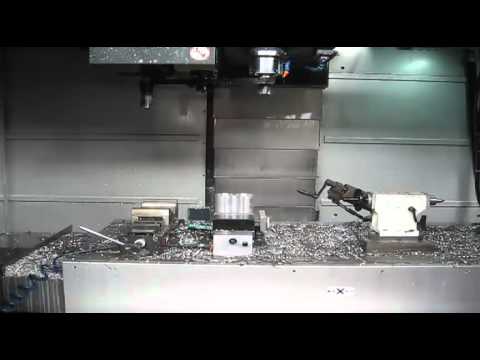

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Pinnacle QV179

stars

Вертикальные обрабатывающие центры QV series обладают необходимыми характеристиками для сверхтяжелой обработки, превосходной стабильности и превосходной жесткости. Преимуществами данной серии является качественная конструкция, обеспечивающая максимальную надежность работы - год за годом.



  • ПроизводительPinnacle
  • Страна брендаТайвань
  • Максимальный диаметр инструмента, мм90
  • Масса нетто, кг 15 000
  • Потребляемая мощность, кВА 40

Все характеристики
Цена:По запросу
Поделиться:
Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Pinnacle QV179
Основные данные
  • ПроизводительPinnacle
  • МодельQV179
  • Страна брендаТайвань
  • Страна завода-изготовителяТайвань
  • Область примененияОбщее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные
-
  • Тип конструкцииС-образная конструкция с крестовым столом
  • Станина / Тип станиныЖесткая литая станина
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до торца шпинделя (МИН), мм150
  • Расстояние от поверхности стола до торца шпинделя (МАКС), мм1 000



  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество фрезерных шпинделей, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


Базовое оснащение
  • Количество координат станка (число осей)3
  • Кол-во одновременно управляемых координат станка (осей)3
  • Количество фрезерных шпинделей, шт.1
  • Направляющие станкаСкольжения
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Перемещения по оси X (ход), мм1 700
  • Перемещения по оси Y (ход), мм900
  • Перемещения по оси Z (ход), мм850
  • Рабочие подачи по оси Х, мм/мин8 000
  • Рабочие подачи по оси Y, мм/мин8 000
  • Рабочие подачи по оси Z, мм/мин8 000
  • Холостая (ускоренная) подача по оси Х, м/мин16
  • Холостая (ускоренная) подача по оси Y, м/мин16
  • Холостая (ускоренная) подача по оси Z, м/мин12


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество фрезерных шпинделей, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)MITSUBISHI
  • Модель ЧПУM80


Опциональное оснащение 1
  • Система управления (ЧПУ)FAGOR
  • Модель ЧПУ8055i Plus


Опциональное оснащение 2
  • Система управления (ЧПУ)SIEMENS
  • Модель ЧПУ828D


Опциональное оснащение 3
  • Система управления (ЧПУ)HEIDENHAIN
  • Модель ЧПУiTNC620


Опциональное оснащение 4
  • Система управления (ЧПУ)FANUC
  • Модель ЧПУ0i-MF

Шпиндель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Способ охлаждения

Шпиндель
-
Базовое оснащение
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин40
  • Частота вращения шпинделя ДО, об/мин8 000
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Способ охлаждениямасляное


Опциональное оснащение 1
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин40
  • Частота вращения шпинделя ДО, об/мин10 000
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Способ охлаждениямасляное


Опциональное оснащение 2
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин40
  • Частота вращения шпинделя ДО, об/мин12 000
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Способ охлаждениямасляное


Опциональное оснащение 3
  • Тип привода шпинделяКоробка передач
  • Частота вращения шпинделя ОТ, об/мин40
  • Частота вращения шпинделя ДО, об/мин8 000
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Способ охлаждениямасляное

Стол станка
-

  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Стол станка
-
Базовое оснащение
  • Длина рабочей поверхности стола, мм2 000
  • Ширина рабочей поверхности стола, мм850
  • Грузоподъемность стола, кг2 500


Опциональное оснащение 1
  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Грузоподъемность стола, кг


  • Количество T-образных пазов стола, шт5
  • Размер T-образных пазов стола, мм18
  • Расстояние между T-образными пазами стола, мм150

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Максимальный диаметр инструмента, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт24
  • Максимальный диаметр инструмента, мм90
  • Максимальная длина (вылет) инструмента, мм250
  • Максимальная масса одного инструмента, кг8


Опциональное оснащение 1
  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Максимальный диаметр инструмента, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Подача СОЖ
-

  • Емкость бака для наружной подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Емкость бака для наружной подачи СОЖ, л700


Опциональное оснащение 1
  • Емкость бака для наружной подачи СОЖ, л

Установка
-
  • Подвод воздухаТребуется
  • Давление воздуха, бар6

Электроэнергия
-
  • Кол-во фаз 3
  • Напряжение, В 220
  • Частота, Гц 50
  • Потребляемая мощность, кВА 40

Габариты и масса
-
  • Длина, мм 4 450
  • Ширина (глубина), мм 2 900
  • Высота, мм 3 200
  • Масса нетто, кг 15 000

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
