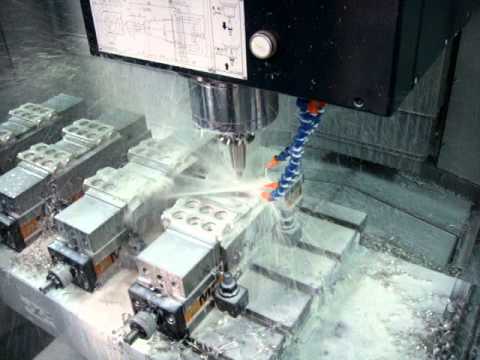

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Pinnacle LV85
В вертикальных обрабатывающих центрах Pinnacle серии LV три оси перемещаются по линейным направляющим, что минимизирует трение, обеспечивая высокую точность позиционирования и повторяемость. Эта серия подходит не только для больших производственной линии, ни и также идеально подходят для небольших заводов и механических цехов.
- ПроизводительPinnacle
- Страна брендаТайвань
- Максимальный диаметр инструмента, мм90
- Масса нетто, кг 5 500
- Потребляемая мощность, кВА 20
Цена:По запросу
Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Pinnacle LV85
- ПроизводительPinnacle
- МодельLV85
- Страна брендаТайвань
- Страна завода-изготовителяТайвань
- Область примененияОбщее машиностроение
- Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие
- Тип конструкцииС-образная конструкция с крестовым столом
- Станина / Тип станиныЖесткая литая станина
- Материал станиныЧугун (литая)
- Расстояние от поверхности стола до торца шпинделя (МИН), мм100
- Расстояние от поверхности стола до торца шпинделя (МАКС), мм660
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Количество фрезерных шпинделей, шт.
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Рабочие подачи по оси Х, мм/мин
- Рабочие подачи по оси Y, мм/мин
- Рабочие подачи по оси Z, мм/мин
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
Базовое оснащение
- Количество координат станка (число осей)3
- Кол-во одновременно управляемых координат станка (осей)3
- Количество фрезерных шпинделей, шт.1
- Направляющие станкаСкольжения
- Привод исполнительного звена станка (тип)Линейный двигатель (linear drive)
- Перемещения по оси X (ход), мм850
- Перемещения по оси Y (ход), мм560
- Перемещения по оси Z (ход), мм560
- Рабочие подачи по оси Х, мм/мин10 000
- Рабочие подачи по оси Y, мм/мин10 000
- Рабочие подачи по оси Z, мм/мин10 000
- Холостая (ускоренная) подача по оси Х, м/мин36
- Холостая (ускоренная) подача по оси Y, м/мин36
- Холостая (ускоренная) подача по оси Z, м/мин24
Опциональное оснащение 1
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Количество фрезерных шпинделей, шт.
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Рабочие подачи по оси Х, мм/мин
- Рабочие подачи по оси Y, мм/мин
- Рабочие подачи по оси Z, мм/мин
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
- Система управления (ЧПУ)
- Модель ЧПУ
Базовое оснащение
- Система управления (ЧПУ)MITSUBISHI
- Модель ЧПУM80
Опциональное оснащение 1
- Система управления (ЧПУ)MITSUBISHI
- Модель ЧПУM830
Опциональное оснащение 2
- Система управления (ЧПУ)FANUC
- Модель ЧПУ0i-MF
Опциональное оснащение 3
- Система управления (ЧПУ)FANUC
- Модель ЧПУ31i-MB
Опциональное оснащение 4
- Система управления (ЧПУ)HEIDENHAIN
- Модель ЧПУTNC620
Опциональное оснащение 5
- Система управления (ЧПУ)HEIDENHAIN
- Модель ЧПУTNC640
Опциональное оснащение 6
- Система управления (ЧПУ)SIEMENS
- Модель ЧПУ828D
Опциональное оснащение 7
- Система управления (ЧПУ)SIEMENS
- Модель ЧПУ840D
Опциональное оснащение 8
- Система управления (ЧПУ)FAGOR
- Модель ЧПУ8055i Plus
Опциональное оснащение 9
- Система управления (ЧПУ)FAGOR
- Модель ЧПУ8060FL
- Тип привода шпинделя
- Частота вращения шпинделя ОТ, об/мин
- Частота вращения шпинделя ДО, об/мин
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт
- Конус шпинделя
- Размер конуса шпинделя
- Способ охлаждения
Базовое оснащение
- Тип привода шпинделяРемень
- Частота вращения шпинделя ОТ, об/мин60
- Частота вращения шпинделя ДО, об/мин8 000
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
- Конус шпинделяISO
- Размер конуса шпинделя40
- Способ охлаждениямасляное
Опциональное оснащение 1
- Тип привода шпинделяРемень
- Частота вращения шпинделя ОТ, об/мин60
- Частота вращения шпинделя ДО, об/мин10 000
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
- Конус шпинделяISO
- Размер конуса шпинделя40
- Способ охлаждениямасляное
Опциональное оснащение 2
- Тип привода шпинделяРемень
- Частота вращения шпинделя ОТ, об/мин60
- Частота вращения шпинделя ДО, об/мин12 000
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя40
- Способ охлаждениямасляное
Опциональное оснащение 3
- Тип привода шпинделяКоробка передач
- Частота вращения шпинделя ОТ, об/мин40
- Частота вращения шпинделя ДО, об/мин8 000
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
- Конус шпинделяISO
- Размер конуса шпинделя40
- Способ охлаждениямасляное
Опциональное оснащение 4
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин10 000
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
- Конус шпинделяISO
- Размер конуса шпинделя40
- Способ охлаждениямасляное
Опциональное оснащение 5
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин12 000
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
- Конус шпинделяISO
- Размер конуса шпинделя40
- Способ охлаждениямасляное
Опциональное оснащение 6
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин15 000
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
- Конус шпинделяISO
- Размер конуса шпинделя40
- Способ охлаждениямасляное
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Грузоподъемность стола, кг
Базовое оснащение
- Длина рабочей поверхности стола, мм1 000
- Ширина рабочей поверхности стола, мм510
- Грузоподъемность стола, кг600
Опциональное оснащение 1
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Грузоподъемность стола, кг
- Количество T-образных пазов стола, шт5
- Размер T-образных пазов стола, мм18
- Расстояние между T-образными пазами стола, мм100
- Автоматическая смена инструмента
- Тип инструментального магазина
- Количество инструмента в устройстве АСИ, шт
- Максимальный диаметр инструмента, мм
- Максимальная длина (вылет) инструмента, мм
- Максимальная масса одного инструмента, кг
Базовое оснащение
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт24
- Максимальный диаметр инструмента, мм90
- Максимальная длина (вылет) инструмента, мм250
- Максимальная масса одного инструмента, кг8
Опциональное оснащение 1
- Автоматическая смена инструмента
- Тип инструментального магазина
- Количество инструмента в устройстве АСИ, шт
- Максимальный диаметр инструмента, мм
- Максимальная длина (вылет) инструмента, мм
- Максимальная масса одного инструмента, кг
- Давление наружной подачи СОЖ, бар
- Емкость бака для наружной подачи СОЖ, л
Базовое оснащение
- Давление наружной подачи СОЖ, бар20
- Емкость бака для наружной подачи СОЖ, л200
Опциональное оснащение 1
- Давление наружной подачи СОЖ, бар
- Емкость бака для наружной подачи СОЖ, л600
- Подвод воздухаТребуется
- Давление воздуха, бар6
- Напряжение, В 220
- Потребляемая мощность, кВА 20
- Длина, мм 2 600
- Ширина (глубина), мм 2 230
- Высота, мм 2 750
- Масса нетто, кг 5 500
ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические
характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких
обстоятельствах не является публичной офертой!
