Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Pinnacle LV126

Вы представитель этого бренда?

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Pinnacle LV126

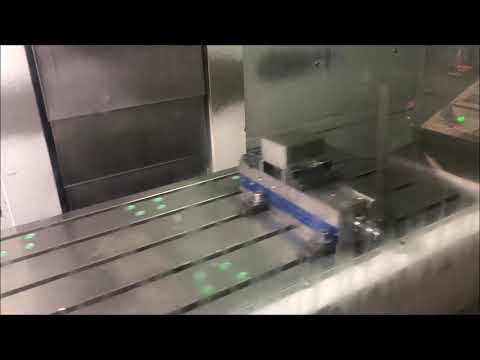

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Pinnacle LV126 - Видео c Youtube №1

В вертикальных обрабатывающих центрах Pinnacle серии LV три оси перемещаются по линейным направляющим, что минимизирует трение, обеспечивая высокую точность позиционирования и повторяемость. Эта серия подходит не только для больших производственной линии, ни и также идеально подходят для небольших заводов и механических цехов.

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Pinnacle LV126

Основные данные

ПроизводительPinnacle
МодельLV126
Страна брендаТайвань
Страна завода-изготовителяТайвань
Область примененияОбщее машиностроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные

Тип конструкцииС-образная конструкция с крестовым столом
Станина / Тип станиныЖесткая литая станина
Материал станиныЧугун (литая)
Расстояние от поверхности стола до торца шпинделя (МИН), мм120
Расстояние от поверхности стола до торца шпинделя (МАКС), мм730

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество фрезерных шпинделей, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Базовое оснащение

Количество координат станка (число осей)3
Кол-во одновременно управляемых координат станка (осей)3
Количество фрезерных шпинделей, шт.1
Направляющие станкаСкольжения
Привод исполнительного звена станка (тип)Линейный двигатель (linear drive)
Перемещения по оси X (ход), мм1 270
Перемещения по оси Y (ход), мм610
Перемещения по оси Z (ход), мм610
Рабочие подачи по оси Х, мм/мин10 000
Рабочие подачи по оси Y, мм/мин10 000
Рабочие подачи по оси Z, мм/мин10 000
Холостая (ускоренная) подача по оси Х, м/мин30
Холостая (ускоренная) подача по оси Y, м/мин30
Холостая (ускоренная) подача по оси Z, м/мин24

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество фрезерных шпинделей, шт.
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ

ЧПУ

Базовое оснащение

Система управления (ЧПУ)MITSUBISHI
Модель ЧПУM80

Опциональное оснащение 1

Система управления (ЧПУ)MITSUBISHI
Модель ЧПУM830

Опциональное оснащение 2

Система управления (ЧПУ)FANUC
Модель ЧПУ0i-MF

Опциональное оснащение 3

Система управления (ЧПУ)FANUC
Модель ЧПУ31i-MB

Опциональное оснащение 4

Система управления (ЧПУ)HEIDENHAIN
Модель ЧПУTNC620

Опциональное оснащение 5

Система управления (ЧПУ)HEIDENHAIN
Модель ЧПУTNC640

Опциональное оснащение 6

Система управления (ЧПУ)SIEMENS
Модель ЧПУ828D

Опциональное оснащение 7

Система управления (ЧПУ)SIEMENS
Модель ЧПУ840D

Опциональное оснащение 8

Система управления (ЧПУ)FAGOR
Модель ЧПУ8055i Plus

Опциональное оснащение 9

Система управления (ЧПУ)FAGOR
Модель ЧПУ8060FL

Шпиндель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя
Способ охлаждения

Шпиндель

Базовое оснащение

Тип привода шпинделяРемень
Частота вращения шпинделя ОТ, об/мин60
Частота вращения шпинделя ДО, об/мин8 000
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя50
Способ охлаждениямасляное

Опциональное оснащение 1

Тип привода шпинделяКоробка передач
Частота вращения шпинделя ОТ, об/мин40
Частота вращения шпинделя ДО, об/мин6 000
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя50
Способ охлаждениямасляное

Опциональное оснащение 2

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин10 000
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя50
Способ охлаждениямасляное

Стол станка

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Длина рабочей поверхности стола, мм1 440
Ширина рабочей поверхности стола, мм610
Грузоподъемность стола, кг850

Опциональное оснащение 1

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Количество T-образных пазов стола, шт5
Размер T-образных пазов стола, мм18
Расстояние между T-образными пазами стола, мм125

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Максимальный диаметр инструмента, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт24
Максимальный диаметр инструмента, мм105
Максимальная длина (вылет) инструмента, мм300
Максимальная масса одного инструмента, кг15

Опциональное оснащение 1

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Максимальный диаметр инструмента, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Подача СОЖ

Давление наружной подачи СОЖ, бар
Емкость бака для наружной подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Давление наружной подачи СОЖ, бар0
Емкость бака для наружной подачи СОЖ, л300

Опциональное оснащение 1

Давление наружной подачи СОЖ, бар20
Емкость бака для наружной подачи СОЖ, л600

Установка

Подвод воздухаТребуется
Давление воздуха, бар6

Электроэнергия

Напряжение, В 220
Потребляемая мощность, кВА 20

Габариты и масса

Длина, мм 3 400
Ширина (глубина), мм 2 230
Высота, мм 2 950
Масса нетто, кг 6 800

Базовая комплектация

Интерфейс RS 232
Прямое резьбонарезание (прямое нарезание резьбы метчиком)
Выносной ручной пульт управления (маховичок)
Крыша рабочей зоны станка
Кабина для станка (защита рабочей зоны)
Телескопическая защита направляющих и ШВП
Сигнальная лампа (сигнальный фонарь)
Освещение рабочей зоны
Подача СОЖ снаружи (дюзы)
Смыв стружки на стенах кабины
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Обдув воздухом через центр шпинделя
Комплект выравнивающих опор (опоры и нивелировочные болты
Комплект инструмента для обслуживания станка

Возможные опции

Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Лазерная система для измерения инструмента
Контроль поломки инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Подача СОЖ через центр шпинделя (внутренняя подача СОЖ)
Транспортер для стружки
Транспортер для удаления стружки шнекового типа
