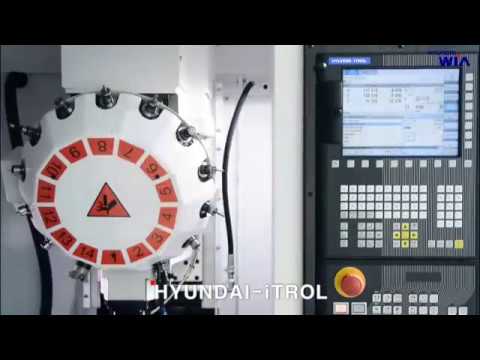

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HYUNDAI WIA i-CUT400T (iTROL)

stars

Высокоскоростной компактный обрабатывающий центр на направляющих качения Hyundai WIA i-CUT400T предназначен для легкой и очень производительной обработки деталей из легких сплавов и сталей. К отличительным особенностям данной модели относятся цифровые приводы по всем осям, быстрый ход до 56 м/мин и шпиндельный двигатель со скоростью вращения до 12000 об/мин, которые повышают динамические характеристики станка. Для обеспечения указанных параметров станок оснащен высокоточными ШВП и роликовыми направляющими на всех осях. Машина занимает площадь всего 1,6 x 2,5 м, обеспечивая при этом большую рабочую зону 650 x 400 x 480 мм. В совокупности с инструментальным магазином зонтичного типа на 12 ячеек данный станок позволяет производить комплексную высокоточную обработку деталей в единичном и серийном производстве.

Показать больше
Поделиться:
Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HYUNDAI WIA i-CUT400T (iTROL)
Основные данные
  • ПроизводительHYUNDAI WIA
  • Модельi-CUT400T (iTROL)
  • Страна брендаКорея (Южная)
  • Страна завода-изготовителяКорея (Южная)
  • Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Оборонная промышленность, Общее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальная длина заготовки (ДО), мм
  • Максимальная ширина заготовки (ДО), мм
  • Максимальная высота заготовки (ДО), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)3
  • Кол-во одновременно управляемых координат станка (осей)3
  • Направляющие станкаСкольжения
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Перемещения по оси X (ход), мм500
  • Перемещения по оси Y (ход), мм400
  • Перемещения по оси Z (ход), мм330
  • Максимальная длина заготовки (ДО), мм500
  • Максимальная ширина заготовки (ДО), мм400
  • Максимальная высота заготовки (ДО), мм480
  • Холостая (ускоренная) подача по оси Х, м/мин56
  • Холостая (ускоренная) подача по оси Y, м/мин56
  • Холостая (ускоренная) подача по оси Z, м/мин56


Опциональное оснащение 1
  • Количество координат станка (число осей)3+1
  • Кол-во одновременно управляемых координат станка (осей)3
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальная длина заготовки (ДО), мм
  • Максимальная ширина заготовки (ДО), мм
  • Максимальная высота заготовки (ДО), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


  • Тип конструкцииСтанок с С-образной компоновкой
  • Станина / Тип станиныПолностью литая чугунная станина
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до торца шпинделя (МИН), мм150
  • Расстояние от поверхности стола до торца шпинделя (МАКС), мм480
  • Расстояние от оси шпинделя до колонны, мм484

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)HYUNDAI
  • Модель ЧПУiTROL
  • Диагональ системы ЧПУ, дюйм8,4


Опциональное оснащение 1
  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм

Шпиндель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Зажим инструмента (штревель)
  • Способ охлаждения

Шпиндель
-
Базовое оснащение
  • Тип привода шпинделяПрямой (мотор-шпиндель)
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин12 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм21
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм45
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт4.1
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт14.1
  • Конус шпинделяBT BIG+
  • Размер конуса шпинделя30
  • Зажим инструмента (штревель)
  • Способ охлаждения


Опциональное оснащение 1
  • Тип привода шпинделяПрямой (мотор-шпиндель)
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин15 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм21
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм45
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт4.1
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт14.1
  • Конус шпинделяBT BIG+
  • Размер конуса шпинделя30
  • Зажим инструмента (штревель) 45"
  • Способ охлаждения

Стол станка
-

  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Стол станка
-
Базовое оснащение
  • Длина рабочей поверхности стола, мм650
  • Ширина рабочей поверхности стола, мм400
  • Грузоподъемность стола, кг300


Опциональное оснащение 1
  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Грузоподъемность стола, кг


  • Количество T-образных пазов стола, шт3
  • Размер T-образных пазов стола, мм14
  • Расстояние между T-образными пазами стола, мм125

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт14
  • Время смены инструмента ("от стружки до стружки"), сек1.8
  • Максимальный диаметр инструмента, мм80
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм80
  • Максимальная длина (вылет) инструмента, мм200
  • Максимальная масса одного инструмента, кг3


Опциональное оснащение 1
  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л200
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л200
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л

Установка
-
  • Специальный фундаментНЕ требуется
  • Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
  • Подвод воздухаТребуется
  • Давление воздуха, бар6
  • Потребление воздуха, л/мин200
  • Подвод жидкостейНЕ требуется

Электроэнергия
-
  • Напряжение, В 380
  • Частота, Гц 50
  • Потребляемая мощность, кВА 20

Габариты и масса
-
  • Длина, мм 1 665
  • Ширина (глубина), мм 2 435
  • Высота, мм 2 319
  • Масса нетто, кг 2 200

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
