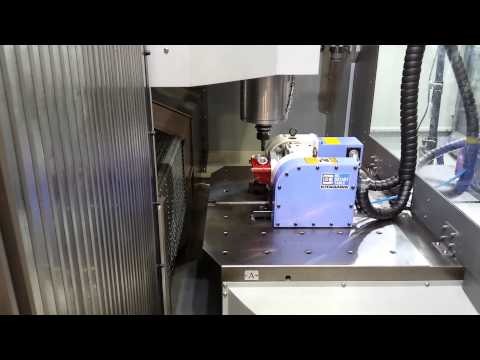

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HYUNDAI WIA F510B
Модели серии FB обладают мощными шпинделями для ведения тяжело нагруженных операций, а направляющие скользжения по всем осям обеспечивают при этом точность позиционирования.
- ПроизводительHYUNDAI WIA
- Страна брендаКорея (Южная)
- Максимальный диаметр инструмента, мм90, 90
- Масса нетто, кг 7 700
- Потребляемая мощность, кВА 24
Цена:По запросу
Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HYUNDAI WIA F510B
- ПроизводительHYUNDAI WIA
- МодельF510B
- Страна брендаКорея (Южная)
- Страна завода-изготовителяКорея (Южная)
- Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Оборонная промышленность, Общее машиностроение
- Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие
- Тип конструкцииСтанок с С-образной компоновкой
- Станина / Тип станиныПолностью литая чугунная станина
- Материал станиныЧугун (литая)
- Расстояние от поверхности стола до торца шпинделя (МИН), мм150
- Расстояние от поверхности стола до торца шпинделя (МАКС), мм785
- Расстояние от оси шпинделя до колонны, мм615
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Максимальная длина заготовки (ДО), мм
- Максимальная ширина заготовки (ДО), мм
- Максимальная высота заготовки (ДО), мм
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
Базовое оснащение
- Количество координат станка (число осей)3
- Кол-во одновременно управляемых координат станка (осей)3
- Направляющие станкаСкольжения
- Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
- Перемещения по оси X (ход), мм1 100
- Перемещения по оси Y (ход), мм510
- Перемещения по оси Z (ход), мм635
- Максимальная длина заготовки (ДО), мм1 100
- Максимальная ширина заготовки (ДО), мм510
- Максимальная высота заготовки (ДО), мм785
- Холостая (ускоренная) подача по оси Х, м/мин30
- Холостая (ускоренная) подача по оси Y, м/мин30
- Холостая (ускоренная) подача по оси Z, м/мин24
Опциональное оснащение 1
- Количество координат станка (число осей)3+1
- Кол-во одновременно управляемых координат станка (осей)3
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Максимальная длина заготовки (ДО), мм
- Максимальная ширина заготовки (ДО), мм
- Максимальная высота заготовки (ДО), мм
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
- Система управления (ЧПУ)
- Модель ЧПУ
- Диагональ системы ЧПУ, дюйм
Базовое оснащение
- Система управления (ЧПУ)Fanuc
- Модель ЧПУ32i-A
- Диагональ системы ЧПУ, дюйм8,4
Опциональное оснащение 1
- Система управления (ЧПУ)
- Модель ЧПУ
- Диагональ системы ЧПУ, дюйм
- Тип привода шпинделя
- Частота вращения шпинделя ОТ, об/мин
- Частота вращения шпинделя ДО, об/мин
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт
- Конус шпинделя
- Размер конуса шпинделя
- Зажим инструмента (штревель)
- Способ охлаждения
Базовое оснащение
- Тип привода шпинделяРемень
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин8 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм143
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм287
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлаждения
Опциональное оснащение 1
- Тип привода шпинделяКоробка передач
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин8 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм375
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм512
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлаждения
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Грузоподъемность стола, кг
Базовое оснащение
- Длина рабочей поверхности стола, мм1 200
- Ширина рабочей поверхности стола, мм500
- Грузоподъемность стола, кг800
Опциональное оснащение 1
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Грузоподъемность стола, кг
- Количество T-образных пазов стола, шт5
- Размер T-образных пазов стола, мм18
- Расстояние между T-образными пазами стола, мм100
- Автоматическая смена инструмента
- Тип инструментального магазина
- Количество инструмента в устройстве АСИ, шт
- Время смены инструмента ("от стружки до стружки"), сек
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
- Максимальная длина (вылет) инструмента, мм
- Максимальная масса одного инструмента, кг
Базовое оснащение
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт24
- Время смены инструмента ("от стружки до стружки"), сек4.8
- Максимальный диаметр инструмента, мм90
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
- Максимальная длина (вылет) инструмента, мм300
- Максимальная масса одного инструмента, кг8
Опциональное оснащение 1
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт30
- Время смены инструмента ("от стружки до стружки"), сек4.8
- Максимальный диаметр инструмента, мм90
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
- Максимальная длина (вылет) инструмента, мм300
- Максимальная масса одного инструмента, кг8
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Базовое оснащение
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л450
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Опциональное оснащение 1
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л450
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Опциональное оснащение 2
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л450
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар30
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Опциональное оснащение 3
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л450
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар70
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
- Специальный фундаментНЕ требуется
- Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
- Подвод воздухаТребуется
- Давление воздуха, бар6
- Потребление воздуха, л/мин250
- Подвод жидкостейНЕ требуется
- Напряжение, В 220
- Частота, Гц 50
- Потребляемая мощность, кВА 24
- Длина, мм 2 910
- Ширина (глубина), мм 2 690
- Высота, мм 2 815
- Масса нетто, кг 7 700
Интерфейс Ethernet
ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические
характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких
обстоятельствах не является публичной офертой!
