Нашли ошибку в технических данных? Выделите параметр и нажмите CTRL+Enter!

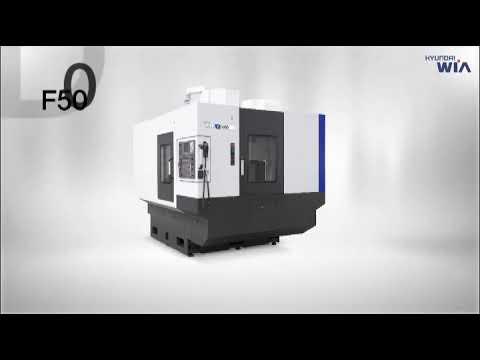

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HYUNDAI WIA F500D

stars

Модели серии FD обладают двойными столами для повышения производительности. Модель F500D оснащена подвижной колонной для увеличения производительности встроенного двойного стола. Кроме того, за счет увеличения ширины колонны и симметричной структуры колонны теплового поведения сводится к минимуму тепловое смещение и повышается точность обработки.

Показать больше
Поделиться:
Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HYUNDAI WIA F500D
Основные данные
  • ПроизводительHYUNDAI WIA
  • МодельF500D
  • Страна брендаКорея (Южная)
  • Страна завода-изготовителяКорея (Южная)
  • Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Оборонная промышленность, Общее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальная длина заготовки (ДО), мм
  • Максимальная ширина заготовки (ДО), мм
  • Максимальная высота заготовки (ДО), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)3
  • Кол-во одновременно управляемых координат станка (осей)3
  • Направляющие станкаКачения роликовые
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Перемещения по оси X (ход), мм600
  • Перемещения по оси Y (ход), мм460
  • Перемещения по оси Z (ход), мм570
  • Максимальная длина заготовки (ДО), мм600
  • Максимальная ширина заготовки (ДО), мм460
  • Максимальная высота заготовки (ДО), мм770
  • Холостая (ускоренная) подача по оси Х, м/мин40
  • Холостая (ускоренная) подача по оси Y, м/мин40
  • Холостая (ускоренная) подача по оси Z, м/мин30


Опциональное оснащение 1
  • Количество координат станка (число осей)3+1
  • Кол-во одновременно управляемых координат станка (осей)3
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальная длина заготовки (ДО), мм
  • Максимальная ширина заготовки (ДО), мм
  • Максимальная высота заготовки (ДО), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


  • Тип конструкцииСтанок с С-образной компоновкой
  • Станина / Тип станиныПолностью литая чугунная станина
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до торца шпинделя (МИН), мм200
  • Расстояние от поверхности стола до торца шпинделя (МАКС), мм770
  • Расстояние от оси шпинделя до колонны, мм500

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Simens
  • Модель ЧПУ828 D
  • Диагональ системы ЧПУ, дюйм 10,4
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс


Опциональное оснащение 1
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУ32i-A
  • Диагональ системы ЧПУ, дюйм8,4
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс

Шпиндель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Зажим инструмента (штревель)
  • Способ охлаждения

Шпиндель
-
Базовое оснащение
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин8 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм143
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм284
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждения


Опциональное оснащение 1
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин10 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм115
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм230
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждения


Опциональное оснащение 2
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин12 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм47
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм70
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт11
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждения


Опциональное оснащение 3
  • Тип привода шпинделяПрямой (мотор-шпиндель)
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин8 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм157
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм300
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт18.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт43
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждения


Опциональное оснащение 4
  • Тип привода шпинделяПрямой (мотор-шпиндель)
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин8 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм157
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм300
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт18.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт43
  • Конус шпинделяCAT
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждения

Стол станка
-

  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Стол станка
-
Базовое оснащение
  • Длина рабочей поверхности стола, мм700
  • Ширина рабочей поверхности стола, мм500
  • Грузоподъемность стола, кг235


Опциональное оснащение 1
  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Грузоподъемность стола, кг


  • Количество T-образных пазов стола, шт8
  • Размер T-образных пазов стола, мм18
  • Расстояние между T-образными пазами стола, мм100

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт24
  • Время смены инструмента ("от стружки до стружки"), сек4.3
  • Максимальный диаметр инструмента, мм90
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
  • Максимальная длина (вылет) инструмента, мм300
  • Максимальная масса одного инструмента, кг8


Опциональное оснащение 1
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт30
  • Время смены инструмента ("от стружки до стружки"), сек4.3
  • Максимальный диаметр инструмента, мм90
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
  • Максимальная длина (вылет) инструмента, мм300
  • Максимальная масса одного инструмента, кг8

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л300
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л300
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 2
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л300
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар30
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 3
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л300
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар70
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л

Установка
-
  • Специальный фундаментНЕ требуется
  • Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
  • Подвод воздухаТребуется
  • Давление воздуха, бар6
  • Потребление воздуха, л/мин400
  • Подвод жидкостейНЕ требуется

Электроэнергия
-
  • Напряжение, В 220
  • Частота, Гц 50
  • Потребляемая мощность, кВА 28

Габариты и масса
-
  • Длина, мм 2 710
  • Ширина (глубина), мм 2 930
  • Высота, мм 2 852
  • Масса нетто, кг 9 500

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
Рассмотрите аналоги:
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Dalian ZT Machinery Co., Ltd. VMC1060 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Dalian ZT Machinery Co., Ltd. VMC1060
  • Производитель:Dalian ZT Machinery Co., Ltd.
  • Модель:VMC1060
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Dalian ZT Machinery Co., Ltd. VMC850 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Dalian ZT Machinery Co., Ltd. VMC850
  • Производитель:Dalian ZT Machinery Co., Ltd.
  • Модель:VMC850
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Dalian ZT Machinery Co., Ltd. VMC650 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Dalian ZT Machinery Co., Ltd. VMC650
  • Производитель:Dalian ZT Machinery Co., Ltd.
  • Модель:VMC650
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-165 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-165
  • Производитель:Victor Taichung
  • Модель:Vcenter-165
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-145 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-145
  • Производитель:Victor Taichung
  • Модель:Vcenter-145
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-A130 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-A130
  • Производитель:Victor Taichung
  • Модель:Vcenter-A130
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-A110 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-A110
  • Производитель:Victor Taichung
  • Модель:Vcenter-A110
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-A85 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-A85
  • Производитель:Victor Taichung
  • Модель:Vcenter-A85
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-102B Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-102B
  • Производитель:Victor Taichung
  • Модель:Vcenter-102B
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-85B Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-85B
  • Производитель:Victor Taichung
  • Модель:Vcenter-85B
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-F106 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-F106
  • Производитель:Victor Taichung
  • Модель:Vcenter-F106
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-F76 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-F76
  • Производитель:Victor Taichung
  • Модель:Vcenter-F76
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-G135 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-G135
  • Производитель:Victor Taichung
  • Модель:Vcenter-G135
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-VC205 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-VC205
  • Производитель:Victor Taichung
  • Модель:Vcenter-VC205
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-P136 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-P136
  • Производитель:Victor Taichung
  • Модель:Vcenter-P136
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-P106 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Victor Taichung Vcenter-P106
  • Производитель:Victor Taichung
  • Модель:Vcenter-P106
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Oturn BOSM-DPH4026 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Oturn BOSM-DPH4026
  • Производитель:Oturn
  • Модель:BOSM-DPH4026
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Oturn BOSM-DPH2625 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Oturn BOSM-DPH2625
  • Производитель:Oturn
  • Модель:BOSM-DPH2625
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Oturn BOSM-DPH2022 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Oturn BOSM-DPH2022
  • Производитель:Oturn
  • Модель:BOSM-DPH2022
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Oturn BOSM-DPH2016 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Oturn BOSM-DPH2016
  • Производитель:Oturn
  • Модель:BOSM-DPH2016
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
