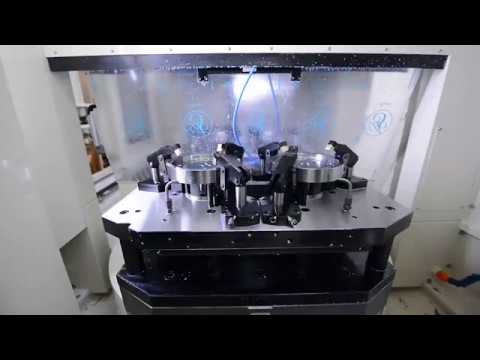

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HYUNDAI WIA F410D

stars

Модели серии FD обладают двойными столами для повышения производительности. Модель F410D оснащена подвижной колонной для увеличения производительности встроенного двойного стола. Кроме того, за счет увеличения ширины колонны и симметричной структуры колонны теплового поведения сводится к минимуму тепловое смещение и повышается точность обработки.


  • ПроизводительHYUNDAI WIA
  • Страна брендаКорея (Южная)
  • Максимальный диаметр инструмента, мм90
  • Масса нетто, кг 6 400
  • Потребляемая мощность, кВА 30

Все характеристики
Цена:По запросу
Поделиться:
Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HYUNDAI WIA F410D
Основные данные
  • ПроизводительHYUNDAI WIA
  • МодельF410D
  • Страна брендаКорея (Южная)
  • Страна завода-изготовителяКорея (Южная)
  • Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Оборонная промышленность, Общее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные
-
  • Тип конструкцииСтанок с С-образной компоновкой
  • Станина / Тип станиныПолностью литая чугунная станина
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до торца шпинделя (МИН), мм197
  • Расстояние от поверхности стола до торца шпинделя (МАКС), мм777
  • Расстояние от оси шпинделя до колонны, мм495



  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальная длина заготовки (ДО), мм
  • Максимальная ширина заготовки (ДО), мм
  • Максимальная высота заготовки (ДО), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


Базовое оснащение
  • Количество координат станка (число осей)3
  • Кол-во одновременно управляемых координат станка (осей)3
  • Направляющие станкаКачения шариковые
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Перемещения по оси X (ход), мм570
  • Перемещения по оси Y (ход), мм410
  • Перемещения по оси Z (ход), мм580
  • Максимальная длина заготовки (ДО), мм570
  • Максимальная ширина заготовки (ДО), мм410
  • Максимальная высота заготовки (ДО), мм490
  • Холостая (ускоренная) подача по оси Х, м/мин36
  • Холостая (ускоренная) подача по оси Y, м/мин36
  • Холостая (ускоренная) подача по оси Z, м/мин30


Опциональное оснащение 1
  • Количество координат станка (число осей)3+1
  • Кол-во одновременно управляемых координат станка (осей)3
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальная длина заготовки (ДО), мм
  • Максимальная ширина заготовки (ДО), мм
  • Максимальная высота заготовки (ДО), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Simens
  • Модель ЧПУ828 D
  • Диагональ системы ЧПУ, дюйм 10,4
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс


Опциональное оснащение 1
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУ32i-B
  • Диагональ системы ЧПУ, дюйм8,4
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс

Шпиндель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Зажим инструмента (штревель)
  • Способ охлаждения

Шпиндель
-
Базовое оснащение
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин10 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм95.4
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм117.7
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждения


Опциональное оснащение 1
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин10 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм126
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм189
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт22.5
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждения


Опциональное оснащение 2
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин10 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм126
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм189
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт22.5
  • Конус шпинделяCAT
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждения

Стол станка
-

  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Стол станка
-
Базовое оснащение
  • Длина рабочей поверхности стола, мм650
  • Ширина рабочей поверхности стола, мм410
  • Грузоподъемность стола, кг250


Опциональное оснащение 1
  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Грузоподъемность стола, кг


  • Количество T-образных пазов стола, шт6
  • Размер T-образных пазов стола, мм18
  • Расстояние между T-образными пазами стола, мм150

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт24
  • Время смены инструмента ("от стружки до стружки"), сек3.5
  • Максимальный диаметр инструмента, мм90
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
  • Максимальная длина (вылет) инструмента, мм300
  • Максимальная масса одного инструмента, кг8


Опциональное оснащение 1
  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л300
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л300
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 2
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л300
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар30
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 3
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л300
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар70
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л

Установка
-
  • Специальный фундаментНЕ требуется
  • Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
  • Подвод воздухаТребуется
  • Давление воздуха, бар6
  • Потребление воздуха, л/мин400
  • Подвод жидкостейНЕ требуется

Электроэнергия
-
  • Напряжение, В 220
  • Частота, Гц 50
  • Потребляемая мощность, кВА 30

Габариты и масса
-
  • Длина, мм 2 200
  • Ширина (глубина), мм 3 160
  • Высота, мм 3 015
  • Масса нетто, кг 6 400

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
Рассмотрите аналоги:
warning
В наличии
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ SLT VC1165-4A Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ SLT VC1165-4A
  • Производитель:SLT
  • Модель:VC1165-4A
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ SLT VC640 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ SLT VC640
  • Производитель:SLT
  • Модель:VC640
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ SLT VC1890 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ SLT VC1890
  • Производитель:SLT
  • Модель:VC1890
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ SLT VC1580 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ SLT VC1580
  • Производитель:SLT
  • Модель:VC1580
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
В наличии
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ SLT VC1165 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ SLT VC1165
  • Производитель:SLT
  • Модель:VC1165
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
В наличии
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ SLT VC850 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ SLT VC850
  • Производитель:SLT
  • Модель:VC850
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. VMC640 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. VMC640
  • Производитель:Shandong GSK CNC Equipment Co.
  • Модель:VMC640
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. VMC1050 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. VMC1050
  • Производитель:Shandong GSK CNC Equipment Co.
  • Модель:VMC1050
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. VMC1260 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. VMC1260
  • Производитель:Shandong GSK CNC Equipment Co.
  • Модель:VMC1260
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. VMC1690 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. VMC1690
  • Производитель:Shandong GSK CNC Equipment Co.
  • Модель:VMC1690
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. XK715 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. XK715
  • Производитель:Shandong GSK CNC Equipment Co.
  • Модель:XK715
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. XH715 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. XH715
  • Производитель:Shandong GSK CNC Equipment Co.
  • Модель:XH715
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. XK1050 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. XK1050
  • Производитель:Shandong GSK CNC Equipment Co.
  • Модель:XK1050
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. XK7125 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. XK7125
  • Производитель:Shandong GSK CNC Equipment Co.
  • Модель:XK7125
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. XH7125 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. XH7125
  • Производитель:Shandong GSK CNC Equipment Co.
  • Модель:XH7125
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. XH7132 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. XH7132
  • Производитель:Shandong GSK CNC Equipment Co.
  • Модель:XH7132
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. XH1050 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. XH1050
  • Производитель:Shandong GSK CNC Equipment Co.
  • Модель:XH1050
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. VMC1165 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. VMC1165
  • Производитель:Shandong GSK CNC Equipment Co.
  • Модель:VMC1165
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. VMC840 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. VMC840
  • Производитель:Shandong GSK CNC Equipment Co.
  • Модель:VMC840
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. VMC 1270 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Shandong GSK CNC Equipment Co. VMC 1270
  • Производитель:Shandong GSK CNC Equipment Co.
  • Модель:VMC 1270
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
