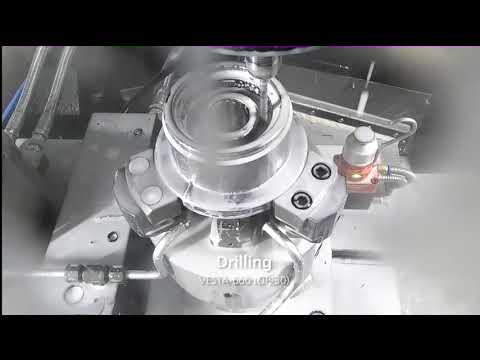

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HWACHEON VESTA-660
Обрабатывающие центры серии VESTA созданы с использованием технологических инноваций от HWACHEON. Данные высокопроизводительные станки оптимизированы для мелкосерийной обработки с легким в использовании интерфейсом для максимальной производительности. Низкая температура шпинделя обеспечивается системой охлаждения «Масляная рубашка», что обеспечивает наибольшую точность работы шпинделя и температурную стабильность. Система подачи оснащена роликовыми направляющими повышенной жесткости для обеспечения устойчивости и точного контроля при высокоскоростной обработке. Последнее, но не менее важное усовершенствование серии VESTA – система удаления стружки и система маслоотделения, которые помогают значительно сократить расходы в эксплуатации оборудования.
- ПроизводительHWACHEON
- Страна брендаКорея (Южная)
- Максимальный диаметр инструмента, мм80, 80
- Масса нетто, кг 5 000
- Потребляемая мощность, кВА 30
Цена:По запросу
Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HWACHEON VESTA-660
- ПроизводительHWACHEON
- МодельVESTA-660
- Страна брендаКорея (Южная)
- Страна завода-изготовителяКорея (Южная)
- Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Общее машиностроение, Электронная промышленность и микроэлектроника
- Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие
- Тип конструкцииСтанок с С-образной компоновкой
- Станина / Тип станиныПолностью литая чугунная станина
- Материал станиныЧугун (литая)
- Расстояние от поверхности стола до торца шпинделя (МИН), мм150
- Расстояние от поверхности стола до торца шпинделя (МАКС), мм550
- Расстояние от оси шпинделя до колонны, мм440
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Максимальная длина заготовки (ДО), мм
- Максимальная ширина заготовки (ДО), мм
- Максимальная высота заготовки (ДО), мм
- Рабочие подачи по оси Х, мм/мин
- Рабочие подачи по оси Y, мм/мин
- Рабочие подачи по оси Z, мм/мин
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
Базовое оснащение
- Количество координат станка (число осей)3
- Кол-во одновременно управляемых координат станка (осей)3
- Направляющие станкаКачения роликовые
- Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
- Перемещения по оси X (ход), мм660
- Перемещения по оси Y (ход), мм430
- Перемещения по оси Z (ход), мм400
- Максимальная длина заготовки (ДО), мм660
- Максимальная ширина заготовки (ДО), мм430
- Максимальная высота заготовки (ДО), мм550
- Рабочие подачи по оси Х, мм/мин24 000
- Рабочие подачи по оси Y, мм/мин24 000
- Рабочие подачи по оси Z, мм/мин24 000
- Холостая (ускоренная) подача по оси Х, м/мин36
- Холостая (ускоренная) подача по оси Y, м/мин36
- Холостая (ускоренная) подача по оси Z, м/мин30
Опциональное оснащение 1
- Количество координат станка (число осей)3+1
- Кол-во одновременно управляемых координат станка (осей)3
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Максимальная длина заготовки (ДО), мм
- Максимальная ширина заготовки (ДО), мм
- Максимальная высота заготовки (ДО), мм
- Рабочие подачи по оси Х, мм/мин
- Рабочие подачи по оси Y, мм/мин
- Рабочие подачи по оси Z, мм/мин
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
- Система управления (ЧПУ)
- Модель ЧПУ
- Диагональ системы ЧПУ, дюйм
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
Базовое оснащение
- Система управления (ЧПУ)Fanuc
- Модель ЧПУ0i-MD
- Диагональ системы ЧПУ, дюйм 10,4
- Встроенная память ЧПУ, Мб0.5
- Время обработки кадра, мс
Опциональное оснащение 1
- Система управления (ЧПУ)Fanuc
- Модель ЧПУ0i-MD
- Диагональ системы ЧПУ, дюйм 10,4
- Встроенная память ЧПУ, Мб256
- Время обработки кадра, мс
Опциональное оснащение 2
- Система управления (ЧПУ)Fanuc
- Модель ЧПУ0i-MD
- Диагональ системы ЧПУ, дюйм 10,4
- Встроенная память ЧПУ, Мб1 024
- Время обработки кадра, мс
- Тип привода шпинделя
- Частота вращения шпинделя ОТ, об/мин
- Частота вращения шпинделя ДО, об/мин
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт
- Конус шпинделя
- Размер конуса шпинделя
- Зажим инструмента (штревель)
- Способ охлаждения
Базовое оснащение
- Тип привода шпинделяПрямой (мотор-шпиндель)
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин10 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм33.8
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм70
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт11
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя40
- Зажим инструмента (штревель) MAS P40T-1 (45˚)
- Способ охлаждениямасляное
Опциональное оснащение 1
- Тип привода шпинделяПрямой (мотор-шпиндель)
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин10 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм50
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм95.5
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя40
- Зажим инструмента (штревель) MAS P40T-1 (45˚)
- Способ охлаждениямасляное
Опциональное оснащение 2
- Тип привода шпинделяПрямой (мотор-шпиндель)
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин10 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт
- Конус шпинделяCAT
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлаждения
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Грузоподъемность стола, кг
Базовое оснащение
- Длина рабочей поверхности стола, мм720
- Ширина рабочей поверхности стола, мм400
- Грузоподъемность стола, кг560
Опциональное оснащение 1
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Грузоподъемность стола, кг
- Количество T-образных пазов стола, шт3
- Размер T-образных пазов стола, мм18
- Расстояние между T-образными пазами стола, мм100
- Автоматическая смена инструмента
- Тип инструментального магазина
- Количество инструмента в устройстве АСИ, шт
- Время смены инструмента ("от стружки до стружки"), сек
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
- Максимальная длина (вылет) инструмента, мм
- Максимальная масса одного инструмента, кг
Базовое оснащение
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт20
- Время смены инструмента ("от стружки до стружки"), сек4
- Максимальный диаметр инструмента, мм80
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
- Максимальная длина (вылет) инструмента, мм300
- Максимальная масса одного инструмента, кг8
Опциональное оснащение 1
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт24
- Время смены инструмента ("от стружки до стружки"), сек4
- Максимальный диаметр инструмента, мм80
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
- Максимальная длина (вылет) инструмента, мм300
- Максимальная масса одного инструмента, кг8
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Базовое оснащение
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л320
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Опциональное оснащение 1
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л320
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар30
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Опциональное оснащение 2
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л320
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар70
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Опциональное оснащение 3
- Давление наружной подачи СОЖ, бар6
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л320
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
- Специальный фундаментНЕ требуется
- Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
- Подвод воздухаТребуется
- Давление воздуха, бар6
- Потребление воздуха, л/мин6.9
- Подвод жидкостейНЕ требуется
- Потребляемая мощность, кВА 30
- Длина, мм 3 130
- Ширина (глубина), мм 1 980
- Высота, мм 2 535
- Масса нетто, кг 5 000
Интерфейс Ethernet
ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические
характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких
обстоятельствах не является публичной офертой!
