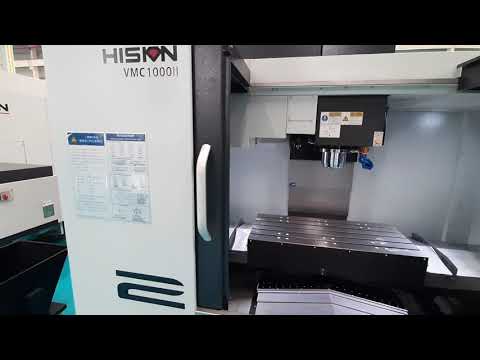

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Hision VMC1000 II

stars

Вертикальный обрабатывающий центр серии VMC II был спроектирован на базе существующих решений Haitian Precision и с использованием наших новейших технологий и мирового опыта в области металлообработки. Он может быть использован в сфере изготовления автокомпонентов, производстве пресс форм и т.п.

Поделиться:
Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Hision VMC1000 II
Основные данные
  • ПроизводительHision
  • МодельVMC1000 II
  • Страна брендаКитай
  • Страна завода-изготовителяКитай
  • Область примененияОбщее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные
-
  • Тип конструкцииС шпинделем на вертикально перемещающейся колонне и подвижным столом
  • Станина / Тип станиныЖесткая литая станина
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до торца шпинделя (МИН), мм150
  • Расстояние от поверхности стола до торца шпинделя (МАКС), мм650



  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество фрезерных шпинделей, шт.
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


Базовое оснащение
  • Количество координат станка (число осей)3
  • Кол-во одновременно управляемых координат станка (осей)3
  • Количество фрезерных шпинделей, шт.1
  • Перемещения по оси X (ход), мм1 000
  • Перемещения по оси Y (ход), мм600
  • Перемещения по оси Z (ход), мм600
  • Рабочие подачи по оси Х, мм/мин15 000
  • Рабочие подачи по оси Y, мм/мин15 000
  • Рабочие подачи по оси Z, мм/мин15 000
  • Холостая (ускоренная) подача по оси Х, м/мин36
  • Холостая (ускоренная) подача по оси Y, м/мин36
  • Холостая (ускоренная) подача по оси Z, м/мин36


Опциональное оснащение 1
  • Количество координат станка (число осей)3+1
  • Кол-во одновременно управляемых координат станка (осей)3
  • Количество фрезерных шпинделей, шт.
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Mitsubishi
  • Модель ЧПУM80B


Опциональное оснащение 1
  • Система управления (ЧПУ)Mitsubishi
  • Модель ЧПУM80A


Опциональное оснащение 2
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУ0i MF

Шпиндель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Зажим инструмента (штревель)
  • Способ охлаждения

Шпиндель
-
Базовое оснащение
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин8 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм71.6
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм105
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт11
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель) P40T-I-MAS403
  • Способ охлаждениямасляное


Опциональное оснащение 1
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин10 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм71.6
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм105
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт11
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель) P40T-I-MAS403
  • Способ охлаждениямасляное


Опциональное оснащение 2
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин12 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм71.6
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм105
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт11
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель) P40T-I-MAS403
  • Способ охлаждениямасляное

Стол станка
-

  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Стол станка
-
Базовое оснащение
  • Длина рабочей поверхности стола, мм1 200
  • Ширина рабочей поверхности стола, мм600
  • Грузоподъемность стола, кг800


Опциональное оснащение 1
  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Грузоподъемность стола, кг


  • Количество T-образных пазов стола, шт5
  • Размер T-образных пазов стола, мм18
  • Расстояние между T-образными пазами стола, мм100

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт24
  • Время смены инструмента ("от стружки до стружки"), сек2.5
  • Максимальный диаметр инструмента, мм78
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
  • Максимальная длина (вылет) инструмента, мм300
  • Максимальная масса одного инструмента, кг7


Опциональное оснащение 1
  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Подача СОЖ
-

  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар

Подача СОЖ
-
Базовое оснащение
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар2


Опциональное оснащение 1
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар6

Электроэнергия
-
  • Потребляемая мощность, кВА 25

Габариты и масса
-
  • Длина, мм 2 800
  • Ширина (глубина), мм 3 550
  • Высота, мм 2 650
  • Масса нетто, кг 6 500

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
