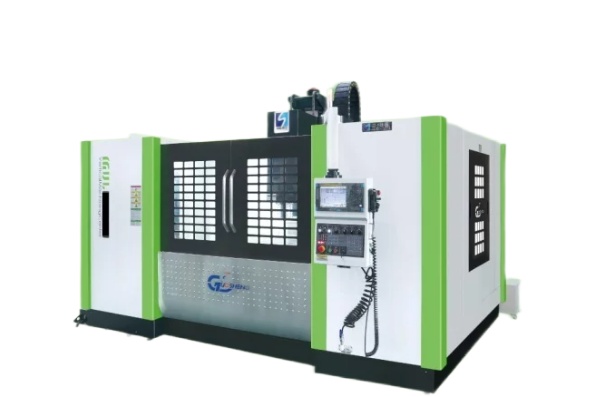

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ GUOSHENG MVL1690S

Вы представитель этого бренда?

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ GUOSHENG MVL1690S

ПроизводительGUOSHENG
Страна брендаКитай
Максимальный диаметр инструмента, мм110
Масса нетто, кг 15 000

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ GUOSHENG MVL1690S

Основные данные

ПроизводительGUOSHENG
МодельMVL1690S
Страна брендаКитай
Страна завода-изготовителяКитай

Общие технические данные

Станина / Тип станиныЖесткая сварная станина
Материал станиныСталь (сварная)
Расстояние от поверхности стола до торца шпинделя (МИН), мм150
Расстояние от поверхности стола до торца шпинделя (МАКС), мм900
Расстояние от оси шпинделя до колонны, мм980

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество фрезерных шпинделей, шт.
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная длина заготовки (ДО), мм
Максимальная ширина заготовки (ДО), мм
Максимальная высота заготовки (ДО), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Базовое оснащение

Количество координат станка (число осей)3
Кол-во одновременно управляемых координат станка (осей)3
Количество фрезерных шпинделей, шт.1
Привод исполнительного звена станка (тип)Линейный двигатель (linear drive)
Перемещения по оси X (ход), мм1 600
Перемещения по оси Y (ход), мм900
Перемещения по оси Z (ход), мм750
Максимальная длина заготовки (ДО), мм1 600
Максимальная ширина заготовки (ДО), мм900
Максимальная высота заготовки (ДО), мм750
Холостая (ускоренная) подача по оси Х, м/мин20
Холостая (ускоренная) подача по оси Y, м/мин20
Холостая (ускоренная) подача по оси Z, м/мин15

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Количество фрезерных шпинделей, шт.
Привод исполнительного звена станка (тип)Линейный двигатель (linear drive)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная длина заготовки (ДО), мм
Максимальная ширина заготовки (ДО), мм
Максимальная высота заготовки (ДО), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Опциональное оснащение 2

Привод исполнительного звена станка (тип)Другой тип

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ

ЧПУ

Базовое оснащение

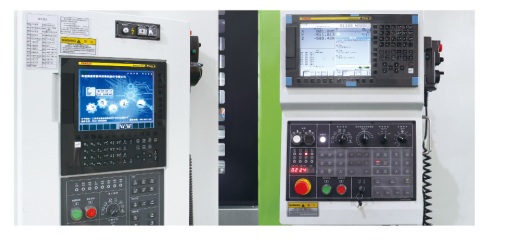

Система управления (ЧПУ)Fanuc
Модель ЧПУ0i-MF

Опциональное оснащение 1

Система управления (ЧПУ)
Модель ЧПУ

Шпиндель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя

Шпиндель

Базовое оснащение

Тип привода шпинделяРемень
Частота вращения шпинделя ОТ, об/мин0
Частота вращения шпинделя ДО, об/мин6 000
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя50

Опциональное оснащение 1

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя

Стол станка

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Длина рабочей поверхности стола, мм18 000
Ширина рабочей поверхности стола, мм900
Грузоподъемность стола, кг2 000

Опциональное оснащение 1

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

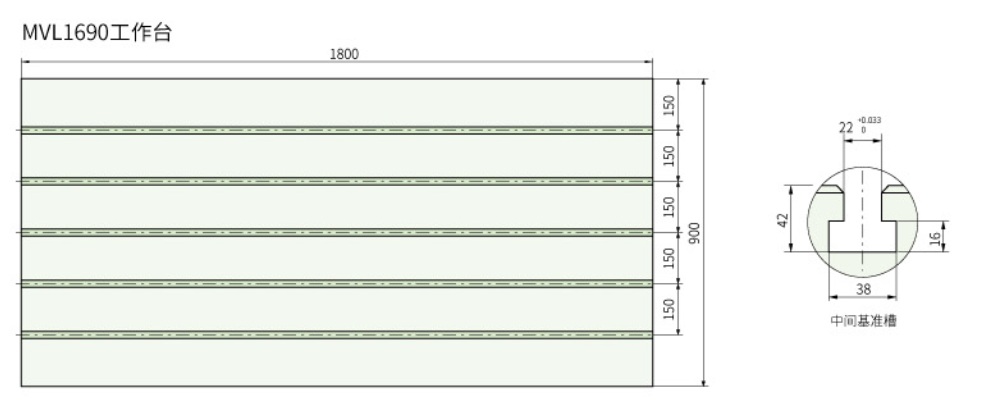

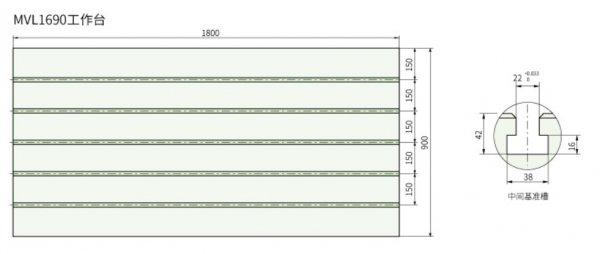

Количество T-образных пазов стола, шт5
Размер T-образных пазов стола, мм22
Расстояние между T-образными пазами стола, мм150

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть

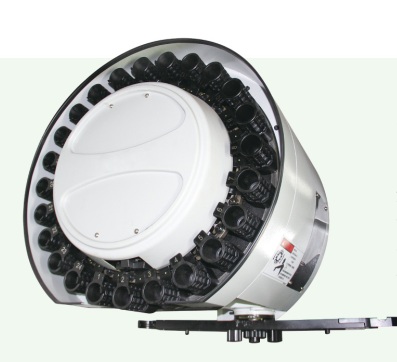

Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт24
Время смены инструмента ("от стружки до стружки"), сек3
Максимальный диаметр инструмента, мм110
Максимальная длина (вылет) инструмента, мм300
Максимальная масса одного инструмента, кг15

Опциональное оснащение 1

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Подача СОЖ

Производительность насоса наружной подачи СОЖ, л/мин

Подача СОЖ

Базовое оснащение

Производительность насоса наружной подачи СОЖ, л/мин280

Опциональное оснащение 1

Производительность насоса наружной подачи СОЖ, л/мин

Точность

Стандарт измерения точности позционирования
Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Точность

Базовое оснащение

Стандарт измерения точности позционированияVDI/DGQ 3441
Точность позиционирования X, мкм12
Точность позиционирования Y, мкм12
Точность позиционирования Z мкм12
Повторяемость (точности) по линейным осям, мкм8

Опциональное оснащение 1

Стандарт измерения точности позционирования
Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Установка

Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
Подвод воздухаТребуется
Давление воздуха, бар6
Подвод жидкостейНЕ требуется

Габариты и масса

Длина, мм 4 200
Ширина (глубина), мм 3 600
Высота, мм 3 300
Масса нетто, кг 15 000

Базовая комплектация

Интерфейс Ethernet
Интерфейс USB
Выносной ручной пульт управления (маховичок)
Крыша рабочей зоны станка
Кабина для станка (защита рабочей зоны)
Сигнальная лампа (сигнальный фонарь)
Освещение рабочей зоны
Подача СОЖ снаружи (дюзы)
Транспортер для стружки
Комплект выравнивающих опор (опоры и нивелировочные болты
Комплект инструмента для обслуживания станка

Возможные опции

Интерфейс RS 232
Прямое резьбонарезание (прямое нарезание резьбы метчиком)
Свободные M-функции
Безопасность при аварийном отключении электроэнергии
Тропический пакет (блок активного охлаждения для электрошкафа)
Маслоотделитель

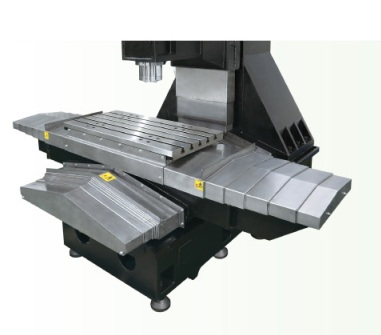

Телескопическая защита направляющих и ШВП
Прямые измерительные системы по линейным осям X, Y, Z (оптические или магнитные линейки)
Подача сжатого воздуха в измерительные системы
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Лазерная система для измерения инструмента
Контроль поломки инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Подача СОЖ через центр шпинделя (внутренняя подача СОЖ)
Транспортер для удаления стружки шнекового типа
Смыв стружки на стенах кабины
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Термостабилизация СОЖ
Обдув воздухом через центр шпинделя
Система вытяжки испарений масла и СОЖ
Переключение с подачи СОЖ на обдув воздухом
Понижающий трансформатор
Комплект быстроизнащивающихся запасных частей
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой
