Нашли ошибку в технических данных? Выделите параметр и нажмите CTRL+Enter!

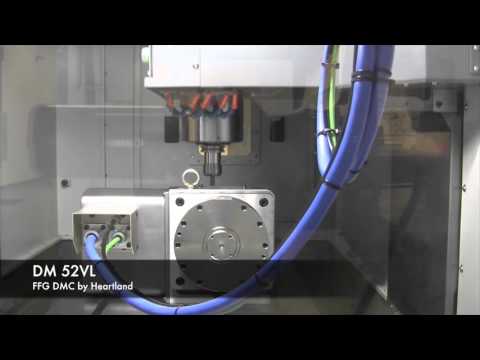

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ FFG DMC DM 52VL
Эргономичная конструкция станка обеспечивает удобство и безопасность эксплуатации. Массивная, жесткая
станина позволяет выдерживать высокие моменты разгона и торможения. Вместительный инструментальный
магазин с возможностью расширения обеспечивает быстрое время смены «инструмент-инструмент». Линейные направляющие, реализующие трение качения, обеспечивают высокие скорости перемещения, точности позиционирования, выдерживание геометрии (параллельность, перпендикулярность), что позволяет
изготавливать детали с высокими значениями точности и шероховатости.
- ПроизводительFFG DMC
- Страна брендаКорея (Южная)
- Максимальный диаметр инструмента, мм80, 80, 80
- Масса нетто, кг 5 700
- Потребляемая мощность, кВА 31
Цена:По запросу
Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ FFG DMC DM 52VL
- ПроизводительFFG DMC
- МодельDM 52VL
- Страна брендаКорея (Южная)
- Страна завода-изготовителяКорея (Южная)
- Область примененияОбщее машиностроение
- Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие
- Тип конструкцииСтанок с С-образной компоновкой
- Станина / Тип станиныПолностью литая чугунная станина
- Материал станиныЧугун (литая)
- Расстояние от поверхности стола до торца шпинделя (МИН), мм150
- Расстояние от поверхности стола до торца шпинделя (МАКС), мм660
- Расстояние от оси шпинделя до колонны, мм525
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Максимальная длина заготовки (ДО), мм
- Максимальная ширина заготовки (ДО), мм
- Максимальная высота заготовки (ДО), мм
- Рабочие подачи по оси Х, мм/мин
- Рабочие подачи по оси Y, мм/мин
- Рабочие подачи по оси Z, мм/мин
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
Базовое оснащение
- Количество координат станка (число осей)3
- Кол-во одновременно управляемых координат станка (осей)
- Направляющие станкаКачения шариковые
- Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
- Перемещения по оси X (ход), мм1 020
- Перемещения по оси Y (ход), мм520
- Перемещения по оси Z (ход), мм510
- Максимальная длина заготовки (ДО), мм1 020
- Максимальная ширина заготовки (ДО), мм520
- Максимальная высота заготовки (ДО), мм660
- Рабочие подачи по оси Х, мм/мин15 000
- Рабочие подачи по оси Y, мм/мин15 000
- Рабочие подачи по оси Z, мм/мин15 000
- Холостая (ускоренная) подача по оси Х, м/мин36
- Холостая (ускоренная) подача по оси Y, м/мин36
- Холостая (ускоренная) подача по оси Z, м/мин30
Опциональное оснащение 1
- Количество координат станка (число осей)3+1
- Кол-во одновременно управляемых координат станка (осей)3
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Максимальная длина заготовки (ДО), мм
- Максимальная ширина заготовки (ДО), мм
- Максимальная высота заготовки (ДО), мм
- Рабочие подачи по оси Х, мм/мин
- Рабочие подачи по оси Y, мм/мин
- Рабочие подачи по оси Z, мм/мин
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
Опциональное оснащение 2
- Количество координат станка (число осей)3+2
- Кол-во одновременно управляемых координат станка (осей)3
- Система управления (ЧПУ)
- Модель ЧПУ
- Диагональ системы ЧПУ, дюйм
Базовое оснащение
- Система управления (ЧПУ)Fanuc
- Модель ЧПУ0i-MD
- Диагональ системы ЧПУ, дюйм8,4
Опциональное оснащение 1
- Система управления (ЧПУ)
- Модель ЧПУ
- Диагональ системы ЧПУ, дюйм
- Тип привода шпинделя
- Частота вращения шпинделя ОТ, об/мин
- Частота вращения шпинделя ДО, об/мин
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт
- Конус шпинделя
- Размер конуса шпинделя
- Зажим инструмента (штревель)
- Способ охлаждения
Базовое оснащение
- Тип привода шпинделяРемень
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин8 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм70
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт11
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя40
- Зажим инструмента (штревель) PS 806
- Способ охлаждения
Опциональное оснащение 1
- Тип привода шпинделяРемень
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин12 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм106
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя40
- Зажим инструмента (штревель) PS 806
- Способ охлаждениямасляное
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Грузоподъемность стола, кг
Базовое оснащение
- Длина рабочей поверхности стола, мм1 100
- Ширина рабочей поверхности стола, мм520
- Грузоподъемность стола, кг700
Опциональное оснащение 1
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Грузоподъемность стола, кг
- Автоматическая смена инструмента
- Тип инструментального магазина
- Количество инструмента в устройстве АСИ, шт
- Время смены инструмента ("от стружки до стружки"), сек
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
- Максимальная длина (вылет) инструмента, мм
- Максимальная масса одного инструмента, кг
Базовое оснащение
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт24
- Время смены инструмента ("от стружки до стружки"), сек3.9
- Максимальный диаметр инструмента, мм80
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
- Максимальная длина (вылет) инструмента, мм300
- Максимальная масса одного инструмента, кг7
Опциональное оснащение 1
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт30
- Время смены инструмента ("от стружки до стружки"), сек3.9
- Максимальный диаметр инструмента, мм80
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
- Максимальная длина (вылет) инструмента, мм300
- Максимальная масса одного инструмента, кг7
Опциональное оснащение 2
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт40
- Время смены инструмента ("от стружки до стружки"), сек3.9
- Максимальный диаметр инструмента, мм80
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
- Максимальная длина (вылет) инструмента, мм300
- Максимальная масса одного инструмента, кг7
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Базовое оснащение
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л400
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Опциональное оснащение 1
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л400
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Опциональное оснащение 2
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л400
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар70
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
- Специальный фундаментНЕ требуется
- Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
- Подвод воздухаТребуется
- Давление воздуха, бар6
- Подвод жидкостейНЕ требуется
- Напряжение, В 400
- Частота, Гц 50
- Потребляемая мощность, кВА 31
- Длина, мм 2 600
- Ширина (глубина), мм 2 075
- Высота, мм 2 545
- Масса нетто, кг 5 700
ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические
характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких
обстоятельствах не является публичной офертой!
