Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ FFG DMC DM 43VC

Вы представитель этого бренда?

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ FFG DMC DM 43VC - Фото №1

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ FFG DMC DM 43VC - Фото №2

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ FFG DMC DM 43VC - Фото №3

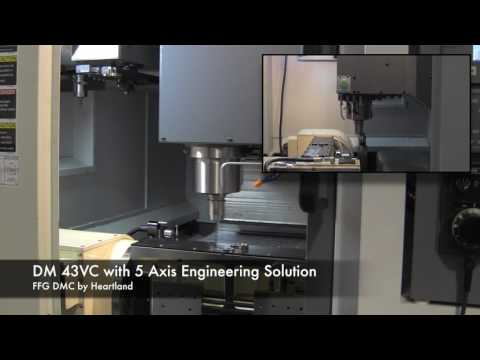

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ FFG DMC DM 43VC - Видео c Youtube №1

Компоновочная схема вертикального фрезерного станка серии DM VC с подвижной колонной и неподвижным столом позволяет полностью разгрузить все подвижные элементы станка от веса детали. Это гарантирует стабильно высокие показатели точности при любых видах обработки. А использование линейных направляющих позволяет эффективно сочетать высокие скорости перемещения рабочих органов с высокой жесткостью конструкции.

ПроизводительFFG DMC
Страна брендаКорея (Южная)
Максимальный диаметр инструмента, мм80, 80, 80
Масса нетто, кг 6 500
Потребляемая мощность, кВА 37

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ FFG DMC DM 43VC

Основные данные

ПроизводительFFG DMC
МодельDM 43VC
Страна брендаКорея (Южная)
Страна завода-изготовителяКорея (Южная)
Область примененияОбщее машиностроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные

Тип конструкцииСтанок с неподвижным столом
Станина / Тип станиныПолностью литая чугунная станина
Материал станиныЧугун (литая)
Расстояние от поверхности стола до торца шпинделя (МИН), мм200
Расстояние от поверхности стола до торца шпинделя (МАКС), мм770
Расстояние от оси шпинделя до колонны, мм505

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная длина заготовки (ДО), мм
Максимальная ширина заготовки (ДО), мм
Максимальная высота заготовки (ДО), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Базовое оснащение

Количество координат станка (число осей)3
Кол-во одновременно управляемых координат станка (осей)
Направляющие станкаКачения шариковые
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Перемещения по оси X (ход), мм600
Перемещения по оси Y (ход), мм430
Перемещения по оси Z (ход), мм570
Максимальная длина заготовки (ДО), мм600
Максимальная ширина заготовки (ДО), мм430
Максимальная высота заготовки (ДО), мм770
Холостая (ускоренная) подача по оси Х, м/мин48
Холостая (ускоренная) подача по оси Y, м/мин48
Холостая (ускоренная) подача по оси Z, м/мин48

Опциональное оснащение 1

Количество координат станка (число осей)3+1
Кол-во одновременно управляемых координат станка (осей)3
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная длина заготовки (ДО), мм
Максимальная ширина заготовки (ДО), мм
Максимальная высота заготовки (ДО), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Опциональное оснащение 2

Количество координат станка (число осей)3+2
Кол-во одновременно управляемых координат станка (осей)3

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Fanuc
Модель ЧПУ0i-MD
Диагональ системы ЧПУ, дюйм 10,4

Опциональное оснащение 1

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм

Шпиндель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя
Зажим инструмента (штревель)
Способ охлаждения

Шпиндель

Базовое оснащение

Тип привода шпинделяРемень
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин8 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя40
Зажим инструмента (штревель) PS 806
Способ охлаждения

Опциональное оснащение 1

Тип привода шпинделяРемень
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин12 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя40
Зажим инструмента (штревель) PS 806
Способ охлаждениямасляное

Стол станка

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Длина рабочей поверхности стола, мм920
Ширина рабочей поверхности стола, мм420
Грузоподъемность стола, кг1 000

Опциональное оснащение 1

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт24
Время смены инструмента ("от стружки до стружки"), сек3.9
Максимальный диаметр инструмента, мм80
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
Максимальная длина (вылет) инструмента, мм300
Максимальная масса одного инструмента, кг7

Опциональное оснащение 1

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт30
Время смены инструмента ("от стружки до стружки"), сек3.9
Максимальный диаметр инструмента, мм80
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
Максимальная длина (вылет) инструмента, мм300
Максимальная масса одного инструмента, кг7

Опциональное оснащение 2

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт40
Время смены инструмента ("от стружки до стружки"), сек3.9
Максимальный диаметр инструмента, мм80
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
Максимальная длина (вылет) инструмента, мм300
Максимальная масса одного инструмента, кг7

Подача СОЖ

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Опциональное оснащение 1

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Опциональное оснащение 2

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар70
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Установка

Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
Подвод воздухаТребуется
Давление воздуха, бар6
Подвод жидкостейНЕ требуется

Электроэнергия

Напряжение, В 400
Частота, Гц 50
Потребляемая мощность, кВА 37

Габариты и масса

Длина, мм 2 375
Ширина (глубина), мм 2 800
Высота, мм 2 730
Масса нетто, кг 6 500

Базовая комплектация

Устройство автоматической смены палет
Интерфейс Ethernet
Интерфейс USB
Выносной ручной пульт управления (маховичок)
Кабина для станка (защита рабочей зоны)
Сигнальная лампа (сигнальный фонарь)
Подача СОЖ снаружи (дюзы)
Транспортер для стружки
Понижающий трансформатор
Комплект инструмента для обслуживания станка

Возможные опции

Подготовка станка к подключению поворотного или наклонно-поворотного стола
Свободные M-функции
Безопасность при аварийном отключении электроэнергии
Тропический пакет (блок активного охлаждения для электрошкафа)
Маслоотделитель
Крыша рабочей зоны станка
Прямые измерительные системы по линейным осям X, Y, Z (оптические или магнитные линейки)
Подача сжатого воздуха в измерительные системы
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Лазерная система для измерения инструмента
Контроль поломки инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Подача СОЖ через центр шпинделя (внутренняя подача СОЖ)
Смыв стружки на стенах кабины
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Термостабилизация СОЖ
Обдув воздухом через центр шпинделя
Система вытяжки испарений масла и СОЖ
Переключение с подачи СОЖ на обдув воздухом
Контропора + задняя бабка
Комплект быстроизнащивающихся запасных частей
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой
