Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Doosan DNM 400 HS

Вы представитель этого бренда?

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Doosan DNM 400 HS - Фото №1

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Doosan DNM 400 HS - Фото №2

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Doosan DNM 400 HS - Фото №3

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Doosan DNM 400 HS - Видео c Youtube №1

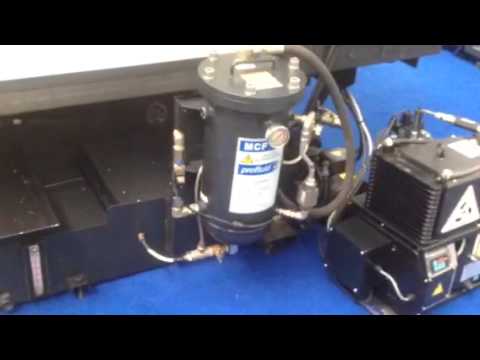

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Doosan DNM 400 HS - Видео c Youtube №2

Высокоскоростные обрабатывающие центры серии DNM компактны и надёжны, сочетают повышенную жесткость и оптимизацию функций, обеспечивают качество мирового уровня при оптимальной цене. Обеспечение высокий производительности – главный принцип этой серии, которая была разработана с учётом потребностей пользователей.

ПроизводительDoosan
Страна брендаКорея (Южная)
Максимальный диаметр инструмента, мм80, 76
Масса нетто, кг 5 000
Потребляемая мощность, кВА 45.7

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Doosan DNM 400 HS

Основные данные

ПроизводительDoosan
МодельDNM 400 HS
Страна брендаКорея (Южная)
Страна завода-изготовителяКорея (Южная)
Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Общее машиностроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные

Тип конструкцииСтанок с С-образной компоновкой
Станина / Тип станиныПолностью литая чугунная станина
Материал станиныЧугун (литая)
Расстояние от поверхности стола до торца шпинделя (МИН), мм150
Расстояние от поверхности стола до торца шпинделя (МАКС), мм660

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Базовое оснащение

Количество координат станка (число осей)3
Кол-во одновременно управляемых координат станка (осей)3
Направляющие станкаКачения роликовые
Привод исполнительного звена станка (тип)Линейный двигатель (linear drive)
Перемещения по оси X (ход), мм762
Перемещения по оси Y (ход), мм435
Перемещения по оси Z (ход), мм510
Максимальная высота заготовки (ДО), мм590
Рабочие подачи по оси Х, мм/мин24 000
Рабочие подачи по оси Y, мм/мин24 000
Рабочие подачи по оси Z, мм/мин24 000
Холостая (ускоренная) подача по оси Х, м/мин48
Холостая (ускоренная) подача по оси Y, м/мин48
Холостая (ускоренная) подача по оси Z, м/мин48

Опциональное оснащение 1

Количество координат станка (число осей)3+1
Кол-во одновременно управляемых координат станка (осей)3
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Опциональное оснащение 2

Количество координат станка (число осей)4+1
Кол-во одновременно управляемых координат станка (осей)3

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

ЧПУ

Базовое оснащение

Система управления (ЧПУ)DOOSAN-FANUC
Модель ЧПУi Series
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

Опциональное оснащение 1

Система управления (ЧПУ)Fanuc
Модель ЧПУ32i
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

Шпиндель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя
Зажим инструмента (штревель)
Способ охлаждения

Шпиндель

Базовое оснащение

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин15 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм167
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт18.5
Мощность шпинделя ПИКОВАЯ (максимальная), кВт22
Конус шпинделяISO
Размер конуса шпинделя40
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 1

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин12 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм117
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
Конус шпинделяISO
Размер конуса шпинделя40
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 2

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин20 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм60
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
Конус шпинделяISO
Размер конуса шпинделя40
Зажим инструмента (штревель)
Способ охлаждения

Стол станка

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Длина рабочей поверхности стола, мм920
Ширина рабочей поверхности стола, мм435
Грузоподъемность стола, кг600

Опциональное оснащение 1

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Количество T-образных пазов стола, шт4
Размер T-образных пазов стола, мм18
Расстояние между T-образными пазами стола, мм125

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт30
Время смены инструмента ("от стружки до стружки"), сек4
Максимальный диаметр инструмента, мм80
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
Максимальная длина (вылет) инструмента, мм300
Максимальная масса одного инструмента, кг8

Опциональное оснащение 1

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт40
Время смены инструмента ("от стружки до стружки"), сек4
Максимальный диаметр инструмента, мм76
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
Максимальная длина (вылет) инструмента, мм300
Максимальная масса одного инструмента, кг8

Подача СОЖ

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Давление наружной подачи СОЖ, бар17
Производительность насоса наружной подачи СОЖ, л/мин40
Емкость бака для наружной подачи СОЖ, л300
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Опциональное оснащение 1

Давление наружной подачи СОЖ, бар17
Производительность насоса наружной подачи СОЖ, л/мин40
Емкость бака для наружной подачи СОЖ, л300
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
Производительность насоса внутренней подачи СОЖ, л/мин50
Емкость бака для внутренней подачи СОЖ, л

Опциональное оснащение 2

Давление наружной подачи СОЖ, бар17
Производительность насоса наружной подачи СОЖ, л/мин40
Емкость бака для наружной подачи СОЖ, л300
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар70
Производительность насоса внутренней подачи СОЖ, л/мин25
Емкость бака для внутренней подачи СОЖ, л

Точность

Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Точность

Базовое оснащение

Точность позиционирования X, мкм10
Точность позиционирования Y, мкм10
Точность позиционирования Z мкм10
Повторяемость (точности) по линейным осям, мкм4

Опциональное оснащение 1

Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Установка

Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
Подвод воздухаТребуется
Давление воздуха, бар5.4
Потребление воздуха, л/мин300
Подвод жидкостейНЕ требуется

Электроэнергия

Кол-во фаз 3
Напряжение, В 220
Частота, Гц 60
Потребляемая мощность, кВА 45.7

Габариты и масса

Длина, мм 2 282
Ширина (глубина), мм 2 615
Высота, мм 2 703
Масса нетто, кг 5 000

Базовая комплектация

Прямое резьбонарезание (прямое нарезание резьбы метчиком)
Кабина для станка (защита рабочей зоны)
Освещение рабочей зоны
Лазерная система для измерения инструмента
Подача СОЖ снаружи (дюзы)
Комплект выравнивающих опор (опоры и нивелировочные болты
Комплект инструмента для обслуживания станка

Возможные опции

Подготовка станка к подключению поворотного или наклонно-поворотного стола
Устройство автоматической смены палет
Интерфейс Ethernet
Интерфейс USB
Интерфейс RS 232
Выносной ручной пульт управления (маховичок)
Свободные M-функции
Безопасность при аварийном отключении электроэнергии
Тропический пакет (блок активного охлаждения для электрошкафа)
Маслоотделитель
Крыша рабочей зоны станка
Телескопическая защита направляющих и ШВП
Сигнальная лампа (сигнальный фонарь)
Прямые измерительные системы по линейным осям X, Y, Z (оптические или магнитные линейки)
Подача сжатого воздуха в измерительные системы
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Контроль поломки инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Подача СОЖ через центр шпинделя (внутренняя подача СОЖ)
Транспортер для стружки
Транспортер для удаления стружки шнекового типа
Смыв стружки на стенах кабины
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Термостабилизация СОЖ
Обдув воздухом через центр шпинделя
Система вытяжки испарений масла и СОЖ
Переключение с подачи СОЖ на обдув воздухом
Контропора + задняя бабка
Понижающий трансформатор
Комплект быстроизнащивающихся запасных частей
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой

Сортировать по:

Показывать по:

Сортировать по:

Показывать по:

Файлы для Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Doosan DNM 400 HS

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!

Рассмотрите аналоги:
