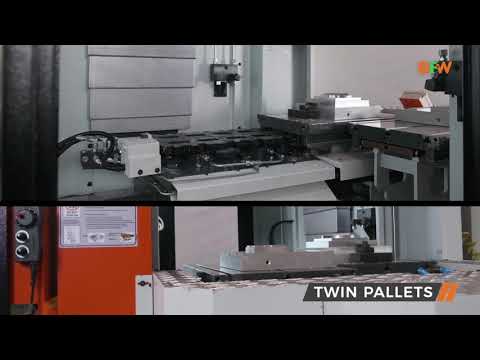

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW XTRON 544+

stars

Серия Xtron + была разработана для обеспечения высоких показателей производительности с превосходной точностью и эргономичными функциями. Высокоскоростной шпиндель обеспечивает непревзойденную скорость, высокую подачу и высочайшую точность для самых сложных изделий.


  • ПроизводительBFW
  • Страна брендаИндия
  • Максимальный диаметр инструмента, мм75
  • Масса нетто, кг 4 000

Все характеристики
Цена:По запросу
Поделиться:
Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW XTRON 544+
Основные данные
  • ПроизводительBFW
  • МодельXTRON 544+
  • Страна брендаИндия
  • Страна завода-изготовителяИндия
  • Область примененияАвиационная промышленность, Автомобильная промышленность, Железнодорожное машиностроение, Космическая промышленность, Оборонная промышленность, Общее машиностроение, Сельскохозяйственное машиностроение, Судостроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные
-
  • Станина / Тип станиныЖесткая литая станина
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до торца шпинделя (МИН), мм150
  • Расстояние от поверхности стола до торца шпинделя (МАКС), мм550
  • Расстояние от оси шпинделя до колонны, мм750



  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество фрезерных шпинделей, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальная длина заготовки (ДО), мм
  • Максимальная ширина заготовки (ДО), мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


Базовое оснащение
  • Количество координат станка (число осей)3
  • Кол-во одновременно управляемых координат станка (осей)3
  • Количество фрезерных шпинделей, шт.1
  • Направляющие станкаКачения роликовые
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Перемещения по оси X (ход), мм500
  • Перемещения по оси Y (ход), мм400
  • Перемещения по оси Z (ход), мм400
  • Максимальная длина заготовки (ДО), мм500
  • Максимальная ширина заготовки (ДО), мм400
  • Максимальная высота заготовки (ДО), мм400
  • Рабочие подачи по оси Х, мм/мин10 000
  • Рабочие подачи по оси Y, мм/мин10 000
  • Рабочие подачи по оси Z, мм/мин10 000
  • Холостая (ускоренная) подача по оси Х, м/мин48
  • Холостая (ускоренная) подача по оси Y, м/мин48
  • Холостая (ускоренная) подача по оси Z, м/мин48


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Количество фрезерных шпинделей, шт.
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальная длина заготовки (ДО), мм
  • Максимальная ширина заготовки (ДО), мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Mitsubishi
  • Модель ЧПУM80
  • Диагональ системы ЧПУ, дюйм10,4
  • Встроенная память ЧПУ, Мб2


Опциональное оснащение 1
  • Система управления (ЧПУ)Siemens
  • Модель ЧПУ828D
  • Диагональ системы ЧПУ, дюйм10,4
  • Встроенная память ЧПУ, Мб2


Опциональное оснащение 2
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУ0iMf
  • Диагональ системы ЧПУ, дюйм10,4
  • Встроенная память ЧПУ, Мб2

Шпиндель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя

Шпиндель
-
Базовое оснащение
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин0
  • Частота вращения шпинделя ДО, об/мин8 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм0
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм0
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40


Опциональное оснащение 1
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин6 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм0
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм0
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40


Опциональное оснащение 2
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ДО, об/мин10 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм0
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм0
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40


Опциональное оснащение 3
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ДО, об/мин12 000
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40

Стол станка
-

  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Стол станка
-
Базовое оснащение
  • Длина рабочей поверхности стола, мм700
  • Ширина рабочей поверхности стола, мм310
  • Грузоподъемность стола, кг300


Опциональное оснащение 1
  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Грузоподъемность стола, кг


  • Количество T-образных пазов стола, шт3
  • Размер T-образных пазов стола, мм14
  • Расстояние между T-образными пазами стола, мм150

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт24
  • Время смены инструмента ("от стружки до стружки"), сек2.5
  • Максимальный диаметр инструмента, мм75
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм140
  • Максимальная длина (вылет) инструмента, мм250
  • Максимальная масса одного инструмента, кг8


Опциональное оснащение 1
  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Точность
-

  • Стандарт измерения точности позционирования
  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Повторяемость (точности) по линейным осям, мкм

Точность
-
Базовое оснащение
  • Стандарт измерения точности позционированияVDI/DGQ 3441
  • Точность позиционирования X, мкм10
  • Точность позиционирования Y, мкм10
  • Точность позиционирования Z мкм10
  • Повторяемость (точности) по линейным осям, мкм7


Опциональное оснащение 1
  • Стандарт измерения точности позционирования
  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Повторяемость (точности) по линейным осям, мкм

Установка
-
  • Специальный фундаментНЕ требуется
  • Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
  • Подвод воздухаТребуется
  • Давление воздуха, бар6
  • Подвод жидкостейНЕ требуется

Электроэнергия
-
  • Кол-во фаз 3
  • Напряжение, В 415
  • Частота, Гц 50

Габариты и масса
-
  • Длина, мм 2 250
  • Ширина (глубина), мм 2 420
  • Высота, мм 2 600
  • Масса нетто, кг 4 000

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
