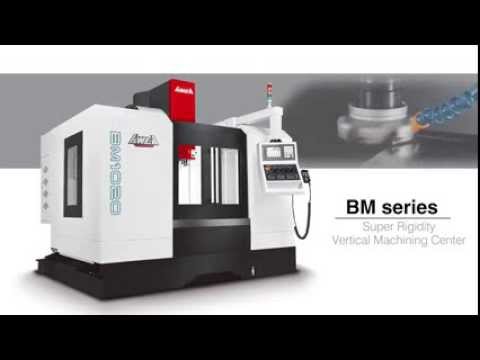

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ AWEA BM-1020

Вы представитель этого бренда?

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ AWEA BM-1020

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ AWEA BM-1020 - Видео c Youtube №1

Станки серии ВМ хорошо показывают себя при силовой обработке. Перемещения по всем трем осям происходит по широким термически сбалансированным и прецизионным направляющим скольжения. Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности подвергаются процессу ручного шабрения.

ПроизводительAWEA
Страна брендаТайвань
Максимальный диаметр инструмента, мм75, 75, 75, 75, 75, 75
Масса нетто, кг 6 800
Потребляемая мощность, кВА 25

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ AWEA BM-1020

Основные данные

ПроизводительAWEA
МодельBM-1020
Страна брендаТайвань
Страна завода-изготовителяТайвань
Область примененияОбщее машиностроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные

Тип конструкцииСтанок с С-образной компоновкой
Станина / Тип станиныПолностью литая чугунная станина
Материал станиныЧугун (литая)
Расстояние от поверхности стола до торца шпинделя (МИН), мм125
Расстояние от поверхности стола до торца шпинделя (МАКС), мм725
Расстояние от оси шпинделя до колонны, мм680

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальная длина заготовки (ДО), мм
Максимальная ширина заготовки (ДО), мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Базовое оснащение

Количество координат станка (число осей)3
Кол-во одновременно управляемых координат станка (осей)3
Направляющие станкаСкольжения
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Перемещения по оси X (ход), мм1 020
Перемещения по оси Y (ход), мм600
Перемещения по оси Z (ход), мм600
Максимальная длина заготовки (ДО), мм1 020
Максимальная ширина заготовки (ДО), мм600
Максимальная высота заготовки (ДО), мм680
Рабочие подачи по оси Х, мм/мин15 000
Рабочие подачи по оси Y, мм/мин15 000
Рабочие подачи по оси Z, мм/мин15 000
Холостая (ускоренная) подача по оси Х, м/мин24
Холостая (ускоренная) подача по оси Y, м/мин24
Холостая (ускоренная) подача по оси Z, м/мин20

Опциональное оснащение 1

Количество координат станка (число осей)3+1
Кол-во одновременно управляемых координат станка (осей)3
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм1 020
Перемещения по оси Y (ход), мм600
Перемещения по оси Z (ход), мм700
Максимальная длина заготовки (ДО), мм1 020
Максимальная ширина заготовки (ДО), мм600
Максимальная высота заготовки (ДО), мм780
Рабочие подачи по оси Х, мм/мин
Рабочие подачи по оси Y, мм/мин
Рабочие подачи по оси Z, мм/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Опциональное оснащение 2

Количество координат станка (число осей)3+2
Кол-во одновременно управляемых координат станка (осей)3
Перемещения по оси X (ход), мм1 020
Перемещения по оси Y (ход), мм600
Перемещения по оси Z (ход), мм800
Максимальная длина заготовки (ДО), мм1 020
Максимальная ширина заготовки (ДО), мм600
Максимальная высота заготовки (ДО), мм880

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Fanuc
Модель ЧПУ0i-M
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

Опциональное оснащение 1

Система управления (ЧПУ)Fanuc
Модель ЧПУ31i-MB
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

Опциональное оснащение 2

Система управления (ЧПУ)Mitsubishi
Модель ЧПУM80 (M800)
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

Опциональное оснащение 3

Система управления (ЧПУ)Siemens
Модель ЧПУ828D (840D)
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

Опциональное оснащение 4

Система управления (ЧПУ)Heidenhain
Модель ЧПУi530
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

Шпиндель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя
Зажим инструмента (штревель)
Способ охлаждения

Шпиндель

Базовое оснащение

Тип привода шпинделяРемень
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин8 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм55
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм75
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
Мощность шпинделя ПИКОВАЯ (максимальная), кВт11
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя40
Зажим инструмента (штревель)
Способ охлаждениямасляное

Опциональное оснащение 1

Тип привода шпинделяКоробка передач
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин6 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм70
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм95
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя50
Зажим инструмента (штревель)
Способ охлаждениямасляное

Опциональное оснащение 2

Тип привода шпинделяПрямой (мотор-шпиндель)
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин10 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм70
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм95
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
Конус шпинделяISO
Размер конуса шпинделя40
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 3

Тип привода шпинделяПрямой (мотор-шпиндель)
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин12 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм160
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм240
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
Конус шпинделяISO
Размер конуса шпинделя50
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 4

Тип привода шпинделяПрямой (мотор-шпиндель)
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин15 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм100
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм126
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя50
Зажим инструмента (штревель)
Способ охлаждения

Стол станка

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Длина рабочей поверхности стола, мм1 120
Ширина рабочей поверхности стола, мм600
Грузоподъемность стола, кг1 000

Опциональное оснащение 1

Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Грузоподъемность стола, кг

Количество T-образных пазов стола, шт5
Размер T-образных пазов стола, мм18
Расстояние между T-образными пазами стола, мм100

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт24
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм75
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
Максимальная длина (вылет) инструмента, мм250
Максимальная масса одного инструмента, кг7

Опциональное оснащение 1

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт30
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм75
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
Максимальная длина (вылет) инструмента, мм250
Максимальная масса одного инструмента, кг7

Опциональное оснащение 2

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт32
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм75
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
Максимальная длина (вылет) инструмента, мм250
Максимальная масса одного инструмента, кг7

Опциональное оснащение 3

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт36
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм75
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
Максимальная длина (вылет) инструмента, мм250
Максимальная масса одного инструмента, кг7

Опциональное оснащение 4

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт40
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм75
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
Максимальная длина (вылет) инструмента, мм250
Максимальная масса одного инструмента, кг7

Опциональное оснащение 5

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт60
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм75
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
Максимальная длина (вылет) инструмента, мм250
Максимальная масса одного инструмента, кг7

Подача СОЖ

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л310
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Опциональное оснащение 1

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л310
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Опциональное оснащение 2

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л310
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар70
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Точность

Стандарт измерения точности позционирования
Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Точность

Базовое оснащение

Стандарт измерения точности позционированияISO 230-2
Точность позиционирования X, мкм8
Точность позиционирования Y, мкм8
Точность позиционирования Z мкм8
Повторяемость (точности) по линейным осям, мкм6

Опциональное оснащение 1

Стандарт измерения точности позционирования
Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Повторяемость (точности) по линейным осям, мкм

Установка

Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
Подвод воздухаТребуется
Давление воздуха, бар6

Электроэнергия

Потребляемая мощность, кВА 25

Габариты и масса

Длина, мм 3 535
Ширина (глубина), мм 2 385
Высота, мм 2 725
Масса нетто, кг 6 800

Базовая комплектация

Интерфейс Ethernet
Интерфейс USB
Выносной ручной пульт управления (маховичок)
Кабина для станка (защита рабочей зоны)
Сигнальная лампа (сигнальный фонарь)
Подача СОЖ снаружи (дюзы)
Транспортер для стружки
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Понижающий трансформатор
Комплект инструмента для обслуживания станка

Возможные опции

Подготовка станка к подключению поворотного или наклонно-поворотного стола
Устройство автоматической смены палет
Свободные M-функции
Безопасность при аварийном отключении электроэнергии
Тропический пакет (блок активного охлаждения для электрошкафа)
Маслоотделитель
Крыша рабочей зоны станка
Прямые измерительные системы по линейным осям X, Y, Z (оптические или магнитные линейки)
Подача сжатого воздуха в измерительные системы
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Лазерная система для измерения инструмента
Контроль поломки инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Подача СОЖ через центр шпинделя (внутренняя подача СОЖ)
Смыв стружки на стенах кабины
Термостабилизация СОЖ
Обдув воздухом через центр шпинделя
Система вытяжки испарений масла и СОЖ
Переключение с подачи СОЖ на обдув воздухом
Контропора + задняя бабка
Комплект быстроизнащивающихся запасных частей
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой

Сортировать по:

Показывать по:

Сортировать по:

Показывать по:

Файлы для Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ AWEA BM-1020

pdf

megatel-awea-bm-series

pdf

5e3324f1aec9e75ded5294407b9a4504

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!

Рассмотрите аналоги:
