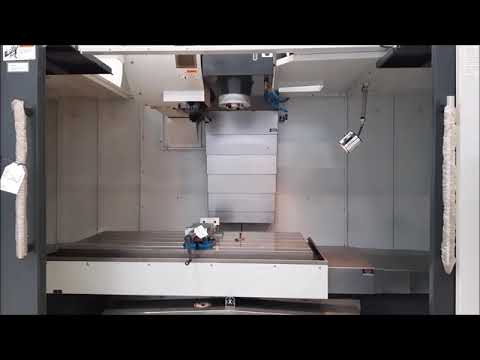

Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ AWEA AF-1600

stars

Станки данной серии хорошо показывает себя при высокоскоростной обработке, например: пресс-форм или штампов. Направляющие качения роликового типа сочетают в себе свойства достаточной жесткости и высокой скорости, что представляет собой оптимальное решение для общемашиностроительных и высокоскоростных видов обработки. Устанавливаемые на станки AWEA шпиндели имеют систему масляной термостабилизации, а сопрягаемые поверхности станков, требующие высокой точности подвергаются процессу ручного шабрения.

Поделиться:
Технические характеристики Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ AWEA AF-1600
Основные данные
  • ПроизводительAWEA
  • МодельAF-1600
  • Страна брендаТайвань
  • Страна завода-изготовителяТайвань
  • Область примененияОбщее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные
-
  • Тип конструкцииСтанок с С-образной компоновкой
  • Станина / Тип станиныFEM оптимизированная станина из модифицированного чугуна класса FC30
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до торца шпинделя (МИН), мм200
  • Расстояние от поверхности стола до торца шпинделя (МАКС), мм1 000
  • Расстояние от оси шпинделя до колонны, мм973



  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальная длина заготовки (ДО), мм
  • Максимальная ширина заготовки (ДО), мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


Базовое оснащение
  • Количество координат станка (число осей)3
  • Кол-во одновременно управляемых координат станка (осей)3
  • Направляющие станкаКачения роликовые
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Перемещения по оси X (ход), мм1 600
  • Перемещения по оси Y (ход), мм800
  • Перемещения по оси Z (ход), мм800
  • Максимальная длина заготовки (ДО), мм1 600
  • Максимальная ширина заготовки (ДО), мм800
  • Максимальная высота заготовки (ДО), мм973
  • Рабочие подачи по оси Х, мм/мин12 000
  • Рабочие подачи по оси Y, мм/мин12 000
  • Рабочие подачи по оси Z, мм/мин12 000
  • Холостая (ускоренная) подача по оси Х, м/мин30
  • Холостая (ускоренная) подача по оси Y, м/мин30
  • Холостая (ускоренная) подача по оси Z, м/мин24


Опциональное оснащение 1
  • Количество координат станка (число осей)3+1
  • Кол-во одновременно управляемых координат станка (осей)3
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальная длина заготовки (ДО), мм
  • Максимальная ширина заготовки (ДО), мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


Опциональное оснащение 2
  • Количество координат станка (число осей)3+2
  • Кол-во одновременно управляемых координат станка (осей)3

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУ0i-MF
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс


Опциональное оснащение 1
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУ31i-MB
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс


Опциональное оснащение 2
  • Система управления (ЧПУ)Mitsubishi
  • Модель ЧПУM80 (M800)
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс


Опциональное оснащение 3
  • Система управления (ЧПУ)Siemens
  • Модель ЧПУ828D (840D)
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс


Опциональное оснащение 4
  • Система управления (ЧПУ)Heidenhain
  • Модель ЧПУi530
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс

Шпиндель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Зажим инструмента (штревель)
  • Способ охлаждения

Шпиндель
-
Базовое оснащение
  • Тип привода шпинделяПрямой (мотор-шпиндель)
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин10 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм48
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм71
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждениявоздушное


Опциональное оснащение 1
  • Тип привода шпинделяПрямой (мотор-шпиндель)
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин10 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм5.5
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм7.5
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт35
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт48
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждениямасляное


Опциональное оснащение 2
  • Тип привода шпинделяПрямой (мотор-шпиндель)
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин10 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм13
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм18
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждениямасляное


Опциональное оснащение 3
  • Тип привода шпинделяПрямой (мотор-шпиндель)
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин12 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм35
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм48
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждениямасляное


Опциональное оснащение 4
  • Тип привода шпинделяПрямой (мотор-шпиндель)
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин12 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм13
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм18
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждениямасляное


Опциональное оснащение 5
  • Тип привода шпинделяКоробка передач
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин6 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя50
  • Зажим инструмента (штревель)
  • Способ охлаждения

Стол станка
-

  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Стол станка
-
Базовое оснащение
  • Длина рабочей поверхности стола, мм1 700
  • Ширина рабочей поверхности стола, мм800
  • Грузоподъемность стола, кг1 500


Опциональное оснащение 1
  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Грузоподъемность стола, кг


  • Количество T-образных пазов стола, шт5
  • Размер T-образных пазов стола, мм18
  • Расстояние между T-образными пазами стола, мм150

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаЦепной
  • Количество инструмента в устройстве АСИ, шт24
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм105
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм210
  • Максимальная длина (вылет) инструмента, мм250
  • Максимальная масса одного инструмента, кг15


Опциональное оснащение 1
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт60
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм105
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм210
  • Максимальная длина (вылет) инструмента, мм250
  • Максимальная масса одного инструмента, кг15

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л518
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л518
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 2
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л518
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар70
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л

Точность
-

  • Стандарт измерения точности позционирования
  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Повторяемость (точности) по линейным осям, мкм

Точность
-
Базовое оснащение
  • Стандарт измерения точности позционированияISO 230-2
  • Точность позиционирования X, мкм8
  • Точность позиционирования Y, мкм8
  • Точность позиционирования Z мкм8
  • Повторяемость (точности) по линейным осям, мкм6


Опциональное оснащение 1
  • Стандарт измерения точности позционирования
  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Повторяемость (точности) по линейным осям, мкм

Установка
-
  • Специальный фундаментНЕ требуется
  • Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
  • Подвод воздухаТребуется
  • Давление воздуха, бар6
  • Подвод жидкостейНЕ требуется

Электроэнергия
-
  • Потребляемая мощность, кВА 40

Габариты и масса
-
  • Длина, мм 4 520
  • Ширина (глубина), мм 3 095
  • Высота, мм 3 445
  • Масса нетто, кг 16 000

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
Рассмотрите аналоги:
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Neway VM12100B Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Neway VM12100B
  • Производитель:Neway
  • Модель:VM12100B
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Neway VM640D Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Neway VM640D
  • Производитель:Neway
  • Модель:VM640D
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Neway VM960T Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Neway VM960T
  • Производитель:Neway
  • Модель:VM960T
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Neway VM840T Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ Neway VM840T
  • Производитель:Neway
  • Модель:VM840T
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HMTI VMC 1200M Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HMTI VMC 1200M
  • Производитель:HMTI
  • Модель:VMC 1200M
  • Страна бренда:Индия
  • Страна завода-изготовителя:Индия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HMTI VMC 1000M Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HMTI VMC 1000M
  • Производитель:HMTI
  • Модель:VMC 1000M
  • Страна бренда:Индия
  • Страна завода-изготовителя:Индия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HMTI VMC 800M Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HMTI VMC 800M
  • Производитель:HMTI
  • Модель:VMC 800M
  • Страна бренда:Индия
  • Страна завода-изготовителя:Индия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HMTI VMC 500M Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HMTI VMC 500M
  • Производитель:HMTI
  • Модель:VMC 500M
  • Страна бренда:Индия
  • Страна завода-изготовителя:Индия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HMTI VMC 400M Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ HMTI VMC 400M
  • Производитель:HMTI
  • Модель:VMC 400M
  • Страна бренда:Индия
  • Страна завода-изготовителя:Индия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW Chandra+ Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW Chandra+
  • Производитель:BFW
  • Модель:Chandra+
  • Страна бренда:Индия
  • Страна завода-изготовителя:Индия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW Novell Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW Novell
  • Производитель:BFW
  • Модель:Novell
  • Страна бренда:Индия
  • Страна завода-изготовителя:Индия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV80TC20 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV80TC20
  • Производитель:BFW
  • Модель:BMV80TC20
  • Страна бренда:Индия
  • Страна завода-изготовителя:Индия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV80TC24 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV80TC24
  • Производитель:BFW
  • Модель:BMV80TC24
  • Страна бренда:Индия
  • Страна завода-изготовителя:Индия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV80 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV80
  • Производитель:BFW
  • Модель:BMV80
  • Страна бренда:Индия
  • Страна завода-изготовителя:Индия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV70+ TC20 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV70+ TC20
  • Производитель:BFW
  • Модель:BMV70+ TC20
  • Страна бренда:Индия
  • Страна завода-изготовителя:Индия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV70+ TC24 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV70+ TC24
  • Производитель:BFW
  • Модель:BMV70+ TC24
  • Страна бренда:Индия
  • Страна завода-изготовителя:Индия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV70 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV70
  • Производитель:BFW
  • Модель:BMV70
  • Страна бренда:Индия
  • Страна завода-изготовителя:Индия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV 65+ TC20 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV 65+ TC20
  • Производитель:BFW
  • Модель:BMV 65+ TC20
  • Страна бренда:Индия
  • Страна завода-изготовителя:Индия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV 65+ TC24 Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV 65+ TC24
  • Производитель:BFW
  • Модель:BMV 65+ TC24
  • Страна бренда:Индия
  • Страна завода-изготовителя:Индия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV 65+ Вертикальный фрезерный трехосевой обрабатывающий центр с ЧПУ BFW BMV 65+
  • Производитель:BFW
  • Модель:BMV 65+
  • Страна бренда:Индия
  • Страна завода-изготовителя:Индия
