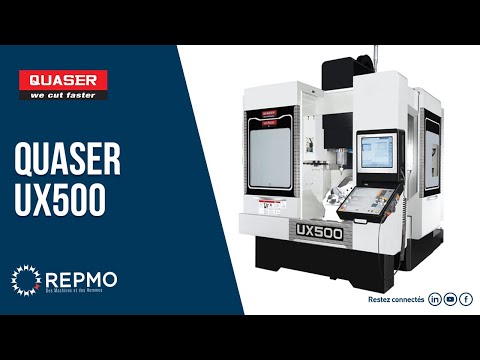

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ QUASER UX500P

stars

Станки серии UX оборудованы системой охлаждения шарико-винтовых пар по осям, позволяющей достичь стабильности позиционирования и устойчивой жесткости системы ШВП, системой прямого привода ШВП, направляющими качения по осям, системой подачи СОЖ через шпиндель с рабочим давлением 20 Бар, конвейером для сбора стружки.

Конструкция шпинделя и поворотного стола спроектированы на достижение минимального расстояния между шпинделем и столом (когда ось А=90о). Поворотный стол оборудован современным двигателем (совместная разработка с компанией Kessler, Германия).

Поделиться:
Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ QUASER UX500P
Основные данные
  • ПроизводительQUASER
  • МодельUX500P
  • Страна брендаТайвань
  • Страна завода-изготовителяТайвань
  • Область примененияОбщее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Количество фрезерных шпинделей, шт.
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальный диаметр заготовки, мм
  • Максимальная высота заготовки (ДО), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)5
  • Кол-во одновременно управляемых координат станка (осей)5
  • Направляющие станкаКачения роликовые
  • Количество фрезерных шпинделей, шт.1
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Перемещения по оси X (ход), мм712
  • Перемещения по оси Y (ход), мм508
  • Перемещения по оси Z (ход), мм515
  • Максимальный диаметр заготовки, мм500
  • Максимальная высота заготовки (ДО), мм350
  • Холостая (ускоренная) подача по оси Х, м/мин36
  • Холостая (ускоренная) подача по оси Y, м/мин36
  • Холостая (ускоренная) подача по оси Z, м/мин36


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Количество фрезерных шпинделей, шт.
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальный диаметр заготовки, мм
  • Максимальная высота заготовки (ДО), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


  • Тип конструкцииС наклонно-поворотным столом
  • Станина / Тип станиныПолностью литая чугунная станина
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до торца шпинделя (МИН), мм100
  • Расстояние от поверхности стола до торца шпинделя (МАКС), мм615
  • Холостая (ускоренная) подача по оси B, об/мин60
  • Холостая (ускоренная) подача по оси C, об/мин100

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Heidenhain
  • Модель ЧПУTNC 640
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс


Опциональное оснащение 1
  • Система управления (ЧПУ)Siemens
  • Модель ЧПУ840D
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс

Шпиндель / Двигатель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Зажим инструмента (штревель)
  • Способ охлаждения

Шпиндель / Двигатель
-
Базовое оснащение
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин9 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм272
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт32
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждениямасляное


Опциональное оснащение 1
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин9 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм242
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт28.5
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждениямасляное


Опциональное оснащение 2
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин12 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм204
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт32
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждениямасляное


Опциональное оснащение 3
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин12 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм182
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт28.5
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждениямасляное


Опциональное оснащение 4
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин15 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм132
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт27.7
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждениямасляное


Опциональное оснащение 5
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин15 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм132
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт27.7
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждениямасляное

Стол станка
-

  • Поворот по оси B, ОТ, град.
  • Поворот по оси B, ДО, град.
  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станка
  • Привод вращения стола, тип
  • Диаметр рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Стол станка
-
Базовое оснащение
  • Поворот по оси B, ОТ, град.30
  • Поворот по оси B, ДО, град.-120
  • Поворот по оси C, ОТ, град.0
  • Поворот по оси C, ДО, град.360
  • Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
  • Привод вращения стола, типПрямой привод (Direct Drive)
  • Диаметр рабочей поверхности стола, мм500
  • Грузоподъемность стола, кг250


Опциональное оснащение 1
  • Поворот по оси B, ОТ, град.
  • Поворот по оси B, ДО, град.
  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станка
  • Привод вращения стола, тип
  • Диаметр рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт48
  • Время смены инструмента ("от стружки до стружки"), сек8.9
  • Максимальный диаметр инструмента, мм76.2
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
  • Максимальная длина (вылет) инструмента, мм280
  • Максимальная масса одного инструмента, кг7


Опциональное оснащение 1
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт60
  • Время смены инструмента ("от стружки до стружки"), сек8.9
  • Максимальный диаметр инструмента, мм76.2
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
  • Максимальная длина (вылет) инструмента, мм280
  • Максимальная масса одного инструмента, кг7

Точность
-

  • Стандарт измерения точности позционирования
  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Точность позиционирования по оси A, угл.сек.
  • Точность позиционирования по оси B, угл.сек.
  • Точность позиционирования по оси C, угл.сек.
  • Повторяемость (точности) по линейным осям, мкм

Точность
-
Базовое оснащение
  • Стандарт измерения точности позционированияISO 230-2
  • Точность позиционирования X, мкм8
  • Точность позиционирования Y, мкм8
  • Точность позиционирования Z мкм8
  • Точность позиционирования по оси A, угл.сек.
  • Точность позиционирования по оси B, угл.сек.
  • Точность позиционирования по оси C, угл.сек.
  • Повторяемость (точности) по линейным осям, мкм4


Опциональное оснащение 1
  • Стандарт измерения точности позционированияJIS B 6330-1980
  • Точность позиционирования X, мкм6
  • Точность позиционирования Y, мкм6
  • Точность позиционирования Z мкм6
  • Точность позиционирования по оси A, угл.сек.
  • Точность позиционирования по оси B, угл.сек.
  • Точность позиционирования по оси C, угл.сек.
  • Повторяемость (точности) по линейным осям, мкм


Опциональное оснащение 2
  • Стандарт измерения точности позционированияVDI/DGQ 3441
  • Точность позиционирования X, мкм8
  • Точность позиционирования Y, мкм8
  • Точность позиционирования Z мкм8
  • Точность позиционирования по оси A, угл.сек.
  • Точность позиционирования по оси B, угл.сек.
  • Точность позиционирования по оси C, угл.сек.

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар3
  • Производительность насоса наружной подачи СОЖ, л/мин75
  • Емкость бака для наружной подачи СОЖ, л450
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар25
  • Производительность насоса внутренней подачи СОЖ, л/мин20


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин

Установка
-
  • Специальный фундаментНЕ требуется
  • Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
  • Подвод воздухаТребуется
  • Давление воздуха, бар6
  • Подвод жидкостейНЕ требуется

Электроэнергия
-
  • Потребляемая мощность, кВА 40

Габариты и масса
-
  • Длина, мм 3 900
  • Ширина (глубина), мм 2 720
  • Высота, мм 3 350
  • Масса нетто, кг 8 930

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
Рассмотрите аналоги:
warning
В наличии
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC400 Linear Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC400 Linear
  • Производитель:SLT
  • Модель:HSC400 Linear
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC200 Linear Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC200 Linear
  • Производитель:SLT
  • Модель:HSC200 Linear
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC800 Linear Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC800 Linear
  • Производитель:SLT
  • Модель:HSC800 Linear
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
В наличии
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC650 Linear Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC650 Linear
  • Производитель:SLT
  • Модель:HSC650 Linear
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC500 Linear Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC500 Linear
  • Производитель:SLT
  • Модель:HSC500 Linear
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3050 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3050
  • Производитель:SLT
  • Модель:P3050
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3020 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3020
  • Производитель:SLT
  • Модель:P3020
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3015 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3015
  • Производитель:SLT
  • Модель:P3015
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 800UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 800UX5
  • Производитель:SLT
  • Модель:800UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 650UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 650UX5
  • Производитель:SLT
  • Модель:650UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 400UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 400UX5
  • Производитель:SLT
  • Модель:400UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 6026UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 6026UX5
  • Производитель:SLT
  • Модель:6026UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 4021UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 4021UX5
  • Производитель:SLT
  • Модель:4021UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 3016UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 3016UX5
  • Производитель:SLT
  • Модель:3016UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 1810UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 1810UX5
  • Производитель:SLT
  • Модель:1810UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ WMT CNC Industrial Co., Ltd VB63F5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ WMT CNC Industrial Co., Ltd VB63F5
  • Производитель:WMT CNC Industrial Co., Ltd
  • Модель:VB63F5
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ WMT CNC Industrial Co., Ltd G40SF5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ WMT CNC Industrial Co., Ltd G40SF5
  • Производитель:WMT CNC Industrial Co., Ltd
  • Модель:G40SF5
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC200 Linear Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC200 Linear
  • Производитель:SLT
  • Модель:HSC200 Linear
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 2552UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 2552UX5
  • Производитель:SLT
  • Модель:2552UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 720UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 720UX5
  • Производитель:SLT
  • Модель:720UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
