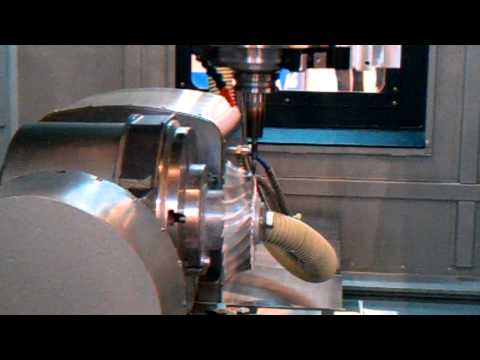

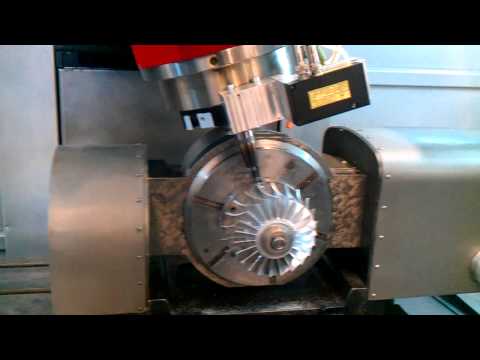

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX300A

stars

Станки серии BX от Pinnacle предлагают новейшую и самую точную 5-осевую технологию обработки.

Концепции осей соответствуют всем требованиям и преобладают во всех отраслях промышленности по всему миру. Серия BX, разработанная Pinnacle, представляет собой конструкцию высокой жесткости, обеспечивающую широчайший рабочий диапазон. Высококачественный чугун Meehanite, закаленный для снятия напряжений и твердость выше HB190, чтобы гарантировать бездеформационную работу год и год.

Поделиться:
Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX300A
Основные данные
  • ПроизводительPinnacle
  • МодельBX300A
  • Страна брендаТайвань
  • Страна завода-изготовителяТайвань
  • Область примененияАвиационная промышленность, Космическая промышленность, Общее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.12 - Центры обрабатывающие, агрегатные станки и многопозиционные станки для обработки металлов

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Количество фрезерных шпинделей, шт.
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Рабочие подачи по оси C, об/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)4
  • Кол-во одновременно управляемых координат станка (осей)4
  • Направляющие станкаКачения роликовые
  • Количество фрезерных шпинделей, шт.1
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Перемещения по оси X (ход), мм1 140
  • Перемещения по оси Y (ход), мм610
  • Перемещения по оси Z (ход), мм810
  • Рабочие подачи по оси Х, мм/мин10 000
  • Рабочие подачи по оси Y, мм/мин10 000
  • Рабочие подачи по оси Z, мм/мин10 000
  • Рабочие подачи по оси C, об/мин22.2
  • Холостая (ускоренная) подача по оси Х, м/мин36
  • Холостая (ускоренная) подача по оси Y, м/мин36
  • Холостая (ускоренная) подача по оси Z, м/мин24


Опциональное оснащение 1
  • Количество координат станка (число осей)5
  • Кол-во одновременно управляемых координат станка (осей)5
  • Направляющие станка
  • Количество фрезерных шпинделей, шт.
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Рабочие подачи по оси C, об/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


Опциональное оснащение 2
  • Количество координат станка (число осей)6
  • Кол-во одновременно управляемых координат станка (осей)6


  • Тип конструкцииС поворотным шпинделем
  • Станина / Тип станиныЖесткая литая станина
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до торца шпинделя (МИН), мм100
  • Расстояние от поверхности стола до торца шпинделя (МАКС), мм910
  • Расстояние от оси шпинделя до колонны, мм675
  • Крутящий (опрокидывающий) момент оси B, Нм11
  • Крутящий (опрокидывающий) момент оси C, Нм11

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Heidenhain
  • Модель ЧПУТNС 640


Опциональное оснащение 1
  • Система управления (ЧПУ)
  • Модель ЧПУ

Шпиндельный узел (голова)
-
  • Положение шпинделяПоворотный



  • Поворот шпинделя / головки по оси B, ОТ, град.
  • Поворот шпинделя / головки по оси B, ДО, град.


Базовое оснащение
  • Поворот шпинделя / головки по оси B, ОТ, град.+120
  • Поворот шпинделя / головки по оси B, ДО, град.-120


Опциональное оснащение 1
  • Поворот шпинделя / головки по оси B, ОТ, град.
  • Поворот шпинделя / головки по оси B, ДО, град.

Шпиндель / Двигатель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Способ охлаждения

Шпиндель / Двигатель
-
Базовое оснащение
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин15 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм48
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм120
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт18
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Способ охлаждениямасляное


Опциональное оснащение 1
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин15 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм48
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм120
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт18
  • Конус шпинделяHSK
  • Размер конуса шпинделя63
  • Способ охлаждениямасляное

Стол станка
-

  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станка
  • Привод вращения стола, тип
  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Диаметр рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Стол станка
-
Базовое оснащение
  • Поворот по оси C, ОТ, град.360
  • Поворот по оси C, ДО, град.-360
  • Тип стола станкаЗакреплен горизонтально
  • Привод вращения стола, типЧервяк (качения)
  • Длина рабочей поверхности стола, мм1 300
  • Ширина рабочей поверхности стола, мм610
  • Диаметр рабочей поверхности стола, мм
  • Грузоподъемность стола, кг850


Опциональное оснащение 1
  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станкаЗакреплен горизонтально
  • Привод вращения стола, тип
  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Диаметр рабочей поверхности стола, мм320
  • Грузоподъемность стола, кг350


  • Количество T-образных пазов стола, шт5
  • Размер T-образных пазов стола, мм18
  • Расстояние между T-образными пазами стола, мм125

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Максимальный диаметр инструмента, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт30
  • Максимальный диаметр инструмента, мм75
  • Максимальная длина (вылет) инструмента, мм250
  • Максимальная масса одного инструмента, кг8


Опциональное оснащение 1
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт40
  • Максимальный диаметр инструмента, мм75
  • Максимальная длина (вылет) инструмента, мм250
  • Максимальная масса одного инструмента, кг8


Опциональное оснащение 2
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт60
  • Максимальный диаметр инструмента, мм75
  • Максимальная длина (вылет) инструмента, мм250
  • Максимальная масса одного инструмента, кг8

Точность
-

  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Точность позиционирования по оси B, угл.сек.
  • Точность позиционирования по оси C, угл.сек.
  • Повторяемость (точности) по линейным осям, мкм
  • Повторяемость (точности) по круговым осям, угл.сек.

Точность
-
Базовое оснащение
  • Точность позиционирования X, мкм5
  • Точность позиционирования Y, мкм5
  • Точность позиционирования Z мкм5
  • Точность позиционирования по оси B, угл.сек.14
  • Точность позиционирования по оси C, угл.сек.14
  • Повторяемость (точности) по линейным осям, мкм3
  • Повторяемость (точности) по круговым осям, угл.сек.8


Опциональное оснащение 1
  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Точность позиционирования по оси B, угл.сек.
  • Точность позиционирования по оси C, угл.сек.
  • Повторяемость (точности) по линейным осям, мкм
  • Повторяемость (точности) по круговым осям, угл.сек.

Подача СОЖ
-

  • Емкость бака для наружной подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Емкость бака для наружной подачи СОЖ, л300


Опциональное оснащение 1
  • Емкость бака для наружной подачи СОЖ, л

Установка
-
  • Подвод воздухаТребуется
  • Давление воздуха, бар6

Электроэнергия
-
  • Напряжение, В 380
  • Потребляемая мощность, кВА 40

Габариты и масса
-
  • Длина, мм 3 100
  • Ширина (глубина), мм 2 230
  • Высота, мм 3 100
  • Масса нетто, кг 6 500

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
