Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX320

stars

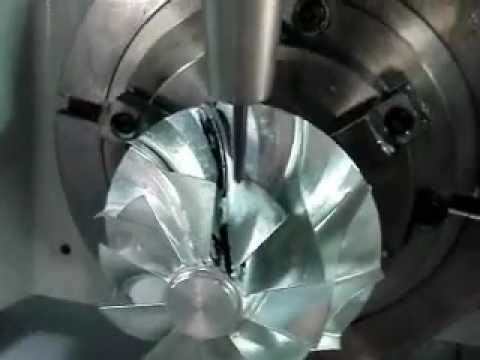

5-ти осевые современные высокопроизводительные обрабатывающие центры серии "AX" предназначены для комплексной обработки сложных деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства.

Поделиться:
Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX320
Основные данные
  • ПроизводительPinnacle
  • МодельAX320
  • Страна брендаТайвань
  • Страна завода-изготовителяТайвань
  • Область примененияАвиационная промышленность, Космическая промышленность, Общее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.12 - Центры обрабатывающие, агрегатные станки и многопозиционные станки для обработки металлов

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Количество фрезерных шпинделей, шт.
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальный диаметр заготовки, мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Рабочие подачи по оси А,об/мин
  • Рабочие подачи по оси C, об/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)5
  • Кол-во одновременно управляемых координат станка (осей)5
  • Направляющие станкаКачения роликовые
  • Количество фрезерных шпинделей, шт.1
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Перемещения по оси X (ход), мм660
  • Перемещения по оси Y (ход), мм610
  • Перемещения по оси Z (ход), мм610
  • Максимальный диаметр заготовки, мм420
  • Максимальная высота заготовки (ДО), мм300
  • Рабочие подачи по оси Х, мм/мин10 000
  • Рабочие подачи по оси Y, мм/мин10 000
  • Рабочие подачи по оси Z, мм/мин10 000
  • Рабочие подачи по оси А,об/мин5.5
  • Рабочие подачи по оси C, об/мин11.5
  • Холостая (ускоренная) подача по оси Х, м/мин30
  • Холостая (ускоренная) подача по оси Y, м/мин30
  • Холостая (ускоренная) подача по оси Z, м/мин24


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Количество фрезерных шпинделей, шт.
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальный диаметр заготовки, мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Рабочие подачи по оси А,об/мин
  • Рабочие подачи по оси C, об/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


  • Тип конструкцииС наклонно-поворотным столом
  • Станина / Тип станиныЖесткая литая станина
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до торца шпинделя (МИН), мм50
  • Расстояние от поверхности стола до торца шпинделя (МАКС), мм605
  • Крутящий (опрокидывающий) момент оси А, Нм5
  • Крутящий (опрокидывающий) момент оси C, Нм3.8

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Heidenhain
  • Модель ЧПУТNС 640


Опциональное оснащение 1
  • Система управления (ЧПУ)
  • Модель ЧПУ

Шпиндель / Двигатель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Способ охлаждения

Шпиндель / Двигатель
-
Базовое оснащение
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин10 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт9
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт12
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Способ охлаждениямасляное


Опциональное оснащение 1
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин12 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт9
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт12
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Способ охлаждениямасляное


Опциональное оснащение 2
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин15 000
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт9
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт12
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Способ охлаждениямасляное


Опциональное оснащение 3
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин18 000
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт9
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт12
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Способ охлаждениямасляное


Опциональное оснащение 4
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин20 000
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт9
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт12
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Способ охлаждениямасляное


Опциональное оснащение 5
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин24 000
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт9
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт12
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Способ охлаждениямасляное

Стол станка
-

  • Поворот по оси А, ОТ, град.
  • Поворот по оси А, ДО, град.
  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станка
  • Привод вращения стола, тип
  • Диаметр рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Стол станка
-
Базовое оснащение
  • Поворот по оси А, ОТ, град.-120
  • Поворот по оси А, ДО, град.30
  • Поворот по оси C, ОТ, град.-360
  • Поворот по оси C, ДО, град.360
  • Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
  • Привод вращения стола, типПрямой привод (Direct Drive)
  • Диаметр рабочей поверхности стола, мм320
  • Грузоподъемность стола, кг150


Опциональное оснащение 1
  • Поворот по оси А, ОТ, град.
  • Поворот по оси А, ДО, град.
  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станка
  • Привод вращения стола, тип
  • Диаметр рабочей поверхности стола, мм
  • Грузоподъемность стола, кг


  • Размер T-образных пазов стола, мм12

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Максимальный диаметр инструмента, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт24
  • Максимальный диаметр инструмента, мм90
  • Максимальная длина (вылет) инструмента, мм250
  • Максимальная масса одного инструмента, кг8


Опциональное оснащение 1
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт30
  • Максимальный диаметр инструмента, мм90
  • Максимальная длина (вылет) инструмента, мм300
  • Максимальная масса одного инструмента, кг8


Опциональное оснащение 2
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаЦепной
  • Количество инструмента в устройстве АСИ, шт40
  • Максимальный диаметр инструмента, мм76
  • Максимальная длина (вылет) инструмента, мм300
  • Максимальная масса одного инструмента, кг8

Подача СОЖ
-

  • Емкость бака для наружной подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Емкость бака для наружной подачи СОЖ, л300


Опциональное оснащение 1
  • Емкость бака для наружной подачи СОЖ, л

Установка
-
  • Подвод воздухаТребуется
  • Давление воздуха, бар6

Электроэнергия
-
  • Напряжение, В 380
  • Потребляемая мощность, кВА 40

Габариты и масса
-
  • Длина, мм 2 660
  • Ширина (глубина), мм 2 230
  • Высота, мм 2 900
  • Масса нетто, кг 6 500

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
