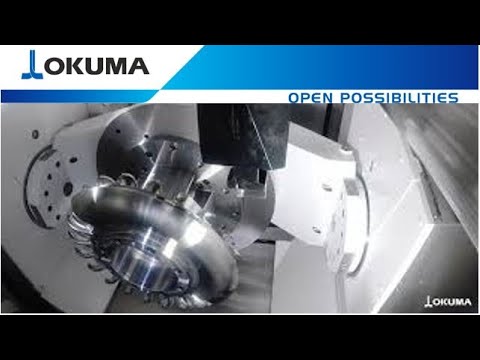

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ OKUMA MU-8000V-L

stars
Для производства инструмента и пресс-форм, а также сверхсложных комплектующих для авиационной и медицинской техники: станки серии UNIVERSAL CENTER MU-V убеждают высокой скоростью перемещений и отличной производительностью по резанию. Благодаря широкой рабочей зоне станок проявляет гибкость при одновременной обработке по 5 сторонам или 5 осям. Кроме того, стабильная портальная конструкция и система Thermo-Friendly Concept гарантируют надежность технологического процесса, стабильность размеров и точность форм. В качестве опции доступны программное обеспечение для предотвращения столкновений CAS и функция вращения оси C со скоростью до 1000 оборотов в минуту. Приборы серии MU-V могут автоматизироваться с помощью устройства для смены палет и робота-манипулятора.
Поделиться:
Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ OKUMA MU-8000V-L
Основные данные
  • ПроизводительOKUMA
  • МодельMU-8000V-L
  • Страна брендаЯпония
  • Страна завода-изготовителяЯпония
  • Область примененияАвтомобильная промышленность, Космическая промышленность, Медицинская промышленность, Общее машиностроение, Штампы и пресс-формы, Электронная промышленность и микроэлектроника
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальный диаметр заготовки, мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)5
  • Кол-во одновременно управляемых координат станка (осей)5
  • Направляющие станкаКачения роликовые
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Перемещения по оси X (ход), мм925
  • Перемещения по оси Y (ход), мм1 050
  • Перемещения по оси Z (ход), мм600
  • Максимальный диаметр заготовки, мм1 000
  • Максимальная высота заготовки (ДО), мм550
  • Рабочие подачи по оси Х, мм/мин50 000
  • Рабочие подачи по оси Y, мм/мин50 000
  • Рабочие подачи по оси Z, мм/мин50 000
  • Холостая (ускоренная) подача по оси Х, м/мин50
  • Холостая (ускоренная) подача по оси Y, м/мин50
  • Холостая (ускоренная) подача по оси Z, м/мин50


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальный диаметр заготовки, мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


  • Тип конструкцииС наклонно-поворотным столом
  • Станина / Тип станиныCтанина из чугуна марки «Механит»
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до торца шпинделя (МИН), мм200
  • Расстояние от поверхности стола до торца шпинделя (МАКС), мм800
  • Холостая (ускоренная) подача по оси А, об/мин30
  • Холостая (ускоренная) подача по оси C, об/мин800

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)OSP
  • Модель ЧПУP300S
  • Диагональ системы ЧПУ, дюйм 15


Опциональное оснащение 1
  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм

Шпиндель / Двигатель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Зажим инструмента (штревель)
  • Способ охлаждения

Шпиндель / Двигатель
-
Базовое оснащение
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин10 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм135
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм198
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт11
  • Конус шпинделяISO
  • Размер конуса шпинделя50
  • Зажим инструмента (штревель)
  • Способ охлаждениямасляное


Опциональное оснащение 1
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин8 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм135
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм198
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт7.5
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт11
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждениямасляное


Опциональное оснащение 2
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин12 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм146
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм199
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт26
  • Конус шпинделяISO
  • Размер конуса шпинделя50
  • Зажим инструмента (штревель)
  • Способ охлаждениямасляное

Стол станка
-

  • Поворот по оси А, ОТ, град.
  • Поворот по оси А, ДО, град.
  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станка
  • Привод вращения стола, тип
  • Диаметр рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Стол станка
-
Базовое оснащение
  • Поворот по оси А, ОТ, град.90
  • Поворот по оси А, ДО, град.120
  • Поворот по оси C, ОТ, град.0
  • Поворот по оси C, ДО, град.360
  • Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
  • Привод вращения стола, типПрямой привод (Direct Drive)
  • Диаметр рабочей поверхности стола, мм800
  • Грузоподъемность стола, кг700


Опциональное оснащение 1
  • Поворот по оси А, ОТ, град.
  • Поворот по оси А, ДО, град.
  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станка
  • Привод вращения стола, тип
  • Диаметр рабочей поверхности стола, мм
  • Грузоподъемность стола, кг


  • Количество T-образных пазов стола, шт5
  • Размер T-образных пазов стола, мм18

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаЦепной
  • Количество инструмента в устройстве АСИ, шт32
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм90
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
  • Максимальная длина (вылет) инструмента, мм400
  • Максимальная масса одного инструмента, кг8


Опциональное оснащение 1
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаЦепной
  • Количество инструмента в устройстве АСИ, шт48
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм90
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
  • Максимальная длина (вылет) инструмента, мм400
  • Максимальная масса одного инструмента, кг8


Опциональное оснащение 2
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаЦепной
  • Количество инструмента в устройстве АСИ, шт64
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм90
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
  • Максимальная длина (вылет) инструмента, мм400
  • Максимальная масса одного инструмента, кг8

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л770
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л770
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар15
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 2
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л770
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар70
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л

Установка
-
  • Специальный фундаментНЕ требуется
  • Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
  • Подвод воздухаТребуется
  • Давление воздуха, бар6
  • Подвод жидкостейНЕ требуется

Габариты и масса
-
  • Длина, мм 5 280
  • Ширина (глубина), мм 2 990
  • Высота, мм 3 625
  • Масса нетто, кг 18 600

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
Рассмотрите аналоги:
warning
В наличии
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC400 Linear Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC400 Linear
  • Производитель:SLT
  • Модель:HSC400 Linear
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC200 Linear Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC200 Linear
  • Производитель:SLT
  • Модель:HSC200 Linear
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC800 Linear Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC800 Linear
  • Производитель:SLT
  • Модель:HSC800 Linear
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
В наличии
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC650 Linear Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC650 Linear
  • Производитель:SLT
  • Модель:HSC650 Linear
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC500 Linear Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC500 Linear
  • Производитель:SLT
  • Модель:HSC500 Linear
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3050 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3050
  • Производитель:SLT
  • Модель:P3050
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3020 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3020
  • Производитель:SLT
  • Модель:P3020
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3015 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3015
  • Производитель:SLT
  • Модель:P3015
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 800UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 800UX5
  • Производитель:SLT
  • Модель:800UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 650UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 650UX5
  • Производитель:SLT
  • Модель:650UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 400UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 400UX5
  • Производитель:SLT
  • Модель:400UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 6026UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 6026UX5
  • Производитель:SLT
  • Модель:6026UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 4021UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 4021UX5
  • Производитель:SLT
  • Модель:4021UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 3016UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 3016UX5
  • Производитель:SLT
  • Модель:3016UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 1810UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 1810UX5
  • Производитель:SLT
  • Модель:1810UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ WMT CNC Industrial Co., Ltd VB63F5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ WMT CNC Industrial Co., Ltd VB63F5
  • Производитель:WMT CNC Industrial Co., Ltd
  • Модель:VB63F5
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ WMT CNC Industrial Co., Ltd G40SF5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ WMT CNC Industrial Co., Ltd G40SF5
  • Производитель:WMT CNC Industrial Co., Ltd
  • Модель:G40SF5
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC200 Linear Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT HSC200 Linear
  • Производитель:SLT
  • Модель:HSC200 Linear
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 2552UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 2552UX5
  • Производитель:SLT
  • Модель:2552UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 720UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 720UX5
  • Производитель:SLT
  • Модель:720UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
