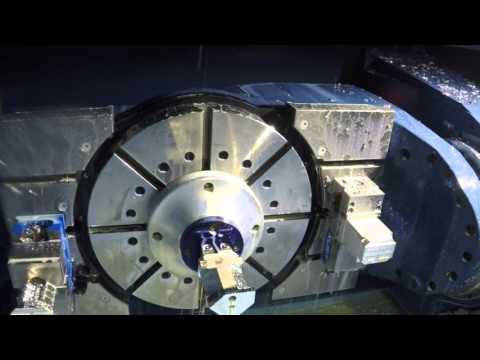

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Matsuura MX-850

stars

Станки серии MX предназначены для полноценной пятикоординатной обработки. Серия состоит из 3 моделей: MX-330, MX-520 и МX-850.
Конструкция станков этой серии с подвижной колонной такова, что, с одной стороны, станок будет прост в освоении для оператора, работавшего на трехосевых фрезерных станках с ЧПУ, а с другой – обладает отличной жесткостью и точностью при работе даже с самыми труднообрабатываемыми материалами.
Также недавно компания Matsuura представила новшество, расширяющее технологические возможности серии MX: теперь для модели MX-330 доступен магазин на 10 палет, а для моделей MX-520 и MX-850 – магазин на 4 палеты.

Показать больше
Поделиться:
Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Matsuura MX-850
Основные данные
  • ПроизводительMatsuura
  • МодельMX-850
  • Страна брендаЯпония
  • Страна завода-изготовителяЯпония
  • Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Общее машиностроение, Штампы и пресс-формы
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальный диаметр заготовки, мм
  • Максимальная высота заготовки (ДО), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)5
  • Кол-во одновременно управляемых координат станка (осей)5
  • Направляющие станкаКачения роликовые
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Перемещения по оси X (ход), мм900
  • Перемещения по оси Y (ход), мм780
  • Перемещения по оси Z (ход), мм650
  • Максимальный диаметр заготовки, мм850
  • Максимальная высота заготовки (ДО), мм450
  • Холостая (ускоренная) подача по оси Х, м/мин40
  • Холостая (ускоренная) подача по оси Y, м/мин40
  • Холостая (ускоренная) подача по оси Z, м/мин40


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальный диаметр заготовки, мм
  • Максимальная высота заготовки (ДО), мм
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


  • Тип конструкцииС наклонно-поворотным столом
  • Станина / Тип станиныПолностью литая чугунная станина
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до торца шпинделя (МИН), мм70
  • Расстояние от поверхности стола до торца шпинделя (МАКС), мм720
  • Расстояние от оси шпинделя до колонны, мм650
  • Холостая (ускоренная) подача по оси А, об/мин17
  • Холостая (ускоренная) подача по оси C, об/мин33
  • Крутящий (опрокидывающий) момент оси А, Нм1 440
  • Крутящий (опрокидывающий) момент оси C, Нм384

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)MATSUURA
  • Модель ЧПУG-Tech 31i


Опциональное оснащение 1
  • Система управления (ЧПУ)
  • Модель ЧПУ

Шпиндель / Двигатель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Зажим инструмента (штревель)
  • Способ охлаждения

Шпиндель / Двигатель
-
Базовое оснащение
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин12 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм102.3
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм187.3
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт22
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждения


Опциональное оснащение 1
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин20 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм79.5
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм108.5
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт15
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
  • Конус шпинделяBT (JIS B6339 или MAS403)
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждения

Стол станка
-

  • Поворот по оси А, ОТ, град.
  • Поворот по оси А, ДО, град.
  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станка
  • Привод вращения стола, тип
  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Диаметр рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Стол станка
-
Базовое оснащение
  • Поворот по оси А, ОТ, град.30
  • Поворот по оси А, ДО, град.125
  • Поворот по оси C, ОТ, град.0
  • Поворот по оси C, ДО, град.360
  • Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
  • Привод вращения стола, типПрямой привод (Direct Drive)
  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Диаметр рабочей поверхности стола, мм500
  • Грузоподъемность стола, кг500


Опциональное оснащение 1
  • Поворот по оси А, ОТ, град.
  • Поворот по оси А, ДО, град.
  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
  • Привод вращения стола, типПрямой привод (Direct Drive)
  • Длина рабочей поверхности стола, мм
  • Ширина рабочей поверхности стола, мм
  • Диаметр рабочей поверхности стола, мм700
  • Грузоподъемность стола, кг500

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт60
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм80
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
  • Максимальная длина (вылет) инструмента, мм350
  • Максимальная масса одного инструмента, кг10


Опциональное оснащение 1
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт90
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм80
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
  • Максимальная длина (вылет) инструмента, мм350
  • Максимальная масса одного инструмента, кг10


Опциональное оснащение 2
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт120
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм80
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм150
  • Максимальная длина (вылет) инструмента, мм350
  • Максимальная масса одного инструмента, кг10

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л560
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л560
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 2
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л560
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар70
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 3
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л560
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар140
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л

Установка
-
  • Специальный фундаментНЕ требуется
  • Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
  • Подвод воздухаТребуется
  • Давление воздуха, бар6
  • Потребление воздуха, л/мин300

Электроэнергия
-
  • Напряжение, В 220
  • Частота, Гц 50
  • Потребляемая мощность, кВА 56

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
Рассмотрите аналоги:
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Oturn V5-630B Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Oturn V5-630B
  • Производитель:Oturn
  • Модель:V5-630B
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Comi LaborMax 4220 Z 1200 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Comi LaborMax 4220 Z 1200
  • Производитель:Comi
  • Модель:LaborMax 4220 Z 1200
  • Страна бренда:Италия
  • Страна завода-изготовителя:Италия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Priminer U400 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Priminer U400
  • Производитель:Priminer
  • Модель:U400
  • Страна бренда:Германия
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Priminer U500 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Priminer U500
  • Производитель:Priminer
  • Модель:U500
  • Страна бренда:Германия
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX900T Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX900T
  • Производитель:Pinnacle
  • Модель:BX900T
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX900DD Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX900DD
  • Производитель:Pinnacle
  • Модель:BX900DD
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX900 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX900
  • Производитель:Pinnacle
  • Модель:BX900
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX500DD Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX500DD
  • Производитель:Pinnacle
  • Модель:BX500DD
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX700T Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX700T
  • Производитель:Pinnacle
  • Модель:BX700T
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX700DD Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX700DD
  • Производитель:Pinnacle
  • Модель:BX700DD
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX700 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX700
  • Производитель:Pinnacle
  • Модель:BX700
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX500 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX500
  • Производитель:Pinnacle
  • Модель:BX500
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX300 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX300
  • Производитель:Pinnacle
  • Модель:BX300
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX700A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX700A
  • Производитель:Pinnacle
  • Модель:BX700A
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX500A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX500A
  • Производитель:Pinnacle
  • Модель:BX500A
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX300A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle BX300A
  • Производитель:Pinnacle
  • Модель:BX300A
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX500 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX500
  • Производитель:Pinnacle
  • Модель:AX500
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX450 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX450
  • Производитель:Pinnacle
  • Модель:AX450
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX320 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX320
  • Производитель:Pinnacle
  • Модель:AX320
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX170 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Pinnacle AX170
  • Производитель:Pinnacle
  • Модель:AX170
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
