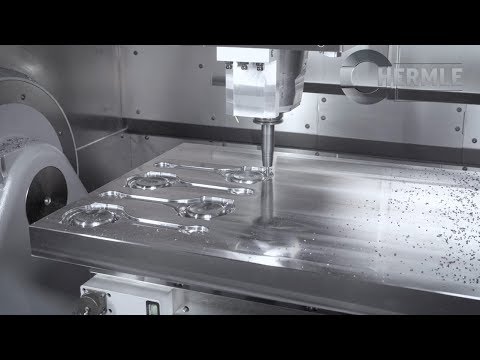

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Hermle AG C 650
В машиностроении и точном приборостроении, в медицине и энгергетики, в авиационно-космической и автомобильной промышленности, при производстве инструментов, форм и смежной продукции: станок C 650 разработан для самых различных фрезерных операций.
Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Hermle AG C 650
- ПроизводительHermle AG
- МодельC 650
- Страна брендаГермания
- Страна завода-изготовителяГермания
- Область примененияАвиационная промышленность, Космическая промышленность, Легкая промышленность, Медицинская промышленность, Общее машиностроение, Штампы и пресс-формы, Электронная промышленность и микроэлектроника
- Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Максимальная длина заготовки (ДО), мм
- Максимальная ширина заготовки (ДО), мм
- Максимальный диаметр заготовки, мм
- Максимальная высота заготовки (ДО), мм
- Рабочие подачи по оси А,об/мин
- Рабочие подачи по оси C, об/мин
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
Базовое оснащение
- Количество координат станка (число осей)5
- Кол-во одновременно управляемых координат станка (осей)5
- Направляющие станкаКачения шариковые
- Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
- Перемещения по оси X (ход), мм1 050
- Перемещения по оси Y (ход), мм900
- Перемещения по оси Z (ход), мм600
- Максимальная длина заготовки (ДО), мм1 050
- Максимальная ширина заготовки (ДО), мм900
- Максимальный диаметр заготовки, мм900
- Максимальная высота заготовки (ДО), мм600
- Рабочие подачи по оси А,об/мин25
- Рабочие подачи по оси C, об/мин25
- Холостая (ускоренная) подача по оси Х, м/мин35
- Холостая (ускоренная) подача по оси Y, м/мин35
- Холостая (ускоренная) подача по оси Z, м/мин35
Опциональное оснащение 1
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Максимальная длина заготовки (ДО), мм
- Максимальная ширина заготовки (ДО), мм
- Максимальный диаметр заготовки, мм
- Максимальная высота заготовки (ДО), мм
- Рабочие подачи по оси А,об/мин
- Рабочие подачи по оси C, об/мин
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
- Тип конструкцииС наклонно-поворотным столом
- Станина / Тип станиныИз минерального литья с демпфирующими свойствами
- Материал станиныЧугун (литая)
- Холостая (ускоренная) подача по оси А, об/мин25
- Холостая (ускоренная) подача по оси C, об/мин25
- Система управления (ЧПУ)
- Модель ЧПУ
- Диагональ системы ЧПУ, дюйм
Базовое оснащение
- Система управления (ЧПУ)Heidenhain
- Модель ЧПУTNC 640
- Диагональ системы ЧПУ, дюйм19
Опциональное оснащение 1
- Система управления (ЧПУ)
- Модель ЧПУ
- Диагональ системы ЧПУ, дюйм
- Тип привода шпинделя
- Частота вращения шпинделя ОТ, об/мин
- Частота вращения шпинделя ДО, об/мин
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт
- Конус шпинделя
- Размер конуса шпинделя
- Зажим инструмента (штревель)
- Способ охлаждения
Базовое оснащение
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин15 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм86
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм148
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт25
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт42
- Конус шпинделяSK
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлаждения
Опциональное оснащение 1
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин15 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм86
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм148
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт25
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт42
- Конус шпинделяHSK
- Размер конуса шпинделя63
- Зажим инструмента (штревель)
- Способ охлаждения
Опциональное оснащение 2
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин18 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм86
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм148
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт25
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт42
- Конус шпинделяHSK
- Размер конуса шпинделя63
- Зажим инструмента (штревель)
- Способ охлаждения
- Поворот по оси А, ОТ, град.
- Поворот по оси А, ДО, град.
- Поворот по оси C, ОТ, град.
- Поворот по оси C, ДО, град.
- Тип стола станка
- Привод вращения стола, тип
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Диаметр рабочей поверхности стола, мм
- Грузоподъемность стола, кг
Базовое оснащение
- Поворот по оси А, ОТ, град.115
- Поворот по оси А, ДО, град.115
- Поворот по оси C, ОТ, град.0
- Поворот по оси C, ДО, град.360
- Тип стола станкаЗакреплен горизонтально
- Привод вращения стола, тип
- Длина рабочей поверхности стола, мм1 250
- Ширина рабочей поверхности стола, мм982
- Диаметр рабочей поверхности стола, мм
- Грузоподъемность стола, кг3 000
Опциональное оснащение 1
- Поворот по оси А, ОТ, град.
- Поворот по оси А, ДО, град.
- Поворот по оси C, ОТ, град.
- Поворот по оси C, ДО, град.
- Тип стола станкаТипа ЛЮЛЬКА с двусторонним приводом
- Привод вращения стола, типЧервяк (скольжения)
- Длина рабочей поверхности стола, мм750
- Ширина рабочей поверхности стола, мм
- Диаметр рабочей поверхности стола, мм750
- Грузоподъемность стола, кг1 500
- Количество T-образных пазов стола, шт9
- Размер T-образных пазов стола, мм18
- Автоматическая смена инструмента
- Тип инструментального магазина
- Количество инструмента в устройстве АСИ, шт
- Время смены инструмента ("от стружки до стружки"), сек
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
- Максимальная длина (вылет) инструмента, мм
- Максимальная масса одного инструмента, кг
Базовое оснащение
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт42
- Время смены инструмента ("от стружки до стружки"), сек6
- Максимальный диаметр инструмента, мм80
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
- Максимальная длина (вылет) инструмента, мм350
- Максимальная масса одного инструмента, кг8
Опциональное оснащение 1
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт50
- Время смены инструмента ("от стружки до стружки"), сек6
- Максимальный диаметр инструмента, мм80
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
- Максимальная длина (вылет) инструмента, мм350
- Максимальная масса одного инструмента, кг8
Опциональное оснащение 2
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт88
- Время смены инструмента ("от стружки до стружки"), сек6
- Максимальный диаметр инструмента, мм80
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
- Максимальная длина (вылет) инструмента, мм350
- Максимальная масса одного инструмента, кг8
- Стандарт измерения точности позционирования
- Точность позиционирования X, мкм
- Точность позиционирования Y, мкм
- Точность позиционирования Z мкм
- Точность позиционирования по оси A, угл.сек.
- Точность позиционирования по оси B, угл.сек.
- Точность позиционирования по оси C, угл.сек.
Базовое оснащение
- Стандарт измерения точности позционированияVDI/DGQ 3441
- Точность позиционирования X, мкм8
- Точность позиционирования Y, мкм8
- Точность позиционирования Z мкм8
- Точность позиционирования по оси A, угл.сек.10
- Точность позиционирования по оси B, угл.сек.
- Точность позиционирования по оси C, угл.сек.8
Опциональное оснащение 1
- Стандарт измерения точности позционирования
- Точность позиционирования X, мкм5
- Точность позиционирования Y, мкм5
- Точность позиционирования Z мкм5
- Точность позиционирования по оси A, угл.сек.6
- Точность позиционирования по оси B, угл.сек.
- Точность позиционирования по оси C, угл.сек.6
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Базовое оснащение
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л375
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Опциональное оснащение 1
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л375
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар40
- Производительность насоса внутренней подачи СОЖ, л/мин27
- Емкость бака для внутренней подачи СОЖ, л570
Опциональное оснащение 2
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л375
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар80
- Производительность насоса внутренней подачи СОЖ, л/мин30
- Емкость бака для внутренней подачи СОЖ, л1 100
- Специальный фундаментНЕ требуется
- Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
- Подвод воздухаТребуется
- Давление воздуха, бар6
- Подвод жидкостейНЕ требуется
- Напряжение, В 400
- Частота, Гц 50
- Потребляемая мощность, кВА 50
- Длина, мм 3 575
- Ширина (глубина), мм 3 850
- Высота, мм 3 360
- Масса нетто, кг 15 000
ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические
характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких
обстоятельствах не является публичной офертой!
Рассмотрите аналоги:
- Производитель:SLT
- Модель:HSC400 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:HSC200 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:HSC800 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:HSC650 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:HSC500 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:P3050
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:P3020
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:P3015
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:800UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:650UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:400UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:6026UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:4021UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:3016UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:1810UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:WMT CNC Industrial Co., Ltd
- Модель:VB63F5
- Страна бренда:Китай
- Страна завода-изготовителя:Китай
- Производитель:WMT CNC Industrial Co., Ltd
- Модель:G40SF5
- Страна бренда:Китай
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:HSC200 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:2552UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:720UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
