Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Hermle AG C 62 U MT

Вы представитель этого бренда?

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Hermle AG C 62 U MT - Фото №1

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Hermle AG C 62 U MT - Фото №2

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Hermle AG C 62 U MT - Фото №3

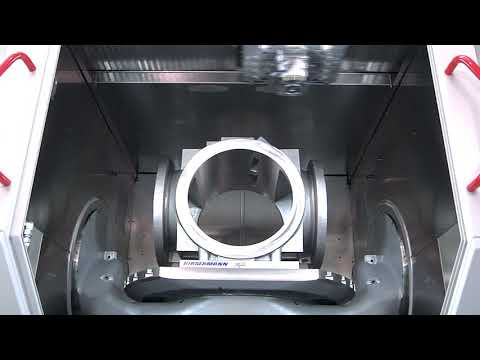

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Hermle AG C 62 U MT - Видео c Youtube №1

Ультрасовременная обработка с ЧПУ – для нее применяется топ-модель линейки High-Performance-Line и всего ассортимента Hermle, центр C 62/ C 62 U MT. Этот высокодинамичный обрабатывающий центр предназначен специально для эффективной фрезерной и токарной обработки деталей с ЧПУ.

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Hermle AG C 62 U MT

Основные данные

ПроизводительHermle AG
МодельC 62 U MT
Страна брендаГермания
Страна завода-изготовителяГермания
Область примененияАвиационная промышленность, Космическая промышленность, Легкая промышленность, Медицинская промышленность, Общее машиностроение, Штампы и пресс-формы, Электронная промышленность и микроэлектроника
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальный диаметр заготовки, мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси А,об/мин
Рабочие подачи по оси C, об/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)5
Кол-во одновременно управляемых координат станка (осей)5
Направляющие станкаКачения шариковые
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Перемещения по оси X (ход), мм1 200
Перемещения по оси Y (ход), мм1 300
Перемещения по оси Z (ход), мм900
Максимальный диаметр заготовки, мм1 400
Максимальная высота заготовки (ДО), мм900
Рабочие подачи по оси А,об/мин15
Рабочие подачи по оси C, об/мин400
Холостая (ускоренная) подача по оси Х, м/мин50
Холостая (ускоренная) подача по оси Y, м/мин50
Холостая (ускоренная) подача по оси Z, м/мин50

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Максимальный диаметр заготовки, мм
Максимальная высота заготовки (ДО), мм
Рабочие подачи по оси А,об/мин
Рабочие подачи по оси C, об/мин
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Тип конструкцииС наклонно-поворотным столом
Станина / Тип станиныИз минерального литья с демпфирующими свойствами
Материал станиныЧугун (литая)
Холостая (ускоренная) подача по оси А, об/мин15
Холостая (ускоренная) подача по оси C, об/мин400

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Heidenhain
Модель ЧПУTNC 640
Диагональ системы ЧПУ, дюйм19
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

Опциональное оснащение 1

Система управления (ЧПУ)Siemens
Модель ЧПУ828DSL
Диагональ системы ЧПУ, дюйм19
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

Шпиндель / Двигатель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя
Зажим инструмента (штревель)
Способ охлаждения

Шпиндель / Двигатель

Базовое оснащение

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин9 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм197
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм356
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт31
Мощность шпинделя ПИКОВАЯ (максимальная), кВт56
Конус шпинделяSK
Размер конуса шпинделя50
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 1

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин9 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм324
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм560
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт41
Мощность шпинделя ПИКОВАЯ (максимальная), кВт70
Конус шпинделяHSK
Размер конуса шпинделя100
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 2

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин10 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм157
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм298
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт12
Мощность шпинделя ПИКОВАЯ (максимальная), кВт23
Конус шпинделяHSK
Размер конуса шпинделя63
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 3

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин12 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм197
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм356
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт31
Мощность шпинделя ПИКОВАЯ (максимальная), кВт56
Конус шпинделяHSK
Размер конуса шпинделя100
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 4

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин15 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм108
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм215
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт17.5
Мощность шпинделя ПИКОВАЯ (максимальная), кВт35
Конус шпинделяSK
Размер конуса шпинделя40
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 5

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин18 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм108
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм215
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт17.5
Мощность шпинделя ПИКОВАЯ (максимальная), кВт35
Конус шпинделяHSK
Размер конуса шпинделя63
Зажим инструмента (штревель)
Способ охлаждения

Стол станка

Поворот по оси А, ОТ, град.
Поворот по оси А, ДО, град.
Поворот по оси C, ОТ, град.
Поворот по оси C, ДО, град.
Тип стола станка
Привод вращения стола, тип
Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Диаметр рабочей поверхности стола, мм
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Поворот по оси А, ОТ, град.130
Поворот по оси А, ДО, град.130
Поворот по оси C, ОТ, град.0
Поворот по оси C, ДО, град.360
Тип стола станкаТипа ЛЮЛЬКА с двусторонним приводом
Привод вращения стола, типПрямой привод (Direct Drive)
Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Диаметр рабочей поверхности стола, мм900
Грузоподъемность стола, кг2 500

Опциональное оснащение 1

Поворот по оси А, ОТ, град.
Поворот по оси А, ДО, град.
Поворот по оси C, ОТ, град.
Поворот по оси C, ДО, град.
Тип стола станкаТипа ЛЮЛЬКА с двусторонним приводом
Привод вращения стола, типПрямой привод (Direct Drive)
Длина рабочей поверхности стола, мм1 100
Ширина рабочей поверхности стола, мм
Диаметр рабочей поверхности стола, мм1 350
Грузоподъемность стола, кг2 500

Опциональное оснащение 2

Тип стола станкаТипа ЛЮЛЬКА с двусторонним приводом
Привод вращения стола, типПрямой привод (Direct Drive)
Длина рабочей поверхности стола, мм
Ширина рабочей поверхности стола, мм
Диаметр рабочей поверхности стола, мм1 200
Грузоподъемность стола, кг1 500

Количество T-образных пазов стола, шт7
Размер T-образных пазов стола, мм18

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт50
Время смены инструмента ("от стружки до стружки"), сек9.5
Максимальный диаметр инструмента, мм250
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм500
Максимальная масса одного инструмента, кг30

Опциональное оснащение 1

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт70
Время смены инструмента ("от стружки до стружки"), сек7
Максимальный диаметр инструмента, мм250
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм500
Максимальная масса одного инструмента, кг15

Точность

Стандарт измерения точности позционирования
Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Точность позиционирования по оси A, угл.сек.
Точность позиционирования по оси B, угл.сек.
Точность позиционирования по оси C, угл.сек.

Точность

Базовое оснащение

Стандарт измерения точности позционированияVDI/DGQ 3441
Точность позиционирования X, мкм8
Точность позиционирования Y, мкм8
Точность позиционирования Z мкм8
Точность позиционирования по оси A, угл.сек.10
Точность позиционирования по оси B, угл.сек.
Точность позиционирования по оси C, угл.сек.8

Опциональное оснащение 1

Стандарт измерения точности позционирования
Точность позиционирования X, мкм5
Точность позиционирования Y, мкм5
Точность позиционирования Z мкм5
Точность позиционирования по оси A, угл.сек.6
Точность позиционирования по оси B, угл.сек.
Точность позиционирования по оси C, угл.сек.6

Подача СОЖ

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Давление наружной подачи СОЖ, бар5
Производительность насоса наружной подачи СОЖ, л/мин140
Емкость бака для наружной подачи СОЖ, л600
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Опциональное оснащение 1

Давление наружной подачи СОЖ, бар5
Производительность насоса наружной подачи СОЖ, л/мин140
Емкость бака для наружной подачи СОЖ, л600
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар40
Производительность насоса внутренней подачи СОЖ, л/мин47
Емкость бака для внутренней подачи СОЖ, л1 700

Опциональное оснащение 2

Давление наружной подачи СОЖ, бар5
Производительность насоса наружной подачи СОЖ, л/мин140
Емкость бака для наружной подачи СОЖ, л600
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар80
Производительность насоса внутренней подачи СОЖ, л/мин47
Емкость бака для внутренней подачи СОЖ, л1 700

Установка

Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
Подвод воздухаТребуется
Давление воздуха, бар6
Подвод жидкостейНЕ требуется

Электроэнергия

Напряжение, В 400
Частота, Гц 50
Потребляемая мощность, кВА 114

Габариты и масса

Длина, мм 6 180
Ширина (глубина), мм 6 640
Высота, мм 4 860
Масса нетто, кг 30 500

Базовая комплектация

Подготовка станка к подключению поворотного или наклонно-поворотного стола
Интерфейс Ethernet
Интерфейс USB
Прямое резьбонарезание (прямое нарезание резьбы метчиком)
Выносной ручной пульт управления (маховичок)
Крыша рабочей зоны станка
Кабина для станка (защита рабочей зоны)
Телескопическая защита направляющих и ШВП
Сигнальная лампа (сигнальный фонарь)
Освещение рабочей зоны
Подача СОЖ снаружи (дюзы)
Подача СОЖ через центр шпинделя (внутренняя подача СОЖ)
Транспортер для стружки
Пистолет пневматический (воздушный)
Комплект выравнивающих опор (опоры и нивелировочные болты

Возможные опции

Устройство автоматической смены палет
Свободные M-функции
Безопасность при аварийном отключении электроэнергии
Тропический пакет (блок активного охлаждения для электрошкафа)
Маслоотделитель
Прямые измерительные системы по линейным осям X, Y, Z (оптические или магнитные линейки)
Прямые измерительные системы по круговым осям A, B, C (оптические или магнитные линейки)
Подача сжатого воздуха в измерительные системы
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Лазерная система для измерения инструмента
Контроль поломки инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Транспортер для удаления стружки шнекового типа
Смыв стружки на стенах кабины
Пистолет СОЖ для удаления стружки
Термостабилизация СОЖ
Обдув воздухом через центр шпинделя
Система вытяжки испарений масла и СОЖ
Переключение с подачи СОЖ на обдув воздухом
Автоматическая дверь кабины станка
Интерфейс для робота или другой системы автоматизации
Соединение в столе (для подключения гидравлической или пневматической системы)
Подготовка к использованию системы нулевого базирования
Понижающий трансформатор
Комплект быстроизнащивающихся запасных частей
Комплект инструмента для обслуживания станка
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой

Сортировать по:

Показывать по:

Сортировать по:

Показывать по:

Файлы для Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Hermle AG C 62 U MT

pdf

cdcde3fc9f8407d629a4e3c77735ea87

pdf

hermle_technical_data_c32_en

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!

Рассмотрите аналоги:
