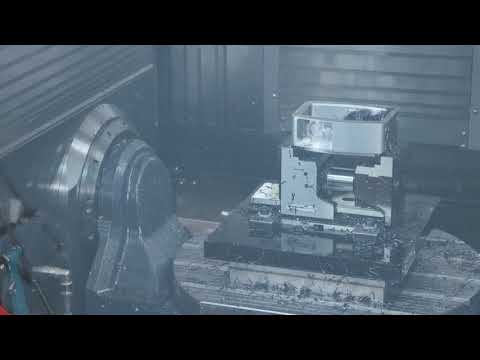

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ HEDELIUS ACURA 65 Celox

Вы представитель этого бренда?

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ HEDELIUS ACURA 65 Celox

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ HEDELIUS ACURA 65 Celox - Видео c Youtube №1

Металлорежущие фрезерные центры Hedelius серии ACURA (Акура) предназначены для обработки корпусных заготовок, тел вращения с 5-ти разных сторон за один установ. Возможна обработка деталей из стальных, алюминиевых, жаропрочных и нержавеющих сплавов, при этом максимальная производительность фрезерования до 550 см³/мин.

Обрабатывающие центры серии ACURA отлично решают технологические задачи в области механической обработки металла корпусных деталей.

Станок представляет собой фрезерный обрабатывающий центр вертикального типа с наклонно-поворотным столом с 2-мя опорами.

Центры серии ACURA - это решение для точной и высокопроизводительной обработки. Компактные размеры, сниженные вибрации благодаря уникальной конструкции колонны по оси Y выполненной из высококачественного чугуна (ВЧ). Наклонно-поворотный стол с 2-мя точками опоры и по оси Z защищен от воздействия тепловых расширений. Применение этих и других инновационных решений позволяет значительно улучшить качество обработки при компактном размере станка.

ПроизводительHEDELIUS
Максимальный диаметр инструмента, мм75, 75, 75, 75
Масса нетто, кг 7 200

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ HEDELIUS ACURA 65 Celox

Основные данные

ПроизводительHEDELIUS
МодельACURA 65 Celox
Страна брендаГермания
Страна завода-изготовителяГермания
Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Общее машиностроение, Штампы и пресс-формы
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)5
Кол-во одновременно управляемых координат станка (осей)5
Направляющие станкаКачения роликовые
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Перемещения по оси X (ход), мм700
Перемещения по оси Y (ход), мм650
Перемещения по оси Z (ход), мм600
Холостая (ускоренная) подача по оси Х, м/мин40
Холостая (ускоренная) подача по оси Y, м/мин40
Холостая (ускоренная) подача по оси Z, м/мин40

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Тип конструкцииС наклонно-поворотным столом
Станина / Тип станиныГибридная станина из стали и чугуна
Материал станиныЧугун (литая)

ЧПУ

Система управления (ЧПУ)
Модель ЧПУ
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

ЧПУ

Базовое оснащение

Система управления (ЧПУ)Heidenhain
Модель ЧПУTNC 640
Диагональ системы ЧПУ, дюйм
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

Опциональное оснащение 1

Система управления (ЧПУ)Siemens
Модель ЧПУ828DSL
Диагональ системы ЧПУ, дюйм 19
Встроенная память ЧПУ, Мб
Время обработки кадра, мс

Шпиндель / Двигатель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя
Зажим инструмента (штревель)
Способ охлаждения

Шпиндель / Двигатель

Базовое оснащение

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин12 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм100
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт14
Мощность шпинделя ПИКОВАЯ (максимальная), кВт19
Конус шпинделяSK
Размер конуса шпинделя40
Зажим инструмента (штревель) DIN 69872‑A40
Способ охлажденияводяное

Опциональное оснащение 1

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин14 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм117
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт1
Мощность шпинделя ПИКОВАЯ (максимальная), кВт19
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя40
Зажим инструмента (штревель)
Способ охлажденияводяное

Опциональное оснащение 2

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин12 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм100
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт1
Мощность шпинделя ПИКОВАЯ (максимальная), кВт22
Конус шпинделяBT (JIS B6339 или MAS403)
Размер конуса шпинделя40
Зажим инструмента (штревель)
Способ охлажденияводяное

Опциональное оснащение 3

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин14 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм183
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт1
Мощность шпинделя ПИКОВАЯ (максимальная), кВт29
Конус шпинделяSK
Размер конуса шпинделя40
Зажим инструмента (штревель) DIN 69872‑A40
Способ охлажденияводяное

Опциональное оснащение 4

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин18 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм142
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт1
Мощность шпинделя ПИКОВАЯ (максимальная), кВт35
Конус шпинделяSK
Размер конуса шпинделя40
Зажим инструмента (штревель) DIN 69872‑A40
Способ охлажденияводяное

Опциональное оснащение 5

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин18 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт1
Мощность шпинделя ПИКОВАЯ (максимальная), кВт35
Конус шпинделяHSK
Размер конуса шпинделя63
Зажим инструмента (штревель) DIN 69872‑A40
Способ охлажденияводяное

Стол станка

Поворот по оси А, ОТ, град.
Поворот по оси А, ДО, град.
Поворот по оси C, ОТ, град.
Поворот по оси C, ДО, град.
Тип стола станка
Привод вращения стола, тип
Длина рабочей поверхности стола, мм
Диаметр рабочей поверхности стола, мм
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Поворот по оси А, ОТ, град.30
Поворот по оси А, ДО, град.115
Поворот по оси C, ОТ, град.0
Поворот по оси C, ДО, град.360
Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
Привод вращения стола, типЧервяк (скольжения)
Длина рабочей поверхности стола, мм540
Диаметр рабочей поверхности стола, мм650
Грузоподъемность стола, кг500

Опциональное оснащение 1

Поворот по оси А, ОТ, град.
Поворот по оси А, ДО, град.
Поворот по оси C, ОТ, град.
Поворот по оси C, ДО, град.
Тип стола станка
Привод вращения стола, тип
Длина рабочей поверхности стола, мм
Диаметр рабочей поверхности стола, мм
Грузоподъемность стола, кг

Количество T-образных пазов стола, шт5
Размер T-образных пазов стола, мм14
Расстояние между T-образными пазами стола, мм100

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт65
Время смены инструмента ("от стружки до стружки"), сек9
Максимальный диаметр инструмента, мм75
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм100
Максимальная длина (вылет) инструмента, мм330
Максимальная масса одного инструмента, кг

Опциональное оснащение 1

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт80
Время смены инструмента ("от стружки до стружки"), сек9
Максимальный диаметр инструмента, мм75
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм100
Максимальная длина (вылет) инструмента, мм330
Максимальная масса одного инструмента, кг

Опциональное оснащение 2

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт100
Время смены инструмента ("от стружки до стружки"), сек9
Максимальный диаметр инструмента, мм75
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм100
Максимальная длина (вылет) инструмента, мм330
Максимальная масса одного инструмента, кг

Опциональное оснащение 3

Автоматическая смена инструментаЕсть
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт125
Время смены инструмента ("от стружки до стружки"), сек9
Максимальный диаметр инструмента, мм75
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм100
Максимальная длина (вылет) инструмента, мм330
Максимальная масса одного инструмента, кг

Точность

Стандарт измерения точности позционирования
Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Точность позиционирования по оси A, угл.сек.

Точность

Базовое оснащение

Стандарт измерения точности позционированияVDI/DGQ 3441
Точность позиционирования X, мкм8
Точность позиционирования Y, мкм8
Точность позиционирования Z мкм8
Точность позиционирования по оси A, угл.сек.21 600

Опциональное оснащение 1

Стандарт измерения точности позционирования
Точность позиционирования X, мкм
Точность позиционирования Y, мкм
Точность позиционирования Z мкм
Точность позиционирования по оси A, угл.сек.

Подача СОЖ

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ

Базовое оснащение

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Опциональное оснащение 1

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар25
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Опциональное оснащение 2

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар50
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Опциональное оснащение 3

Давление наружной подачи СОЖ, бар
Производительность насоса наружной подачи СОЖ, л/мин
Емкость бака для наружной подачи СОЖ, л
Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар75
Производительность насоса внутренней подачи СОЖ, л/мин
Емкость бака для внутренней подачи СОЖ, л

Установка

Специальный фундаментНЕ требуется
Подвод воздухаТребуется
Давление воздуха, бар6
Подвод жидкостейНЕ требуется

Габариты и масса

Длина, мм 3 989
Ширина (глубина), мм 3 775
Высота, мм 2 515
Масса нетто, кг 7 200

Базовая комплектация

Подготовка станка к подключению поворотного или наклонно-поворотного стола
Прямое резьбонарезание (прямое нарезание резьбы метчиком)
Крыша рабочей зоны станка
Кабина для станка (защита рабочей зоны)
Телескопическая защита направляющих и ШВП
Освещение рабочей зоны
Прямые измерительные системы по линейным осям X, Y, Z (оптические или магнитные линейки)
Подача СОЖ снаружи (дюзы)
Обдув воздухом через центр шпинделя

Возможные опции

Устройство автоматической смены палет
Интерфейс Ethernet
Интерфейс USB
Интерфейс RS 232
Выносной ручной пульт управления (маховичок)
Свободные M-функции
Безопасность при аварийном отключении электроэнергии
Тропический пакет (блок активного охлаждения для электрошкафа)
Маслоотделитель
Сигнальная лампа (сигнальный фонарь)
Прямые измерительные системы по круговым осям A, B, C (оптические или магнитные линейки)
Подача сжатого воздуха в измерительные системы
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Лазерная система для измерения инструмента
Контроль поломки инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Подача СОЖ через центр шпинделя (внутренняя подача СОЖ)
Транспортер для стружки
Транспортер для удаления стружки шнекового типа
Смыв стружки на стенах кабины
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Термостабилизация СОЖ
Система вытяжки испарений масла и СОЖ
Переключение с подачи СОЖ на обдув воздухом
Автоматическая дверь кабины станка
Интерфейс для робота или другой системы автоматизации
Соединение в столе (для подключения гидравлической или пневматической системы)
Подготовка к использованию системы нулевого базирования
Контропора + задняя бабка
Комплект выравнивающих опор (опоры и нивелировочные болты
Понижающий трансформатор
Комплект быстроизнащивающихся запасных частей
Комплект инструмента для обслуживания станка
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой

Сортировать по:

Показывать по:

Сортировать по:

Показывать по:

Файлы для Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ HEDELIUS ACURA 65 Celox

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!

Рассмотрите аналоги:
