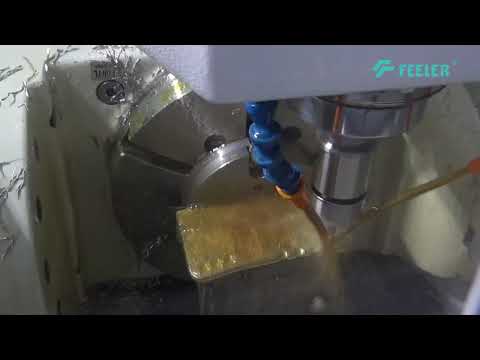

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ FEELER U-250
Обрабатывающий центр имеет подвижную колонну. Станина и колонна отлиты из высококачественного серого чугуна FC300. Направляющие осей X/Y/Z расположены непосредственно на колонне, вне рабочей зоны. Данная конструктивная особенность защищает направляющие от попадания СОЖ и стружки, тем самым увеличивая срок их службы. Колонна станка имеет коробчатую форму с большим количеством рёбер жёсткости. Направляющие расположены таким образом, что в процессе обработки детали нагрузка равномерно распределяется по всем осям, что обеспечивает высокую жесткость и высокую точность обработки в течении всего срока эксплуатации станка. Компактная конструкция станка позволяет увеличить полезную площадь производственного участка.
- ПроизводительFEELER
- Максимальный диаметр инструмента, мм60, 60
- Масса нетто, кг 2 550
- Потребляемая мощность, кВА 18
Цена:По запросу
Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ FEELER U-250
- ПроизводительFEELER
- МодельU-250
- Страна брендаТайвань
- Страна завода-изготовителяТайвань
- Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Общее машиностроение, Штампы и пресс-формы
- Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
Базовое оснащение
- Количество координат станка (число осей)5
- Кол-во одновременно управляемых координат станка (осей)5
- Направляющие станкаКачения роликовые
- Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
- Перемещения по оси X (ход), мм350
- Перемещения по оси Y (ход), мм250
- Перемещения по оси Z (ход), мм300
- Холостая (ускоренная) подача по оси Х, м/мин36
- Холостая (ускоренная) подача по оси Y, м/мин36
- Холостая (ускоренная) подача по оси Z, м/мин36
Опциональное оснащение 1
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Направляющие станка
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
- Тип конструкцииС наклонно-поворотным столом
- Станина / Тип станиныПолностью литая чугунная станина
- Материал станиныЧугун (литая)
- Расстояние от поверхности стола до торца шпинделя (МИН), мм175
- Расстояние от поверхности стола до торца шпинделя (МАКС), мм425
- Расстояние от оси шпинделя до колонны, мм455
- Система управления (ЧПУ)
- Модель ЧПУ
- Диагональ системы ЧПУ, дюйм
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
Базовое оснащение
- Система управления (ЧПУ)Fanuc
- Модель ЧПУ0i-MF
- Диагональ системы ЧПУ, дюйм
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
Опциональное оснащение 1
- Система управления (ЧПУ)Siemens
- Модель ЧПУ828D
- Диагональ системы ЧПУ, дюйм
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
- Тип привода шпинделя
- Частота вращения шпинделя ОТ, об/мин
- Частота вращения шпинделя ДО, об/мин
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт
- Конус шпинделя
- Размер конуса шпинделя
- Зажим инструмента (штревель)
- Способ охлаждения
Базовое оснащение
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин10 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя30
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
Опциональное оснащение 1
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин12 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт5.5
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
- Конус шпинделяBT (JIS B6339 или MAS403)
- Размер конуса шпинделя30
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
- Поворот по оси А, ОТ, град.
- Поворот по оси А, ДО, град.
- Поворот по оси C, ОТ, град.
- Поворот по оси C, ДО, град.
- Тип стола станка
- Привод вращения стола, тип
- Диаметр рабочей поверхности стола, мм
- Грузоподъемность стола, кг
Базовое оснащение
- Поворот по оси А, ОТ, град.120
- Поворот по оси А, ДО, град.120
- Поворот по оси C, ОТ, град.0
- Поворот по оси C, ДО, град.360
- Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
- Привод вращения стола, типЧервяк (скольжения)
- Диаметр рабочей поверхности стола, мм250
- Грузоподъемность стола, кг100
Опциональное оснащение 1
- Поворот по оси А, ОТ, град.
- Поворот по оси А, ДО, град.
- Поворот по оси C, ОТ, град.
- Поворот по оси C, ДО, град.
- Тип стола станка
- Привод вращения стола, тип
- Диаметр рабочей поверхности стола, мм
- Грузоподъемность стола, кг
- Автоматическая смена инструмента
- Тип инструментального магазина
- Количество инструмента в устройстве АСИ, шт
- Время смены инструмента ("от стружки до стружки"), сек
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
- Максимальная длина (вылет) инструмента, мм
- Максимальная масса одного инструмента, кг
Базовое оснащение
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт10
- Время смены инструмента ("от стружки до стружки"), сек4
- Максимальный диаметр инструмента, мм60
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
- Максимальная длина (вылет) инструмента, мм150
- Максимальная масса одного инструмента, кг3
Опциональное оснащение 1
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаБарабанный
- Количество инструмента в устройстве АСИ, шт26
- Время смены инструмента ("от стружки до стружки"), сек4
- Максимальный диаметр инструмента, мм60
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
- Максимальная длина (вылет) инструмента, мм150
- Максимальная масса одного инструмента, кг3
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Базовое оснащение
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Опциональное оснащение 1
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Опциональное оснащение 2
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар30
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
- Специальный фундаментНЕ требуется
- Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
- Подвод воздухаТребуется
- Давление воздуха, бар6
- Потребляемая мощность, кВА 18
- Длина, мм 3 300
- Ширина (глубина), мм 1 330
- Высота, мм 2 330
- Масса нетто, кг 2 550
Подготовка станка к подключению поворотного или наклонно-поворотного стола
ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические
характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких
обстоятельствах не является публичной офертой!
