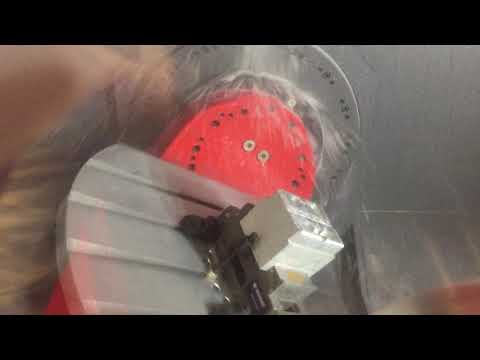

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ EMCO MaxMill 750

stars

Станки EMCO MAXXMILL созданы специально для высокопроизводительной и точной 5-осевой обработки. Высокую динамику приводов подач по осям X, Y, Z обеспечивают линейные приводы. Для обеспечения точности обработки и снижения температурных деформаций мотор-шпиндель имеет водяное охлаждение. А благодаря конструкции станка с жесткой литой чугунной станиной и подвижной колонной вибрации сведены к минимуму.

Поделиться:
Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ EMCO MaxMill 750
Основные данные
  • ПроизводительEMCO
  • МодельMaxMill 750
  • Страна брендаАвстрия
  • Страна завода-изготовителяАвстрия
  • Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Общее машиностроение, Штампы и пресс-формы
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальная длина заготовки (ДО), мм
  • Максимальная ширина заготовки (ДО), мм
  • Максимальный диаметр заготовки, мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси B,об/мин
  • Рабочие подачи по оси C, об/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)5
  • Кол-во одновременно управляемых координат станка (осей)5
  • Направляющие станкаСкольжения
  • Привод исполнительного звена станка (тип)Линейный двигатель (linear drive)
  • Перемещения по оси X (ход), мм750
  • Перемещения по оси Y (ход), мм610
  • Перемещения по оси Z (ход), мм500
  • Максимальная длина заготовки (ДО), мм750
  • Максимальная ширина заготовки (ДО), мм610
  • Максимальный диаметр заготовки, мм500
  • Максимальная высота заготовки (ДО), мм750
  • Рабочие подачи по оси B,об/мин25
  • Рабочие подачи по оси C, об/мин25
  • Холостая (ускоренная) подача по оси Х, м/мин30
  • Холостая (ускоренная) подача по оси Y, м/мин30
  • Холостая (ускоренная) подача по оси Z, м/мин30


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм800
  • Перемещения по оси Y (ход), мм610
  • Перемещения по оси Z (ход), мм500
  • Максимальная длина заготовки (ДО), мм
  • Максимальная ширина заготовки (ДО), мм
  • Максимальный диаметр заготовки, мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси B,об/мин
  • Рабочие подачи по оси C, об/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


  • Тип конструкцииС наклонно-поворотным столом
  • Станина / Тип станиныПолностью литая чугунная станина
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до торца шпинделя (МИН), мм175
  • Расстояние от поверхности стола до торца шпинделя (МАКС), мм675
  • Холостая (ускоренная) подача по оси B, об/мин25
  • Холостая (ускоренная) подача по оси C, об/мин25

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Heidenhain
  • Модель ЧПУTNC 640
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс


Опциональное оснащение 1
  • Система управления (ЧПУ)Siemens
  • Модель ЧПУ828DSL
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс

Шпиндель / Двигатель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Зажим инструмента (штревель)
  • Способ охлаждения

Шпиндель / Двигатель
-
Базовое оснащение
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин50
  • Частота вращения шпинделя ДО, об/мин12 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм100
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт15
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель) ISO 7388/2 Type B
  • Способ охлажденияводяное


Опциональное оснащение 1
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин50
  • Частота вращения шпинделя ДО, об/мин15 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм100
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт20
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлажденияводяное


Опциональное оснащение 2
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин50
  • Частота вращения шпинделя ДО, об/мин15 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм100
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт20
  • Конус шпинделяHSK
  • Размер конуса шпинделя63
  • Зажим инструмента (штревель)
  • Способ охлажденияводяное

Стол станка
-

  • Поворот по оси B, ОТ, град.
  • Поворот по оси B, ДО, град.
  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станка
  • Привод вращения стола, тип
  • Длина рабочей поверхности стола, мм
  • Диаметр рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Стол станка
-
Базовое оснащение
  • Поворот по оси B, ОТ, град.100
  • Поворот по оси B, ДО, град.100
  • Поворот по оси C, ОТ, град.0
  • Поворот по оси C, ДО, град.360
  • Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
  • Привод вращения стола, типПрямой привод (Direct Drive)
  • Длина рабочей поверхности стола, мм600
  • Диаметр рабочей поверхности стола, мм750
  • Грузоподъемность стола, кг300


Опциональное оснащение 1
  • Поворот по оси B, ОТ, град.
  • Поворот по оси B, ДО, град.
  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станка
  • Привод вращения стола, тип
  • Длина рабочей поверхности стола, мм
  • Диаметр рабочей поверхности стола, мм
  • Грузоподъемность стола, кг


  • Количество T-образных пазов стола, шт5
  • Размер T-образных пазов стола, мм14
  • Расстояние между T-образными пазами стола, мм100

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт30
  • Время смены инструмента ("от стружки до стружки"), сек2
  • Максимальный диаметр инструмента, мм80
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
  • Максимальная длина (вылет) инструмента, мм250
  • Максимальная масса одного инструмента, кг8


Опциональное оснащение 1
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт40
  • Время смены инструмента ("от стружки до стружки"), сек2
  • Максимальный диаметр инструмента, мм80
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
  • Максимальная длина (вылет) инструмента, мм250
  • Максимальная масса одного инструмента, кг8


Опциональное оснащение 2
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт60
  • Время смены инструмента ("от стружки до стружки"), сек2
  • Максимальный диаметр инструмента, мм80
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
  • Максимальная длина (вылет) инструмента, мм250
  • Максимальная масса одного инструмента, кг8

Точность
-

  • Стандарт измерения точности позционирования
  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Точность позиционирования по оси B, угл.сек.
  • Точность позиционирования по оси C, угл.сек.
  • Повторяемость (точности) по линейным осям, мкм

Точность
-
Базовое оснащение
  • Стандарт измерения точности позционированияVDI/DGQ 3441
  • Точность позиционирования X, мкм10
  • Точность позиционирования Y, мкм10
  • Точность позиционирования Z мкм10
  • Точность позиционирования по оси B, угл.сек.20
  • Точность позиционирования по оси C, угл.сек.10
  • Повторяемость (точности) по линейным осям, мкм4


Опциональное оснащение 1
  • Стандарт измерения точности позционирования
  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Точность позиционирования по оси B, угл.сек.
  • Точность позиционирования по оси C, угл.сек.
  • Повторяемость (точности) по линейным осям, мкм

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар2
  • Производительность насоса наружной подачи СОЖ, л/мин40
  • Емкость бака для наружной подачи СОЖ, л250


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л

Установка
-
  • Специальный фундаментНЕ требуется
  • Подвод воздухаТребуется
  • Давление воздуха, бар6
  • Подвод жидкостейНЕ требуется

Габариты и масса
-
  • Длина, мм 2 770
  • Ширина (глубина), мм 3 350
  • Высота, мм 3 060
  • Масса нетто, кг 7 900

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
Рассмотрите аналоги:
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Neway VM650F Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Neway VM650F
  • Производитель:Neway
  • Модель:VM650F
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Neway VM450F Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Neway VM450F
  • Производитель:Neway
  • Модель:VM450F
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3050 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3050
  • Производитель:SLT
  • Модель:P3050
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3020 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3020
  • Производитель:SLT
  • Модель:P3020
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3015 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT P3015
  • Производитель:SLT
  • Модель:P3015
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 800UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 800UX5
  • Производитель:SLT
  • Модель:800UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 650UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 650UX5
  • Производитель:SLT
  • Модель:650UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 400UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 400UX5
  • Производитель:SLT
  • Модель:400UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT VC850 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT VC850
  • Производитель:SLT
  • Модель:VC850
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 6026UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 6026UX5
  • Производитель:SLT
  • Модель:6026UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 4021UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 4021UX5
  • Производитель:SLT
  • Модель:4021UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 3016UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 3016UX5
  • Производитель:SLT
  • Модель:3016UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 1810UX5 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SLT 1810UX5
  • Производитель:SLT
  • Модель:1810UX5
  • Страна бренда:Россия
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-2511V/5A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-2511V/5A
  • Производитель:Maxtors
  • Модель:YMC-2511V/5A
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-2011V/5A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-2011V/5A
  • Производитель:Maxtors
  • Модель:YMC-2011V/5A
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1890V/5A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1890V/5A
  • Производитель:Maxtors
  • Модель:YMC-1890V/5A
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1580V/5A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1580V/5A
  • Производитель:Maxtors
  • Модель:YMC-1580V/5A
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1470V/5A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1470V/5A
  • Производитель:Maxtors
  • Модель:YMC-1470V/5A
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1270V/5A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1270V/5A
  • Производитель:Maxtors
  • Модель:YMC-1270V/5A
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1160V/5A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1160V/5A
  • Производитель:Maxtors
  • Модель:YMC-1160V/5A
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
