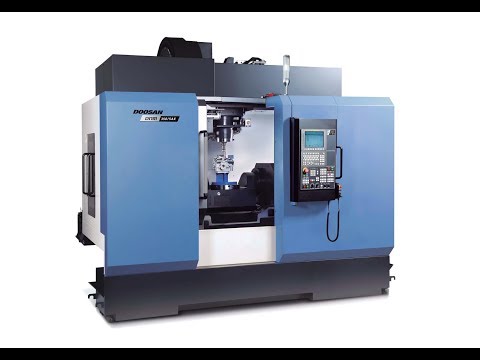

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Doosan DNM 350/5AX

stars

Обрабатывающие 5-осевые центры Doosan (DNM 200 5AX и DNM 350-5AX) позволяют выполнять полную обработку деталей за одну установки (3 + 2 или полностью одновременная 5-осевая обработка).

Их универсальность означает, что они могут использоваться для высокоточной обработки, обработки тяжелых металлов и чистовой обработки.

Станки могут поставляться с управлением ЧПУ Fanuc, Heidenhain или Siemens и имеют шпиндели с разными скоростями (12,000/20,000 об/мин).

Устройство смены инструмента может быть рассчитано на 30/40/60 позиций, а 5-осевые станки снабжаются поворотным наклонным столом  – наклоном по оси А на 150 градусов и поворотом по оси С на 360 градусов.

Поделиться:
Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Doosan DNM 350/5AX
Основные данные
  • ПроизводительDoosan
  • МодельDNM 350/5AX
  • Страна брендаКорея (Южная)
  • Страна завода-изготовителяКорея (Южная)
  • Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Общее машиностроение, Штампы и пресс-формы
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные
-

  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальный диаметр заготовки, мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Рабочие подачи по оси А,об/мин
  • Рабочие подачи по оси C, об/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные
-
Базовое оснащение
  • Количество координат станка (число осей)5
  • Кол-во одновременно управляемых координат станка (осей)5
  • Направляющие станкаКачения роликовые
  • Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
  • Перемещения по оси X (ход), мм600
  • Перемещения по оси Y (ход), мм655
  • Перемещения по оси Z (ход), мм500
  • Максимальный диаметр заготовки, мм400
  • Максимальная высота заготовки (ДО), мм335
  • Рабочие подачи по оси Х, мм/мин15 000
  • Рабочие подачи по оси Y, мм/мин15 000
  • Рабочие подачи по оси Z, мм/мин15 000
  • Рабочие подачи по оси А,об/мин20
  • Рабочие подачи по оси C, об/мин20
  • Холостая (ускоренная) подача по оси Х, м/мин36
  • Холостая (ускоренная) подача по оси Y, м/мин36
  • Холостая (ускоренная) подача по оси Z, м/мин30


Опциональное оснащение 1
  • Количество координат станка (число осей)
  • Кол-во одновременно управляемых координат станка (осей)
  • Направляющие станка
  • Привод исполнительного звена станка (тип)
  • Перемещения по оси X (ход), мм
  • Перемещения по оси Y (ход), мм
  • Перемещения по оси Z (ход), мм
  • Максимальный диаметр заготовки, мм
  • Максимальная высота заготовки (ДО), мм
  • Рабочие подачи по оси Х, мм/мин
  • Рабочие подачи по оси Y, мм/мин
  • Рабочие подачи по оси Z, мм/мин
  • Рабочие подачи по оси А,об/мин
  • Рабочие подачи по оси C, об/мин
  • Холостая (ускоренная) подача по оси Х, м/мин
  • Холостая (ускоренная) подача по оси Y, м/мин
  • Холостая (ускоренная) подача по оси Z, м/мин


  • Тип конструкцииС наклонно-поворотным столом
  • Станина / Тип станиныПолностью литая чугунная станина
  • Материал станиныЧугун (литая)
  • Расстояние от поверхности стола до торца шпинделя (МИН), мм50
  • Расстояние от поверхности стола до торца шпинделя (МАКС), мм550
  • Холостая (ускоренная) подача по оси А, об/мин20
  • Холостая (ускоренная) подача по оси C, об/мин30

ЧПУ
-

  • Система управления (ЧПУ)
  • Модель ЧПУ
  • Диагональ системы ЧПУ, дюйм
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс

ЧПУ
-
Базовое оснащение
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУi Series
  • Диагональ системы ЧПУ, дюйм 10,4
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс


Опциональное оснащение 1
  • Система управления (ЧПУ)Fanuc
  • Модель ЧПУ31i-5
  • Диагональ системы ЧПУ, дюйм 10,4
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс


Опциональное оснащение 2
  • Система управления (ЧПУ)Heidenhain
  • Модель ЧПУTNC620
  • Диагональ системы ЧПУ, дюйм15,1
  • Встроенная память ЧПУ, Мб
  • Время обработки кадра, мс

Шпиндель / Двигатель
-

  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Размер конуса шпинделя
  • Зажим инструмента (штревель)
  • Способ охлаждения

Шпиндель / Двигатель
-
Базовое оснащение
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин12 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм70
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм117
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждения


Опциональное оснащение 1
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин12 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм167
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт22
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт18.5
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждения


Опциональное оснащение 2
  • Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
  • Частота вращения шпинделя ОТ, об/мин1
  • Частота вращения шпинделя ДО, об/мин20 000
  • Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
  • Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм60
  • Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт11
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт22
  • Конус шпинделяISO
  • Размер конуса шпинделя40
  • Зажим инструмента (штревель)
  • Способ охлаждения

Стол станка
-

  • Поворот по оси А, ОТ, град.
  • Поворот по оси А, ДО, град.
  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станка
  • Привод вращения стола, тип
  • Диаметр рабочей поверхности стола, мм
  • Грузоподъемность стола, кг

Стол станка
-
Базовое оснащение
  • Поворот по оси А, ОТ, град.30
  • Поворот по оси А, ДО, град.120
  • Поворот по оси C, ОТ, град.0
  • Поворот по оси C, ДО, град.360
  • Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
  • Привод вращения стола, типЧервяк (скольжения)
  • Диаметр рабочей поверхности стола, мм350
  • Грузоподъемность стола, кг250


Опциональное оснащение 1
  • Поворот по оси А, ОТ, град.
  • Поворот по оси А, ДО, град.
  • Поворот по оси C, ОТ, град.
  • Поворот по оси C, ДО, град.
  • Тип стола станка
  • Привод вращения стола, тип
  • Диаметр рабочей поверхности стола, мм
  • Грузоподъемность стола, кг


  • Размер T-образных пазов стола, мм14

Инструментальный магазин
-

  • Автоматическая смена инструмента
  • Тип инструментального магазина
  • Количество инструмента в устройстве АСИ, шт
  • Время смены инструмента ("от стружки до стружки"), сек
  • Максимальный диаметр инструмента, мм
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
  • Максимальная длина (вылет) инструмента, мм
  • Максимальная масса одного инструмента, кг

Инструментальный магазин
-
Базовое оснащение
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт30
  • Время смены инструмента ("от стружки до стружки"), сек4
  • Максимальный диаметр инструмента, мм80
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
  • Максимальная длина (вылет) инструмента, мм270
  • Максимальная масса одного инструмента, кг8


Опциональное оснащение 1
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт40
  • Время смены инструмента ("от стружки до стружки"), сек4
  • Максимальный диаметр инструмента, мм76
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
  • Максимальная длина (вылет) инструмента, мм210
  • Максимальная масса одного инструмента, кг8


Опциональное оснащение 2
  • Автоматическая смена инструментаЕсть
  • Тип инструментального магазинаБарабанный
  • Количество инструмента в устройстве АСИ, шт60
  • Время смены инструмента ("от стружки до стружки"), сек4
  • Максимальный диаметр инструмента, мм76
  • Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм125
  • Максимальная длина (вылет) инструмента, мм210
  • Максимальная масса одного инструмента, кг8

Точность
-

  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Точность позиционирования по оси A, угл.сек.
  • Точность позиционирования по оси C, угл.сек.
  • Повторяемость (точности) по линейным осям, мкм

Точность
-
Базовое оснащение
  • Точность позиционирования X, мкм10
  • Точность позиционирования Y, мкм10
  • Точность позиционирования Z мкм10
  • Точность позиционирования по оси A, угл.сек.80
  • Точность позиционирования по оси C, угл.сек.40
  • Повторяемость (точности) по линейным осям, мкм4


Опциональное оснащение 1
  • Точность позиционирования X, мкм
  • Точность позиционирования Y, мкм
  • Точность позиционирования Z мкм
  • Точность позиционирования по оси A, угл.сек.
  • Точность позиционирования по оси C, угл.сек.
  • Повторяемость (точности) по линейным осям, мкм

Подача СОЖ
-

  • Давление наружной подачи СОЖ, бар
  • Производительность насоса наружной подачи СОЖ, л/мин
  • Емкость бака для наружной подачи СОЖ, л
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л

Подача СОЖ
-
Базовое оснащение
  • Давление наружной подачи СОЖ, бар1.7
  • Производительность насоса наружной подачи СОЖ, л/мин40
  • Емкость бака для наружной подачи СОЖ, л380
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 1
  • Давление наружной подачи СОЖ, бар1.7
  • Производительность насоса наружной подачи СОЖ, л/мин40
  • Емкость бака для наружной подачи СОЖ, л380
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л


Опциональное оснащение 2
  • Давление наружной подачи СОЖ, бар1.7
  • Производительность насоса наружной подачи СОЖ, л/мин40
  • Емкость бака для наружной подачи СОЖ, л380
  • Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар70
  • Производительность насоса внутренней подачи СОЖ, л/мин
  • Емкость бака для внутренней подачи СОЖ, л

Установка
-
  • Специальный фундаментНЕ требуется
  • Подвод воздухаТребуется
  • Давление воздуха, бар6
  • Подвод жидкостейНЕ требуется

Электроэнергия
-
  • Кол-во фаз 3
  • Потребляемая мощность, кВА 50

Габариты и масса
-
  • Длина, мм 3 209
  • Ширина (глубина), мм 3 150
  • Высота, мм 3 190
  • Масса нетто, кг 8 500

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
Рассмотрите аналоги:
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-2511V/5A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-2511V/5A
  • Производитель:Maxtors
  • Модель:YMC-2511V/5A
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-2011V/5A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-2011V/5A
  • Производитель:Maxtors
  • Модель:YMC-2011V/5A
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1890V/5A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1890V/5A
  • Производитель:Maxtors
  • Модель:YMC-1890V/5A
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1580V/5A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1580V/5A
  • Производитель:Maxtors
  • Модель:YMC-1580V/5A
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1470V/5A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1470V/5A
  • Производитель:Maxtors
  • Модель:YMC-1470V/5A
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1270V/5A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1270V/5A
  • Производитель:Maxtors
  • Модель:YMC-1270V/5A
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1160V/5A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-1160V/5A
  • Производитель:Maxtors
  • Модель:YMC-1160V/5A
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-850V/5A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-850V/5A
  • Производитель:Maxtors
  • Модель:YMC-850V/5A
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-650V/5A Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Maxtors YMC-650V/5A
  • Производитель:Maxtors
  • Модель:YMC-650V/5A
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Sunmill X5-350 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Sunmill X5-350
  • Производитель:Sunmill
  • Модель:X5-350
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Sunmill UX - 450 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Sunmill UX - 450
  • Производитель:Sunmill
  • Модель:UX - 450
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Sunmill UH-500 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Sunmill UH-500
  • Производитель:Sunmill
  • Модель:UH-500
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Victor Taichung VСenter – AX800 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Victor Taichung VСenter – AX800
  • Производитель:Victor Taichung
  • Модель:VСenter – AX800
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SINO VMC1890L Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ SINO VMC1890L
  • Производитель:SINO
  • Модель:VMC1890L
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ MILLSTAR JLU-800 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ MILLSTAR JLU-800
  • Производитель:MILLSTAR
  • Модель:JLU-800
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ MILLSTAR JLU-620 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ MILLSTAR JLU-620
  • Производитель:MILLSTAR
  • Модель:JLU-620
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ MILLSTAR JLU-350 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ MILLSTAR JLU-350
  • Производитель:MILLSTAR
  • Модель:JLU-350
  • Страна бренда:Тайвань
  • Страна завода-изготовителя:Тайвань
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Oturn V5-630B Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Oturn V5-630B
  • Производитель:Oturn
  • Модель:V5-630B
  • Страна бренда:Китай
  • Страна завода-изготовителя:Китай
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Comi LaborMax 4220 Z 1200 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Comi LaborMax 4220 Z 1200
  • Производитель:Comi
  • Модель:LaborMax 4220 Z 1200
  • Страна бренда:Италия
  • Страна завода-изготовителя:Италия
warning
Данный инструмент доступен только авторизованным пользователям
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Priminer U400 Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ Priminer U400
  • Производитель:Priminer
  • Модель:U400
  • Страна бренда:Германия
  • Страна завода-изготовителя:Китай
