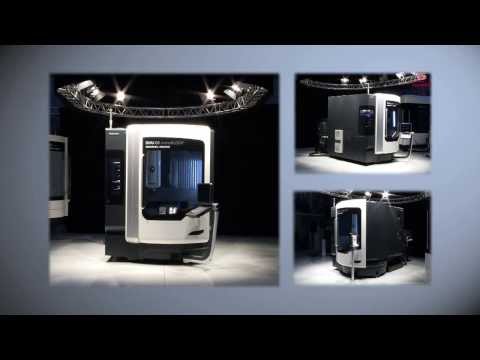

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ DMG MORI DMU 65 monoBLOCK
Станки серии monoBLOCK – отличное решение для любой отрасли: одновременная 5-осевая обработка, высокодинамичное скоростное фрезерование, совмещение токарной и фрезерной обработки, высокомоментное силовое фрезерование. Станки серии monoBLOCK применяются для изготовления широкого спектра промышленных деталей, требующих обработки по трем – пяти осям. Каждая деталь, изготовленная на станке серии monoBLOCK, становится эталонной в своей отрасли.
- ПроизводительDMG MORI
- Максимальный диаметр инструмента, мм0, 0, 0, 0, 0
- Масса нетто, кг 12 300
Цена:По запросу
Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ DMG MORI DMU 65 monoBLOCK
- ПроизводительDMG MORI
- МодельDMU 65 monoBLOCK
- Страна брендаГермания
- Страна завода-изготовителяГермания
- Область примененияАвтомобильная промышленность, Медицинская промышленность, Общее машиностроение, Штампы и пресс-формы
- Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Направляющие станка
- Количество фрезерных шпинделей, шт.
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Максимальный диаметр заготовки, мм
- Максимальная высота заготовки (ДО), мм
- Рабочие подачи по оси Х, мм/мин
- Рабочие подачи по оси Y, мм/мин
- Рабочие подачи по оси Z, мм/мин
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
Базовое оснащение
- Количество координат станка (число осей)5
- Кол-во одновременно управляемых координат станка (осей)5
- Направляющие станкаКачения роликовые
- Количество фрезерных шпинделей, шт.1
- Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
- Перемещения по оси X (ход), мм735
- Перемещения по оси Y (ход), мм650
- Перемещения по оси Z (ход), мм560
- Максимальный диаметр заготовки, мм840
- Максимальная высота заготовки (ДО), мм500
- Рабочие подачи по оси Х, мм/мин40 000
- Рабочие подачи по оси Y, мм/мин40 000
- Рабочие подачи по оси Z, мм/мин40 000
- Холостая (ускоренная) подача по оси Х, м/мин40
- Холостая (ускоренная) подача по оси Y, м/мин40
- Холостая (ускоренная) подача по оси Z, м/мин40
Опциональное оснащение 1
- Количество координат станка (число осей)
- Кол-во одновременно управляемых координат станка (осей)
- Направляющие станка
- Количество фрезерных шпинделей, шт.
- Привод исполнительного звена станка (тип)
- Перемещения по оси X (ход), мм
- Перемещения по оси Y (ход), мм
- Перемещения по оси Z (ход), мм
- Максимальный диаметр заготовки, мм
- Максимальная высота заготовки (ДО), мм
- Рабочие подачи по оси Х, мм/мин
- Рабочие подачи по оси Y, мм/мин
- Рабочие подачи по оси Z, мм/мин
- Холостая (ускоренная) подача по оси Х, м/мин
- Холостая (ускоренная) подача по оси Y, м/мин
- Холостая (ускоренная) подача по оси Z, м/мин
- Тип конструкцииС наклонно-поворотным столом
- Станина / Тип станиныПолностью литая чугунная станина
- Материал станиныЧугун (литая)
- Система управления (ЧПУ)
- Модель ЧПУ
- Диагональ системы ЧПУ, дюйм
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
Базовое оснащение
- Система управления (ЧПУ)Simens
- Модель ЧПУ840D sl
- Диагональ системы ЧПУ, дюйм 21,5
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
Опциональное оснащение 1
- Система управления (ЧПУ)Heidenhain
- Модель ЧПУTNC 640
- Диагональ системы ЧПУ, дюйм 21,5
- Встроенная память ЧПУ, Мб
- Время обработки кадра, мс
- Тип привода шпинделя
- Частота вращения шпинделя ОТ, об/мин
- Частота вращения шпинделя ДО, об/мин
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт
- Конус шпинделя
- Размер конуса шпинделя
- Зажим инструмента (штревель)
- Способ охлаждения
Базовое оснащение
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин15 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм86
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм130
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт25
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт35
- Конус шпинделяSK
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
Опциональное оснащение 1
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин15 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм86
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм130
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт25
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт35
- Конус шпинделяHSK
- Размер конуса шпинделя63
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
Опциональное оснащение 2
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин20 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм86
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм130
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт25
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт35
- Конус шпинделяSK
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
Опциональное оснащение 3
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин20 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм86
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм130
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт25
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт35
- Конус шпинделяHSK
- Размер конуса шпинделя63
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
Опциональное оснащение 4
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин15 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм130
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм200
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт30
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт46
- Конус шпинделяSK
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
Опциональное оснащение 5
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин15 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм130
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм200
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт30
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт46
- Конус шпинделяHSK
- Размер конуса шпинделя63
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
Опциональное оснащение 6
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин30 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм54
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм67
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт32
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт40
- Конус шпинделяSK
- Размер конуса шпинделя40
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
Опциональное оснащение 7
- Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
- Частота вращения шпинделя ОТ, об/мин1
- Частота вращения шпинделя ДО, об/мин30 000
- Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм54
- Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм67
- Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт32
- Мощность шпинделя ПИКОВАЯ (максимальная), кВт40
- Конус шпинделяHSK
- Размер конуса шпинделя63
- Зажим инструмента (штревель)
- Способ охлаждениямасляное
- Поворот по оси А, ОТ, град.
- Поворот по оси А, ДО, град.
- Поворот по оси C, ОТ, град.
- Поворот по оси C, ДО, град.
- Тип стола станка
- Привод вращения стола, тип
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Диаметр рабочей поверхности стола, мм
- Грузоподъемность стола, кг
Базовое оснащение
- Поворот по оси А, ОТ, град.120
- Поворот по оси А, ДО, град.-120
- Поворот по оси C, ОТ, град.0
- Поворот по оси C, ДО, град.360
- Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
- Привод вращения стола, типЧервяк (качения)
- Длина рабочей поверхности стола, мм800
- Ширина рабочей поверхности стола, мм650
- Диаметр рабочей поверхности стола, мм650
- Грузоподъемность стола, кг600
Опциональное оснащение 1
- Поворот по оси А, ОТ, град.
- Поворот по оси А, ДО, град.
- Поворот по оси C, ОТ, град.
- Поворот по оси C, ДО, град.
- Тип стола станкаТипа ЛЮЛЬКА с двусторонним приводом
- Привод вращения стола, типЧервяк (качения)
- Длина рабочей поверхности стола, мм800
- Ширина рабочей поверхности стола, мм650
- Диаметр рабочей поверхности стола, мм650
- Грузоподъемность стола, кг1 000
Опциональное оснащение 2
- Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
- Привод вращения стола, типПрямой привод (Direct Drive)
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Диаметр рабочей поверхности стола, мм600
- Грузоподъемность стола, кг600
Опциональное оснащение 3
- Тип стола станкаТипа ЛЮЛЬКА с двусторонним приводом
- Привод вращения стола, типПрямой привод (Direct Drive)
- Длина рабочей поверхности стола, мм
- Ширина рабочей поверхности стола, мм
- Диаметр рабочей поверхности стола, мм650
- Грузоподъемность стола, кг1 000
- Автоматическая смена инструмента
- Тип инструментального магазина
- Количество инструмента в устройстве АСИ, шт
- Время смены инструмента ("от стружки до стружки"), сек
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
- Максимальная длина (вылет) инструмента, мм
- Максимальная масса одного инструмента, кг
Базовое оснащение
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаЦепной
- Количество инструмента в устройстве АСИ, шт30
- Время смены инструмента ("от стружки до стружки"), сек4.9
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм160
- Максимальная длина (вылет) инструмента, мм315
- Максимальная масса одного инструмента, кг8
Опциональное оснащение 1
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаЦепной
- Количество инструмента в устройстве АСИ, шт60
- Время смены инструмента ("от стружки до стружки"), сек4.9
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм160
- Максимальная длина (вылет) инструмента, мм315
- Максимальная масса одного инструмента, кг8
Опциональное оснащение 2
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаЦепной
- Количество инструмента в устройстве АСИ, шт90
- Время смены инструмента ("от стружки до стружки"), сек4.9
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм160
- Максимальная длина (вылет) инструмента, мм315
- Максимальная масса одного инструмента, кг8
Опциональное оснащение 3
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаЦепной
- Количество инструмента в устройстве АСИ, шт120
- Время смены инструмента ("от стружки до стружки"), сек4.9
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм160
- Максимальная длина (вылет) инструмента, мм315
- Максимальная масса одного инструмента, кг8
Опциональное оснащение 4
- Автоматическая смена инструментаЕсть
- Тип инструментального магазинаЦепной
- Количество инструмента в устройстве АСИ, шт180
- Время смены инструмента ("от стружки до стружки"), сек4.9
- Максимальный диаметр инструмента, мм
- Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм160
- Максимальная длина (вылет) инструмента, мм315
- Максимальная масса одного инструмента, кг8
- Стандарт измерения точности позционирования
- Точность позиционирования X, мкм
- Точность позиционирования Y, мкм
- Точность позиционирования Z мкм
- Точность позиционирования по оси A, угл.сек.
- Точность позиционирования по оси B, угл.сек.
- Точность позиционирования по оси C, угл.сек.
Базовое оснащение
- Стандарт измерения точности позционированияISO 230-2
- Точность позиционирования X, мкм6
- Точность позиционирования Y, мкм6
- Точность позиционирования Z мкм6
- Точность позиционирования по оси A, угл.сек.
- Точность позиционирования по оси B, угл.сек.
- Точность позиционирования по оси C, угл.сек.
Опциональное оснащение 1
- Стандарт измерения точности позционированияJIS B 6330-1980
- Точность позиционирования X, мкм5
- Точность позиционирования Y, мкм5
- Точность позиционирования Z мкм5
- Точность позиционирования по оси A, угл.сек.
- Точность позиционирования по оси B, угл.сек.
- Точность позиционирования по оси C, угл.сек.
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Базовое оснащение
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Опциональное оснащение 1
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л500
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар20
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Опциональное оснащение 2
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л500
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар40
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
Опциональное оснащение 3
- Давление наружной подачи СОЖ, бар
- Производительность насоса наружной подачи СОЖ, л/мин
- Емкость бака для наружной подачи СОЖ, л980
- Давление внутренней подачи СОЖ (через инструмент/шпиндель), бар80
- Производительность насоса внутренней подачи СОЖ, л/мин
- Емкость бака для внутренней подачи СОЖ, л
- Специальный фундаментНЕ требуется
- Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
- Подвод воздухаТребуется
- Давление воздуха, бар6
- Подвод жидкостейНЕ требуется
- Длина, мм 3 567
- Ширина (глубина), мм 2 615
- Высота, мм 2 897
- Масса нетто, кг 12 300
ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические
характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких
обстоятельствах не является публичной офертой!
Рассмотрите аналоги:
- Производитель:SLT
- Модель:HSC400 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:HSC800 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:HSC500 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:P3050
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:P3020
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:P3015
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:800UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:650UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:400UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:6026UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:4021UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:3016UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:1810UX5
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:U800 B
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:U600 B
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:U600 C
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:U400 C
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
- Производитель:SLT
- Модель:HSC200 Linear
- Страна бренда:Россия
- Страна завода-изготовителя:Китай
TAISUN SEIKI Multi Mill 620
Цена:По запросу
- Производитель:TAISUN SEIKI
- Модель:Multi Mill 620
- Страна бренда:Тайвань
- Страна завода-изготовителя:Тайвань
Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ WMT CNC Industrial Co., Ltd VB63F5
Цена:По запросу
- Производитель:WMT CNC Industrial Co., Ltd
- Модель:VB63F5
- Страна бренда:Китай
- Страна завода-изготовителя:Китай
