Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ BRETON XCEEDER 900 RT

Вы представитель этого бренда?

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ BRETON XCEEDER 900 RT

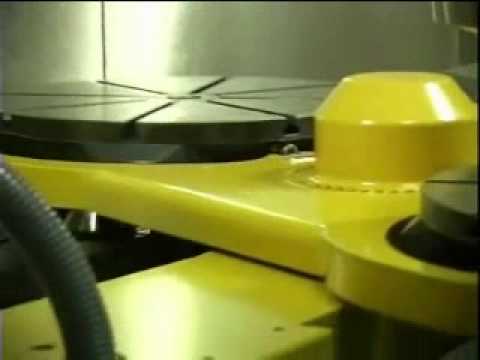

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ BRETON XCEEDER 900 RT - Видео c Youtube №1

Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ BRETON XCEEDER 900 RT - Видео c Youtube №2

XCEEDER- это спектр центров высокоскоростной механизированной обработки, предлагаемый АО Бретон для удовлетворения самых требовательных запросов работников авиационно-космической индустрии, отрасли точной механики и производства штампов. Портальная структура, технология Metalquartz, наклонно-поворотный стол с прямым приводом - это особые инновационные характеристики, обеспечивающие возможность обработки больших объёмов при небольших габаритах, с жёсткостью намного больше по сравнению с металлической конструкцией или конструкцией из простого полимерного композита, с коэффициентом поглощения вибраций в 10 раз больше, а также с высокими динамическими параметрами при обработке сложных деталей на 5 осях. Особая термосимметричная конструкция и специальные термостабилизаторы обеспечивают максимальную точность обработки при изменении условий окружающей среды и условий работы.

XCEEDER - Высокоскоростной вертикальный центр механизированной обработки на 5 непрерывных осях для фрезерования деталей средних размеров из жаропрочных сплавов, стали, алюминия и композитных материалов.

ПроизводительBRETON
Максимальный диаметр инструмента, мм0, 0, 0

Все характеристики

Цена:По запросу

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Вертикальный фрезерный пятиосевой обрабатывающий центр с ЧПУ BRETON XCEEDER 900 RT

Основные данные

ПроизводительBRETON
МодельXCEEDER 900 RT
Страна брендаИталия
Страна завода-изготовителяИталия
Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Общее машиностроение, Штампы и пресс-формы
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.22.130 - Станки фрезерные металлорежущие

Общие технические данные

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Общие технические данные

Базовое оснащение

Количество координат станка (число осей)5
Кол-во одновременно управляемых координат станка (осей)5
Направляющие станкаСкольжения
Привод исполнительного звена станка (тип)Шарико-винтовая пара (ШВП)
Перемещения по оси X (ход), мм900
Перемещения по оси Y (ход), мм900
Перемещения по оси Z (ход), мм600
Холостая (ускоренная) подача по оси Х, м/мин60
Холостая (ускоренная) подача по оси Y, м/мин60
Холостая (ускоренная) подача по оси Z, м/мин40

Опциональное оснащение 1

Количество координат станка (число осей)
Кол-во одновременно управляемых координат станка (осей)
Направляющие станка
Привод исполнительного звена станка (тип)
Перемещения по оси X (ход), мм
Перемещения по оси Y (ход), мм
Перемещения по оси Z (ход), мм
Холостая (ускоренная) подача по оси Х, м/мин
Холостая (ускоренная) подача по оси Y, м/мин
Холостая (ускоренная) подача по оси Z, м/мин

Тип конструкцииС наклонно-поворотным столом
Станина / Тип станиныПолностью литая чугунная станина
Материал станиныЧугун (литая)
Холостая (ускоренная) подача по оси А, об/мин50
Холостая (ускоренная) подача по оси C, об/мин100

Шпиндель / Двигатель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Размер конуса шпинделя
Зажим инструмента (штревель)
Способ охлаждения

Шпиндель / Двигатель

Базовое оснащение

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин18 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм73.7
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм101
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт40
Мощность шпинделя ПИКОВАЯ (максимальная), кВт40
Конус шпинделяHSK
Размер конуса шпинделя63
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 1

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин28 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм51
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм70
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт40
Мощность шпинделя ПИКОВАЯ (максимальная), кВт54
Конус шпинделяHSK
Размер конуса шпинделя63
Зажим инструмента (штревель)
Способ охлаждения

Опциональное оснащение 2

Тип привода шпинделяПрямой (мотор-шпиндель) / Built-In
Частота вращения шпинделя ОТ, об/мин1
Частота вращения шпинделя ДО, об/мин40 000
Крутящий момент шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ - S1 (100% времени), Нм11.8
Крутящий момент шпинделя ПИКОВЫЙ (максимальный), Нм16.2
Мощность шпинделя В ПОСТОЯННОМ РЕЖИМЕ РАБОТЫ (S1 - 100% времени), кВт40
Мощность шпинделя ПИКОВАЯ (максимальная), кВт55
Конус шпинделяHSK
Размер конуса шпинделя63
Зажим инструмента (штревель)
Способ охлаждения

Стол станка

Поворот по оси А, ОТ, град.
Поворот по оси А, ДО, град.
Поворот по оси C, ОТ, град.
Поворот по оси C, ДО, град.
Тип стола станка
Привод вращения стола, тип
Диаметр рабочей поверхности стола, мм
Грузоподъемность стола, кг

Стол станка

Базовое оснащение

Поворот по оси А, ОТ, град.30
Поворот по оси А, ДО, град.110
Поворот по оси C, ОТ, град.0
Поворот по оси C, ДО, град.360
Тип стола станкаТипа ЛЮЛЬКА с односторонним приводом
Привод вращения стола, типПрямой привод (Direct Drive)
Диаметр рабочей поверхности стола, мм800
Грузоподъемность стола, кг1 000

Опциональное оснащение 1

Поворот по оси А, ОТ, град.
Поворот по оси А, ДО, град.
Поворот по оси C, ОТ, град.
Поворот по оси C, ДО, град.
Тип стола станка
Привод вращения стола, тип
Диаметр рабочей поверхности стола, мм
Грузоподъемность стола, кг

Инструментальный магазин

Автоматическая смена инструмента
Тип инструментального магазина
Количество инструмента в устройстве АСИ, шт
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Инструментальный магазин

Базовое оснащение

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт30
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Опциональное оснащение 1

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт60
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Опциональное оснащение 2

Автоматическая смена инструментаЕсть
Тип инструментального магазинаБарабанный
Количество инструмента в устройстве АСИ, шт150
Время смены инструмента ("от стружки до стружки"), сек
Максимальный диаметр инструмента, мм
Максимальный диаметр инструмента при свободных соседних позициях в магазине, мм
Максимальная длина (вылет) инструмента, мм
Максимальная масса одного инструмента, кг

Установка

Специальный фундаментНЕ требуется
Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
Подвод воздухаТребуется
Давление воздуха, бар6

Габариты и масса

Длина, мм 4 500
Ширина (глубина), мм 3 800
Высота, мм 3 300

Базовая комплектация

Подготовка станка к подключению поворотного или наклонно-поворотного стола
Устройство автоматической смены палет
Прямое резьбонарезание (прямое нарезание резьбы метчиком)
Кабина для станка (защита рабочей зоны)
Освещение рабочей зоны
Подача СОЖ снаружи (дюзы)

Возможные опции

Интерфейс Ethernet
Интерфейс USB
Интерфейс RS 232
Выносной ручной пульт управления (маховичок)
Свободные M-функции
Безопасность при аварийном отключении электроэнергии
Тропический пакет (блок активного охлаждения для электрошкафа)
Маслоотделитель
Крыша рабочей зоны станка
Телескопическая защита направляющих и ШВП
Сигнальная лампа (сигнальный фонарь)
Прямые измерительные системы по линейным осям X, Y, Z (оптические или магнитные линейки)
Прямые измерительные системы по круговым осям A, B, C (оптические или магнитные линейки)
Подача сжатого воздуха в измерительные системы
Щуп для обмера детали (наладки)
Щуп для привязки (и обмера) инструмента
Лазерная система для измерения инструмента
Контроль поломки инструмента
Отдельный фильтр для СОЖ бумажный / из нетканого полотна
Подача СОЖ через центр шпинделя (внутренняя подача СОЖ)
Транспортер для стружки
Транспортер для удаления стружки шнекового типа
Смыв стружки на стенах кабины
Пистолет СОЖ для удаления стружки
Пистолет пневматический (воздушный)
Термостабилизация СОЖ
Обдув воздухом через центр шпинделя
Система вытяжки испарений масла и СОЖ
Переключение с подачи СОЖ на обдув воздухом
Автоматическая дверь кабины станка
Интерфейс для робота или другой системы автоматизации
Соединение в столе (для подключения гидравлической или пневматической системы)
Подготовка к использованию системы нулевого базирования
Контропора + задняя бабка
Комплект выравнивающих опор (опоры и нивелировочные болты
Понижающий трансформатор
Комплект быстроизнащивающихся запасных частей
Комплект инструмента для обслуживания станка
Стабилизатор напряжения
Источник бесперебойного питания (UPS)
Компрессор винтовой
