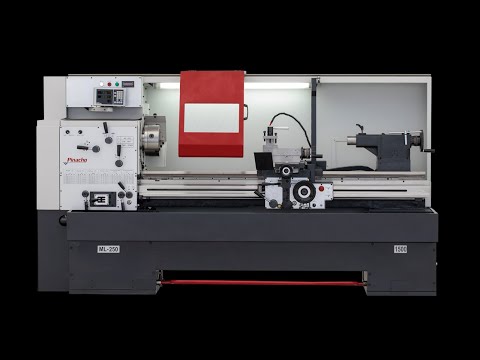

Универсальный токарный станок Pinacho ML-325

stars

Новые модели ML выделяются своей точностью и сроком службы, являясь универсальными станками как для технического обслуживания производств, так и для серийных и крупносерийных деталей.

Поделиться:
Технические характеристики Универсальный токарный станок Pinacho ML-325
Основные данные
  • ПроизводительPinacho
  • МодельML-325
  • Страна брендаИспания
  • Страна завода-изготовителяИспания
  • Область примененияАвиационная промышленность, Автомобильная промышленность, Космическая промышленность, Оборонная промышленность, Общее машиностроение, Судостроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.110 - Станки токарные металлорежущие без числового программного управления
  • Ключевые словатокарный станок, универсальный станок, унивесральный токарный станок

Общие технические данные
-

  • Расстояние между центрами (РМЦ), мм
  • Длина станины, мм
  • Количество координат станка (число осей)
  • Направляющие станка
  • Диаметр заготовки, обрабатываемый над станиной (максимальный), мм
  • Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм
  • Диаметр заготовки, обрабатываемый над выемкой (GAP) (максимальный), мм
  • Высота центров, мм
  • Ширина станины, мм

Общие технические данные
-
Базовое оснащение
  • Расстояние между центрами (РМЦ), мм1 000
  • Длина станины, мм1 035
  • Количество координат станка (число осей)2
  • Направляющие станкаСкольжения
  • Диаметр заготовки, обрабатываемый над станиной (максимальный), мм650
  • Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм595
  • Диаметр заготовки, обрабатываемый над выемкой (GAP) (максимальный), мм785
  • Высота центров, мм325
  • Ширина станины, мм350


Опциональное оснащение 1
  • Расстояние между центрами (РМЦ), мм1 500
  • Длина станины, мм1 435
  • Количество координат станка (число осей)
  • Направляющие станка
  • Диаметр заготовки, обрабатываемый над станиной (максимальный), мм
  • Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм
  • Диаметр заготовки, обрабатываемый над выемкой (GAP) (максимальный), мм
  • Высота центров, мм
  • Ширина станины, мм


Опциональное оснащение 2
  • Расстояние между центрами (РМЦ), мм2 000
  • Длина станины, мм1 960


Опциональное оснащение 3
  • Расстояние между центрами (РМЦ), мм3 000
  • Длина станины, мм2 860


  • Станина / Тип станиныЖесткая прямая литая станина
  • Материал станиныЧугун (литая)

Резьба
-
  • Шаг метрической резьбы (ОТ), мм0.5
  • Шаг метрической резьбы (ДО), мм1.5
  • Шаг модульной резьбы (ОТ), модуль0.25
  • Шаг модульной резьбы (ДО), модуль7.5

Система управления оборудованием
-

  • Устройство управления

Система управления оборудованием
-
Базовое оснащение
  • Устройство управленияРучное (механическое)


Опциональное оснащение 1
  • Устройство управления

Главный токарный шпиндель
-
  • Положение шпинделяЗафиксирован вертикально



  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Отверстие в шпинделе, мм


Базовое оснащение
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин30
  • Частота вращения шпинделя ДО, об/мин1 500
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
  • Конус шпинделя5
  • Отверстие в шпинделе, мм80


Опциональное оснащение 1
  • Тип привода шпинделяРемень
  • Частота вращения шпинделя ОТ, об/мин80
  • Частота вращения шпинделя ДО, об/мин1 250
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
  • Конус шпинделя4
  • Отверстие в шпинделе, мм105


Опциональное оснащение 2
  • Частота вращения шпинделя ОТ, об/мин50
  • Частота вращения шпинделя ДО, об/мин800
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт7.5
  • Конус шпинделя5
  • Отверстие в шпинделе, мм155

Суппорт
-

  • Высота инструмента (державка резца в сечении), мм
  • Ширина инструмента (державка резца в сечении), мм
  • Ход поперечной каретки суппорта, мм
  • Ход инструментальной каретки суппорта, мм

Суппорт
-
Базовое оснащение
  • Высота инструмента (державка резца в сечении), мм 25
  • Ширина инструмента (державка резца в сечении), мм 25
  • Ход поперечной каретки суппорта, мм335
  • Ход инструментальной каретки суппорта, мм1 035


Опциональное оснащение 1
  • Высота инструмента (державка резца в сечении), мм
  • Ширина инструмента (державка резца в сечении), мм
  • Ход поперечной каретки суппорта, мм335
  • Ход инструментальной каретки суппорта, мм1 435


Опциональное оснащение 2
  • Ход поперечной каретки суппорта, мм335
  • Ход инструментальной каретки суппорта, мм1 960


Опциональное оснащение 3
  • Ход поперечной каретки суппорта, мм335
  • Ход инструментальной каретки суппорта, мм2 860

Задняя бабка
-

  • Ход задней бабки (ОТ), мм
  • Ход задней бабки (ДО), мм
  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Задняя бабка
-
Базовое оснащение
  • Ход задней бабки (ОТ), мм0
  • Ход задней бабки (ДО), мм1
  • Ход пиноли задней бабки, мм200
  • Диаметр пиноли задней бабки, мм68
  • Тип пиноли задней бабкиМТ-4


Опциональное оснащение 1
  • Ход задней бабки (ОТ), мм
  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Магазин инструмента
-

  • Количество инструментальных позиций резцедержателя, шт

Магазин инструмента
-
Базовое оснащение
  • Количество инструментальных позиций резцедержателя, шт4


Опциональное оснащение 1
  • Количество инструментальных позиций резцедержателя, шт

Точность
-

  • Стандарт измерения точности позционирования
  • Класс точности станка по ГОСТ
  • Точность продольного перемещения супорта, мм
  • Точность поперечного перемещения суппорта, мм
  • Точность перемещения верхнего суппорта, мм
  • Точность перемещения пиноли задней бабки, мм
  • Повторяемость (точности) по линейным осям, мкм

Точность
-
Базовое оснащение
  • Стандарт измерения точности позционированияVDI/DGQ 3441
  • Класс точности станка по ГОСТН (нормальная)
  • Точность продольного перемещения супорта, мм0.1
  • Точность поперечного перемещения суппорта, мм0
  • Точность перемещения верхнего суппорта, мм0.1
  • Точность перемещения пиноли задней бабки, мм0
  • Повторяемость (точности) по линейным осям, мкм10


Опциональное оснащение 1
  • Стандарт измерения точности позционирования
  • Класс точности станка по ГОСТ
  • Точность продольного перемещения супорта, мм
  • Точность перемещения верхнего суппорта, мм
  • Повторяемость (точности) по линейным осям, мкм


  • Точность позиционирования (общая), мкм10

Установка
-
  • Специальный фундаментНЕ требуется
  • Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
  • Подвод воздухаНЕ требуется
  • Подвод жидкостейНЕ требуется
  • Наличие термоконстантного помещения Не требуется

Габариты и масса
-
  • Длина, мм 2 540, 3 020, 3 650, 4 580
  • Ширина (глубина), мм 1 140
  • Высота, мм 1 770
  • Масса нетто, кг 2 160, 2 400, 2 650, 3 170
  • Масса брутто, кг 2 560, 2 800, 3 050, 3 570

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
