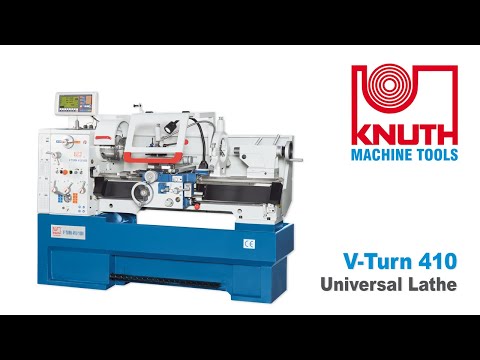

Универсальный токарный станок Knuth V-Turn 410/1000

stars

V-Turn 410/1000 универсальный прецизионный токарный станок, предназначенный для широкого спектра применения в мастерских и на производстве. Этот токарный станок, оснащенный инвертором и мощным мотором шпинделя, может легко развивать 3000 об/мин. Он также имеет встроенную функцию, обеспечивающую постоянную скорость резания - скорость шпинделя автоматически регулируется в зависимости от диаметра обточки.

Поделиться:
Технические характеристики Универсальный токарный станок Knuth V-Turn 410/1000
Основные данные
  • ПроизводительKnuth
  • МодельV-Turn 410/1000
  • Страна брендаГермания
  • Страна завода-изготовителяКитай
  • Область примененияОбщее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.110 - Станки токарные металлорежущие без числового программного управления

Общие технические данные
-

  • Расстояние между центрами (РМЦ), мм
  • Количество координат станка (число осей)
  • Направляющие станка
  • Диаметр заготовки, обрабатываемый над станиной (максимальный), мм
  • Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм
  • Диаметр заготовки, обрабатываемый над выемкой (GAP) (максимальный), мм
  • Длина выемки (GAP), мм
  • Высота центров, мм
  • Ширина станины, мм

Общие технические данные
-
Базовое оснащение
  • Расстояние между центрами (РМЦ), мм1 000
  • Количество координат станка (число осей)3
  • Направляющие станкаСкольжения
  • Диаметр заготовки, обрабатываемый над станиной (максимальный), мм380
  • Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм255
  • Диаметр заготовки, обрабатываемый над выемкой (GAP) (максимальный), мм580
  • Длина выемки (GAP), мм250
  • Высота центров, мм205
  • Ширина станины, мм250


Опциональное оснащение 1
  • Расстояние между центрами (РМЦ), мм
  • Количество координат станка (число осей)
  • Направляющие станка
  • Диаметр заготовки, обрабатываемый над станиной (максимальный), мм
  • Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм
  • Диаметр заготовки, обрабатываемый над выемкой (GAP) (максимальный), мм
  • Длина выемки (GAP), мм
  • Высота центров, мм
  • Ширина станины, мм


  • Тип конструкцииС горизонтальным шпинделем
  • Станина / Тип станиныЖесткая литая станина
  • Материал станиныЧугун (литая)

Резьба
-
  • Шаг метрической резьбы (ОТ), мм0.2
  • Шаг метрической резьбы (ДО), мм14
  • Шаг дюймовой резьбы (ОТ), ниток/дюйм8
  • Шаг дюймовой резьбы (ДО), ниток/дюйм44
  • Шаг модульной резьбы (ОТ), модуль0.3
  • Шаг модульной резьбы (ДО), модуль3.5
  • Шаг питчевой резьбы (ОТ), питч2
  • Шаг питчевой резьбы (ДО), питч72

Система управления оборудованием
-

  • Устройство управления

Система управления оборудованием
-
Базовое оснащение
  • Устройство управленияУЦИ (Устройство Цифровой Индикации)


Опциональное оснащение 1
  • Устройство управления

Главный токарный шпиндель
-
  • Положение шпинделяЗафиксирован горизонтально
  • Конец шпинделяCamlock D1-6
  • Стандартный диаметр патрона, мм250
  • Максимальный диаметр патрона, мм350



  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя


Базовое оснащение
  • Тип привода шпинделяКоробка передач
  • Частота вращения шпинделя ОТ, об/мин30
  • Частота вращения шпинделя ДО, об/мин3 000
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт5.5
  • Конус шпинделяMK 6


Опциональное оснащение 1
  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя

Суппорт
-

  • Ход поперечной каретки суппорта, мм
  • Ход инструментальной каретки суппорта, мм
  • Угол поворота верхней каретки (резцедержателя), ОТ, град.
  • Угол поворота верхней каретки (резцедержателя) ДО, град.
  • Поперечная рабочая подача (ОТ), мм/об
  • Поперечная рабочая подача (ДО), мм/об
  • Продольная рабочая подача (ОТ), мм/об
  • Продольная рабочая подача (ДО), мм/об

Суппорт
-
Базовое оснащение
  • Ход поперечной каретки суппорта, мм210
  • Ход инструментальной каретки суппорта, мм140
  • Угол поворота верхней каретки (резцедержателя), ОТ, град.-45
  • Угол поворота верхней каретки (резцедержателя) ДО, град.45
  • Поперечная рабочая подача (ОТ), мм/об0.025
  • Поперечная рабочая подача (ДО), мм/об0.85
  • Продольная рабочая подача (ОТ), мм/об0.05
  • Продольная рабочая подача (ДО), мм/об1.7


Опциональное оснащение 1
  • Ход поперечной каретки суппорта, мм
  • Ход инструментальной каретки суппорта, мм
  • Угол поворота верхней каретки (резцедержателя), ОТ, град.
  • Угол поворота верхней каретки (резцедержателя) ДО, град.
  • Поперечная рабочая подача (ОТ), мм/об
  • Поперечная рабочая подача (ДО), мм/об
  • Продольная рабочая подача (ОТ), мм/об
  • Продольная рабочая подача (ДО), мм/об

Задняя бабка
-

  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Задняя бабка
-
Базовое оснащение
  • Ход пиноли задней бабки, мм120
  • Диаметр пиноли задней бабки, мм50
  • Тип пиноли задней бабкиMK4


Опциональное оснащение 1
  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Магазин инструмента
-

  • Тип резцедержателя
  • Количество инструментальных позиций резцедержателя, шт

Магазин инструмента
-
Базовое оснащение
  • Тип резцедержателяБыстросменный резцедержатель
  • Количество инструментальных позиций резцедержателя, шт1


Опциональное оснащение 1
  • Тип резцедержателя
  • Количество инструментальных позиций резцедержателя, шт

Установка
-
  • Специальный фундаментНЕ требуется
  • Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости

Электроэнергия
-
  • Напряжение, В 400

Габариты и масса
-
  • Длина, мм 1 940
  • Ширина (глубина), мм 1 060
  • Высота, мм 1 360
  • Масса нетто, кг 1 550

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
