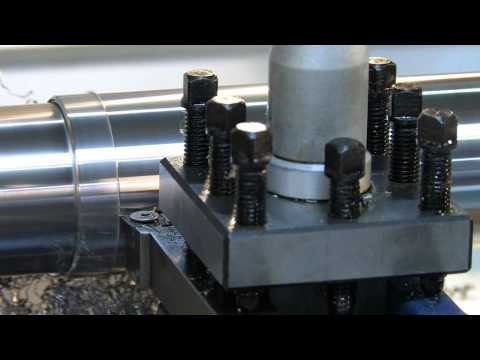

Универсальный токарный станок Knuth Basic 180 V

stars

Механические токарные станки серии Basic имеют одну особенность – все передвижения режущего инструмента осуществляются благодаря сложной механике, использующей шестерни и винтовые передачи. Сжатая жидкость и воздух в этом типе станков не используется.



Поделиться:
Технические характеристики Универсальный токарный станок Knuth Basic 180 V
Основные данные
  • ПроизводительKnuth
  • МодельBasic 180 V
  • Страна брендаГермания
  • Страна завода-изготовителяКитай
  • Область примененияОбщее машиностроение
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.110 - Станки токарные металлорежущие без числового программного управления

Общие технические данные
-

  • Расстояние между центрами (РМЦ), мм
  • Количество координат станка (число осей)
  • Направляющие станка
  • Диаметр заготовки, обрабатываемый над станиной (максимальный), мм
  • Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм
  • Диаметр заготовки, обрабатываемый над выемкой (GAP) (максимальный), мм
  • Длина выемки (GAP), мм
  • Ширина станины, мм

Общие технические данные
-
Базовое оснащение
  • Расстояние между центрами (РМЦ), мм1 000
  • Количество координат станка (число осей)3
  • Направляющие станкаСкольжения
  • Диаметр заготовки, обрабатываемый над станиной (максимальный), мм356
  • Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм220
  • Диаметр заготовки, обрабатываемый над выемкой (GAP) (максимальный), мм506
  • Длина выемки (GAP), мм206
  • Ширина станины, мм206


Опциональное оснащение 1
  • Расстояние между центрами (РМЦ), мм
  • Количество координат станка (число осей)
  • Направляющие станка
  • Диаметр заготовки, обрабатываемый над станиной (максимальный), мм
  • Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм
  • Диаметр заготовки, обрабатываемый над выемкой (GAP) (максимальный), мм
  • Длина выемки (GAP), мм
  • Ширина станины, мм


  • Тип конструкцииС горизонтальным шпинделем
  • Станина / Тип станиныЖесткая литая станина
  • Материал станиныЧугун (литая)

Резьба
-
  • Шаг метрической резьбы (ОТ), мм0.4
  • Шаг метрической резьбы (ДО), мм7
  • Шаг дюймовой резьбы (ОТ), ниток/дюйм4
  • Шаг дюймовой резьбы (ДО), ниток/дюйм56

Система управления оборудованием
-

  • Устройство управления

Система управления оборудованием
-
Базовое оснащение
  • Устройство управленияУЦИ (Устройство Цифровой Индикации)


Опциональное оснащение 1
  • Устройство управления

Главный токарный шпиндель
-
  • Положение шпинделяЗафиксирован горизонтально
  • Конец шпинделяCamlock D1-4
  • Стандартный диаметр патрона, мм200



  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Количество передач (скоростей)


Базовое оснащение
  • Тип привода шпинделяМуфта (Inline)
  • Частота вращения шпинделя ОТ, об/мин30
  • Частота вращения шпинделя ДО, об/мин3 000
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт2.4
  • Конус шпинделяМК 5
  • Количество передач (скоростей)21


Опциональное оснащение 1
  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Конус шпинделя
  • Количество передач (скоростей)

Суппорт
-

  • Ход поперечной каретки суппорта, мм
  • Ход инструментальной каретки суппорта, мм
  • Угол поворота верхней каретки (резцедержателя), ОТ, град.
  • Угол поворота верхней каретки (резцедержателя) ДО, град.
  • Поперечная рабочая подача (ОТ), мм/об
  • Поперечная рабочая подача (ДО), мм/об
  • Продольная рабочая подача (ОТ), мм/об
  • Продольная рабочая подача (ДО), мм/об

Суппорт
-
Базовое оснащение
  • Ход поперечной каретки суппорта, мм178
  • Ход инструментальной каретки суппорта, мм92
  • Угол поворота верхней каретки (резцедержателя), ОТ, град.-50
  • Угол поворота верхней каретки (резцедержателя) ДО, град.50
  • Поперечная рабочая подача (ОТ), мм/об0.015
  • Поперечная рабочая подача (ДО), мм/об0.22
  • Продольная рабочая подача (ОТ), мм/об0.043
  • Продольная рабочая подача (ДО), мм/об0.653


Опциональное оснащение 1
  • Ход поперечной каретки суппорта, мм
  • Ход инструментальной каретки суппорта, мм
  • Угол поворота верхней каретки (резцедержателя), ОТ, град.
  • Угол поворота верхней каретки (резцедержателя) ДО, град.
  • Поперечная рабочая подача (ОТ), мм/об
  • Поперечная рабочая подача (ДО), мм/об
  • Продольная рабочая подача (ОТ), мм/об
  • Продольная рабочая подача (ДО), мм/об

Задняя бабка
-

  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Задняя бабка
-
Базовое оснащение
  • Ход пиноли задней бабки, мм120
  • Диаметр пиноли задней бабки, мм45
  • Тип пиноли задней бабкиMK3


Опциональное оснащение 1
  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Магазин инструмента
-

  • Тип резцедержателя
  • Количество инструментальных позиций резцедержателя, шт

Магазин инструмента
-
Базовое оснащение
  • Тип резцедержателяБыстросменный резцедержатель
  • Количество инструментальных позиций резцедержателя, шт1


Опциональное оснащение 1
  • Тип резцедержателя
  • Количество инструментальных позиций резцедержателя, шт

Установка
-
  • Специальный фундаментНЕ требуется

Электроэнергия
-
  • Напряжение, В 400

Габариты и масса
-
  • Длина, мм 1 950
  • Ширина (глубина), мм 790
  • Высота, мм 1 200
  • Масса нетто, кг 880

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
