Универсальный токарный станок KINGSTON HP/HPX

Универсальный токарный станок KINGSTON HP/HPX - Фото №1

Универсальный токарный станок KINGSTON HP/HPX - Фото №2

Универсальный токарный станок KINGSTON HP/HPX - Фото №3

Универсальный токарный станок KINGSTON HP/HPX - Фото №4

Универсальный токарный станок KINGSTON HP/HPX - Фото №5

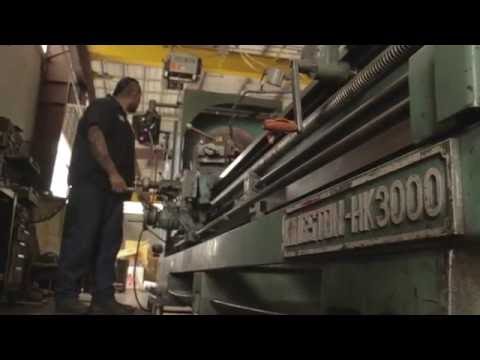

Универсальный токарный станок KINGSTON HP/HPX - Видео c Youtube №1

Универсальный тяжелый токарный станок серии HSX-HD

Вы представитель этого бренда?

Доставка

Оплата

Технические характеристики Универсальный токарный станок KINGSTON HP/HPX

Основные данные

ПроизводительKINGSTON
МодельHP/HPX
Страна брендаСША
Страна завода-изготовителяСША
Область примененияАвиационная промышленность, Автомобильная промышленность, Легкая промышленность, Оборонная промышленность, Общее машиностроение, Сельскохозяйственное машиностроение, Судостроение
Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.110 - Станки токарные металлорежущие без числового программного управления
Ключевые словаТокарный станок, Универсальный токарный станок

Общие технические данные

Расстояние между центрами (РМЦ), мм
Количество координат станка (число осей)
Направляющие станка
Диаметр заготовки, обрабатываемый над станиной (максимальный), мм
Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм
Высота центров, мм
Ширина станины, мм
Масса заготовки устанавливаемой в центрах (максимальная), кг

Общие технические данные

Базовое оснащение

Расстояние между центрами (РМЦ), мм2 032
Количество координат станка (число осей)2
Направляющие станкаСкольжения
Диаметр заготовки, обрабатываемый над станиной (максимальный), мм863
Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм635
Высота центров, мм1 219
Ширина станины, мм558
Масса заготовки устанавливаемой в центрах (максимальная), кг13 000

Опциональное оснащение 1

Расстояние между центрами (РМЦ), мм3 084
Количество координат станка (число осей)
Направляющие станка
Диаметр заготовки, обрабатываемый над станиной (максимальный), мм1 016
Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм787
Высота центров, мм
Ширина станины, мм
Масса заготовки устанавливаемой в центрах (максимальная), кг

Опциональное оснащение 2

Расстояние между центрами (РМЦ), мм4 064

Опциональное оснащение 3

Расстояние между центрами (РМЦ), мм5 080

Опциональное оснащение 4

Расстояние между центрами (РМЦ), мм6 096

Опциональное оснащение 5

Расстояние между центрами (РМЦ), мм7 112

Станина / Тип станиныЖесткая литая станина
Материал станиныЧугун (литая)

Резьба

Шаг метрической резьбы (ОТ), мм1
Шаг метрической резьбы (ДО), мм28
Шаг дюймовой резьбы (ОТ), ниток/дюйм0.5
Шаг дюймовой резьбы (ДО), ниток/дюйм28
Шаг модульной резьбы (ОТ), модуль0.5
Шаг модульной резьбы (ДО), модуль7

Система управления оборудованием

Устройство управления

Система управления оборудованием

Базовое оснащение

Устройство управленияРучное (механическое)

Опциональное оснащение 1

Устройство управления

Главный токарный шпиндель

Тип привода шпинделя
Частота вращения шпинделя ОТ, об/мин
Частота вращения шпинделя ДО, об/мин
Мощность шпинделя ПИКОВАЯ (максимальная), кВт
Конус шпинделя
Отверстие в шпинделе, мм
Количество передач (скоростей)

Главный токарный шпиндель

Базовое оснащение

Тип привода шпинделяРемень
Частота вращения шпинделя ОТ, об/мин8
Частота вращения шпинделя ДО, об/мин700
Мощность шпинделя ПИКОВАЯ (максимальная), кВт22
Конус шпинделя6
Отверстие в шпинделе, мм
Количество передач (скоростей)16

Опциональное оснащение 1

Тип привода шпинделяРемень
Частота вращения шпинделя ОТ, об/мин9
Частота вращения шпинделя ДО, об/мин600
Мощность шпинделя ПИКОВАЯ (максимальная), кВт22
Конус шпинделя6
Отверстие в шпинделе, мм
Количество передач (скоростей)16

Задняя бабка

Ход задней бабки (ДО), мм
Ход пиноли задней бабки, мм
Диаметр пиноли задней бабки, мм
Тип пиноли задней бабки

Задняя бабка

Базовое оснащение

Ход задней бабки (ДО), мм1
Ход пиноли задней бабки, мм279.4
Диаметр пиноли задней бабки, мм127
Тип пиноли задней бабкиМТ-6

Опциональное оснащение 1

Ход пиноли задней бабки, мм
Диаметр пиноли задней бабки, мм
Тип пиноли задней бабки

Магазин инструмента

Тип резцедержателя
Количество инструментальных позиций резцедержателя, шт

Магазин инструмента

Базовое оснащение

Тип резцедержателя4-позиционный простой резцедержатель
Количество инструментальных позиций резцедержателя, шт4

Опциональное оснащение 1

Тип резцедержателя
Количество инструментальных позиций резцедержателя, шт

Точность

Точность поперечного перемещения суппорта, мм

Точность

Базовое оснащение

Точность поперечного перемещения суппорта, мм0

Установка

Специальный фундаментТребуется
Анкерование (крепление на анкерные болты) / фиксация станкатребуется
Подвод воздухаТребуется

Электроэнергия

Напряжение, В 460
Частота, Гц 60

Габариты и масса

Длина, мм 5 029, 6 045, 7 061, 8 026, 9 144, 10 007
Ширина (глубина), мм 2 209
Масса нетто, кг 6 214, 6 327, 6 894, 7 030, 8 073, 8 164, 8 754, 8 890, 9 888, 10 024

Базовая комплектация

Патрон 3-х кулачковый
Центр вращающийся Морзе
Люнет неподвижный
Неподвижный центр
Защитный кожух токарного патрона
Комплект инструмента для обслуживания станка

Возможные опции

Планшайба 4-х кулачковая
Патрон 4-х кулачковый
Люнет подвижный
Люнет неподвижный увеличенный
