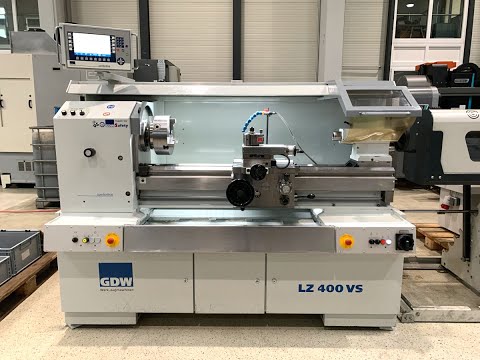

Универсальный токарный станок GDW LZ 400 VS2

stars

Универсальный токарно-винторезный станок GDW LZ 400 VS2 представляет собой оборудование высокой точности. Станок используется для нарезания резьб, чистовой и получистовой обработки деталей и заготовок.

К серии LZ(VS) относятся станки, которые имеют автоматическое управление подачей, и предназначены для обработки деталей средних габаритов, поэтому данное оборудование можно использовать как в небольших ремонтных цехах, так и на крупных предприятиях.

Поделиться:
Технические характеристики Универсальный токарный станок GDW LZ 400 VS2
Основные данные
  • ПроизводительGDW
  • МодельLZ 400 VS2
  • Страна брендаГермания
  • Страна завода-изготовителяГермания
  • Область примененияОбщее машиностроение, Электронная промышленность и микроэлектроника
  • Код по: ОК 034-2014 (КПЕС 2008)C.28.41.21.110 - Станки токарные металлорежущие без числового программного управления

Общие технические данные
-

  • Расстояние между центрами (РМЦ), мм
  • Количество координат станка (число осей)
  • Направляющие станка
  • Диаметр заготовки, обрабатываемый над станиной (максимальный), мм
  • Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм
  • Высота центров, мм
  • Ширина станины, мм

Общие технические данные
-
Базовое оснащение
  • Расстояние между центрами (РМЦ), мм1 000
  • Количество координат станка (число осей)2
  • Направляющие станкаСкольжения
  • Диаметр заготовки, обрабатываемый над станиной (максимальный), мм400
  • Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм225
  • Высота центров, мм200
  • Ширина станины, мм260


Опциональное оснащение 1
  • Расстояние между центрами (РМЦ), мм
  • Количество координат станка (число осей)
  • Направляющие станка
  • Диаметр заготовки, обрабатываемый над станиной (максимальный), мм
  • Диаметр заготовки, обрабатываемый над суппортом (максимальный), мм
  • Высота центров, мм
  • Ширина станины, мм


  • Тип конструкцииУниверсальный токарно-винторезный станок
  • Станина / Тип станиныЛитая станина
  • Материал станиныЧугун (литая)

Резьба
-
  • Шаг метрической резьбы (ОТ), мм0.1
  • Шаг метрической резьбы (ДО), мм80

Система управления оборудованием
-

  • Устройство управления

Система управления оборудованием
-
Базовое оснащение
  • Устройство управленияУЦИ (Устройство Цифровой Индикации)


Опциональное оснащение 1
  • Устройство управления

Главный токарный шпиндель
-
  • Положение шпинделяЗафиксирован горизонтально
  • Конец шпинделя№6 по DIN 55027
  • Стандартный диаметр патрона, мм200
  • Максимальный диаметр патрона, мм250



  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Отверстие в шпинделе, мм
  • Количество передач (скоростей)


Базовое оснащение
  • Тип привода шпинделяКоробка передач
  • Частота вращения шпинделя ОТ, об/мин20
  • Частота вращения шпинделя ДО, об/мин3 500
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт14.5
  • Отверстие в шпинделе, мм62
  • Количество передач (скоростей)2


Опциональное оснащение 1
  • Тип привода шпинделя
  • Частота вращения шпинделя ОТ, об/мин
  • Частота вращения шпинделя ДО, об/мин
  • Мощность шпинделя ПИКОВАЯ (максимальная), кВт
  • Отверстие в шпинделе, мм
  • Количество передач (скоростей)

Суппорт
-

  • Высота инструмента (державка резца в сечении), мм
  • Ширина инструмента (державка резца в сечении), мм
  • Ход поперечной каретки суппорта, мм
  • Ход инструментальной каретки суппорта, мм
  • Поперечная рабочая подача (ОТ), мм/об
  • Поперечная рабочая подача (ДО), мм/об
  • Продольная рабочая подача (ОТ), мм/об
  • Продольная рабочая подача (ДО), мм/об

Суппорт
-
Базовое оснащение
  • Высота инструмента (державка резца в сечении), мм 25
  • Ширина инструмента (державка резца в сечении), мм 25
  • Ход поперечной каретки суппорта, мм210
  • Ход инструментальной каретки суппорта, мм115
  • Поперечная рабочая подача (ОТ), мм/об0.004
  • Поперечная рабочая подача (ДО), мм/об3.6
  • Продольная рабочая подача (ОТ), мм/об0.01
  • Продольная рабочая подача (ДО), мм/об10


Опциональное оснащение 1
  • Высота инструмента (державка резца в сечении), мм
  • Ширина инструмента (державка резца в сечении), мм
  • Ход поперечной каретки суппорта, мм
  • Ход инструментальной каретки суппорта, мм
  • Поперечная рабочая подача (ОТ), мм/об
  • Поперечная рабочая подача (ДО), мм/об
  • Продольная рабочая подача (ОТ), мм/об
  • Продольная рабочая подача (ДО), мм/об

Задняя бабка
-

  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Задняя бабка
-
Базовое оснащение
  • Ход пиноли задней бабки, мм110
  • Диаметр пиноли задней бабки, мм60
  • Тип пиноли задней бабкиКМ4


Опциональное оснащение 1
  • Ход пиноли задней бабки, мм
  • Диаметр пиноли задней бабки, мм
  • Тип пиноли задней бабки

Магазин инструмента
-

  • Тип резцедержателя

Магазин инструмента
-
Базовое оснащение
  • Тип резцедержателяБыстросменный резцедержатель размера B


Опциональное оснащение 1
  • Тип резцедержателя

Установка
-
  • Специальный фундаментНЕ требуется
  • Анкерование (крепление на анкерные болты) / фиксация станкаНЕТ необходимости
  • Наличие термоконстантного помещения Не требуется

Габариты и масса
-
  • Длина, мм 2 100
  • Ширина (глубина), мм 1 150
  • Высота, мм 1 500
  • Масса нетто, кг 1 800

ВНИМАНИЕ! Производитель (официальный дистрибьютор) оставляет за собой право без уведомления менять любые технические характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация ни при каких обстоятельствах не является публичной офертой!
